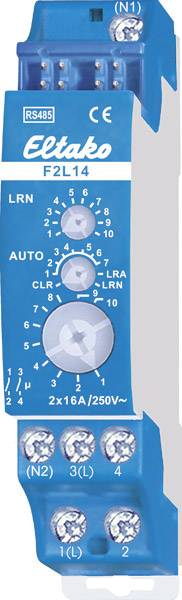

F2L14 Eltako RS485 busz Kapcsoló működtető Kalapsínes

Kétfokozatú szellőztető relé, 1 + 1 NEM érintkező, potenciálmentes 16A / 250V AC, DX technológiával. Kétirányú. Készenléti veszteség csak 0,1 watt. Csatlakozás az Eltako RS485 buszhoz. Keresztmetszetű busz és tápegység jumperrel. Egyszerűen csatlakoztassa az N vezetéket a csatlakozóhoz (N1) és L az 1 (L) és / vagy N az (N2) és L - 3 (L) közé. Ez további 0,1 watt készenléti veszteséget eredményez. Ha a tápfeszültség meghibásodik, a kapcsolási állapot megmarad. Amikor a tápfeszültség megismétlődik, egy meghatározott módon ki van kapcsolva. Ez a szellőzőszerkezet akár 23 passzív érzékelőből, például rádiógombokból, ablak-ajtó érintkezőkből, FFG7B-rw ablakkezelő-érzékelőből vagy rádióadó-modulokból származó információkat értékeli. Aktív CO2-érzékelő, páratartalom és hőmérséklet-érzékelők szintén ki vannak értékelve. Számos aktív érzékelő csatlakoztatható a PCT14 PC eszközhöz. Ha a két érintkező párhuzamosan kapcsolódik, akkor a 2 fokozatú működtető 2 ventilátor fordulatszámra működik egy ventilátor működésében. A középső forgókapcsoló szükséges az LRN helyzetben történő tanításhoz. Itt állíthatja be a kívánt üzemmódot működés közben. A felső forgókapcsolót az érzékelő típusára állítják tanításkor. Kettős billenőkapcsolóval ellátott (exkluzív) választógombot 1 forgókapcsoló helyzetben kell tanítani. További beállítási lehetőségeket a kezelési útmutatóban talál.

Ez a szöveg gépi fordítással készült.
