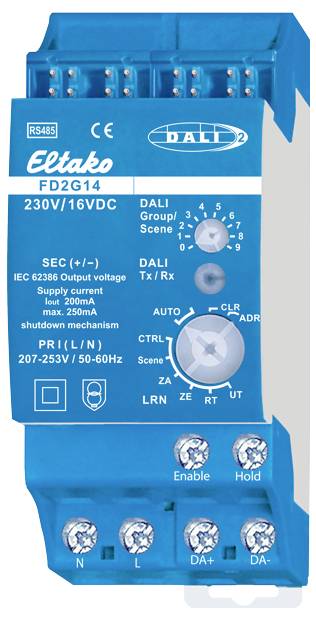

FD2G14 Eltako DALI Gateway Kalapsínes

DALI 2 átjáró, kétirányú. Készenléti veszteség csak 1 watt. DALI-2 tanúsítvánnyal ellátott. A DALI-2 a DALI szabvány legújabb generációja kiterjesztett funkcionalitással. A DALI-2 eszközök az összes korábbi DALI funkciót is támogatják, ezért visszafelé kompatibilisek. Moduláris szerkezet DIN-EN 60715 TH35 sínre szereléshez. 2 felosztási egység = 36 mm széles, 58 mm mély. Csatlakozás az ELTAKO RS485 buszhoz. Keresztkábelezés csak busz jumperrel. Működés a FAM14-gyel együtt. Tápfeszültség 230 V/50 Hz az N és L kapcsokon. A DALI eszközök IEC 62386 szabványának megfelelő feszültség a DA +/- kapcsokon található. Kimeneti áram 200mA/max. 250mA. Bekapcsolási idő max. 250 ms. Rövidzárlat esetén a tápegység lekapcsolja a tápfeszültséget. A ciklikus bekapcsolási kísérletek mechanizmusa rendelkezésre áll. Az FD2G14-en legfeljebb 64 DALI és DALI-2 kezelőeszköz, valamint 64 DALI-2 érzékelő üzemeltethető a kimeneti áram figyelembevételével. Az FD2G14 átjáró EnOcean szenzoros telegramokkal vezérli a DALI eszközöket. A 0-15 csoportok vezérelhetők és a broadcast parancs is elküldhető. Ezenkívül a 0-15 DALI jelenetek vezérelhetők. Az FD2G14-gyel teljes mértékben vezérelhető DALI-telepítéseket ezért a 0-15. csoportokba kell beállítani. A DALI-2 érzékelők kiértékelése PCT14 segítségével konfigurálható és aktiválható. A DALI-2 eseményüzenetek értelmezhetők és kiadhatók az RS485 BUS-on a Hold terminál segítségével. Ez lehetővé teszi a kimenetet az Enocean rádióhálózatra az FTD14-en keresztül. Az FD2G14 belsőleg tárolja a 0-15 csoportok fényerő-szabályozási értékét, és ezt az értéket visszacsatolásként adja meg. Visszajelzési táviratok generálódnak. Az FD2G14 16 BR14 eszközcímet foglal el. Az eszközcímekről érkező visszacsatolás növekvő sorrendben megfelel a 0-15 DALI csoportok fényerő-szabályozási értékeinek. A visszacsatoló jelek csoportonként külön-külön kapcsolhatók a fényerő-szabályozó üzenettől (%) a nyomógombos telegramig (be/ki) a PCT14 segítségével. Ez azt jelenti, hogy a BR14 hajtóművek visszacsatoló jelekkel vezérelhetők. Az FD2G14 ellátja a DALI master és a DALI tápegység funkcióját. Csak a 0-8 csoportok és a 0-9 DALI jelenetek gombjai taníthatók be a forgókapcsolókkal. A 9-15. csoportok és a 10-15. jelenetek vezérlőtelegramjai csak a PCT14-ben megadott bejegyzéseken keresztül lehetségesek. A 30/19. gyártási héttől az FD2G14 egycsatornás eszközként használható FD2G14-Broadcast; ez az eszköz címének hozzárendelésekor kerül meghatározásra. Figyelem: A vezeték nélküli gombokra mindig duplán kell kattintani, ha manuálisan betanítja őket az FD2G14-be! CLR-nél elég egyetlen kattintás. Az azonos azonosítójú és ugyanazzal a gombbal rendelkező iránygombot vagy univerzális gombot nem lehet többször tanítani különböző csoportokban. Mindig az utoljára kiválasztott csoport érvényes. Egy gomb ezért vagy csak egy csoportot válthat, vagy adás esetén az összes csoportot. Csoportonként egy padlófűtés is programozható. Kézi betanítás esetén ez mindig működik, függetlenül a fényerőtől. A PCT14-el a fényerő küszöbét is beállíthatja. Minden csoport padlófűtése esetén a mozgás hiánya utáni kikapcsolási késleltetés percekben (1..60) együtt állítható be. Az alapértelmezett 3 perc.

Ez a szöveg gépi fordítással készült.
