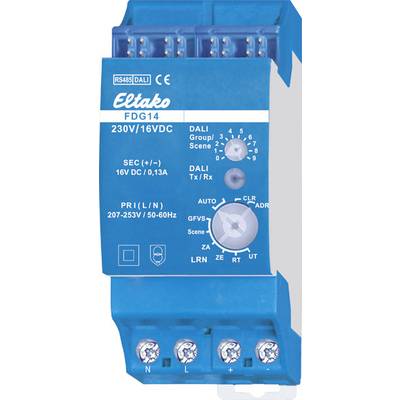

FDG14 Eltako Gateway Kalapsínes

DALI átjáró, kétirányú. Csak 1 watt készenléti veszteség. Csatlakozás az Eltako-RS485 buszhoz. Csak keresztkötéssel rendelkező busz jumperrel. Az N és L csatlakozók 230 V tápfeszültsége. A 16 D DC / 130 mA tápfeszültséget a DALI +/- kapcsokon lehet biztosítani akár 64 DALI készülékhez. Ez az átjáró vezérli a DALI eszközöket Enocean rádióadókkal. A 14/16 gyártási héttől kezdve a 0-15 csoportok vezérelhetők és a sugárzási parancs kiadható. A DALI 0-15 jelenetek is felhívhatók. Ezért a DALI telepítéseket, amelyeket az FDG14-vel teljesen ellenőrizni kell, a 0-15 csoportba kell állítani. Ehhez a konfigurációs szoftvert és a vezérlőmodulokat a DALI komponensek ismert gyártói (pl. Tridonic DALI XC) kínálják. Az FDG14 a tompítás értékét a 0-15 csoportok mindegyikén belül tárolja, és ezt az értéket adja visszajelzésként. Ugyanazok a visszacsatoló telegramok készülnek, mint a FUD14 esetében. Az FDG14 16 BR14 eszközcímet foglal el. Az eszközcímek visszajelzése megegyezik a 0-15 DALI csoportok tompított értékeivel növekvő sorrendben. A PCT14-vel a visszajelzés csoportonként külön-külön megváltoztatható az elsötétített értékű táviratból (%) a nyomógomb-távirathoz (be / ki). Ez azt jelenti, hogy a BR14 szelepmozgatók visszacsatolással vezérelhetők. Az FDG14 ellátja a DALI master és a DALI tápegység funkcióit. Csak a 0-8 csoportok és a 0-9 DALI jelenetek gombjai lehetnek bekapcsolva a forgókapcsolókon keresztül. A 9-15. Csoportok és a 10–15. Jelenetek vezérlő telegramjai csak a PCT14 bejegyzésén keresztül érhetők el. Figyelem: A rádiógombok kétszer történő kattintást igényelnek, amikor manuálisan tanítják az FDG14-et! A CLR segítségével egyetlen kattintással elegendő. Ugyanazon azonosítóval és ugyanazzal a gombbal ellátott iránygombot vagy univerzális gombot nem lehet többször tanítani különböző csoportokban. Az utoljára kiválasztott csoport mindig érvényes. A nyomógomb csak egy csoportot válthat, vagy az összes csoportot sugározhatja. Csoportonként egy FBH is tanítható. A kézi bevezetésnél ez a fényerőtől függetlenül mindig működik. A fényerőküszöb a PCT14-rel is beállítható. Az összes csoport FBH-ja esetében a kikapcsolás késleltetési ideje mozgás nélkül beállítható percben (1..60). Az alapértelmezett érték 3 perc.

Ez a szöveg gépi fordítással készült.
