Name: Félvezető relé, Sirius 3RF21 Siemens 3RF2130-1AA02 Terh.áram 30 A Kapcsolási feszültség 24 - 230 V/AC
Brand: Siemens
SKU: 186027
Availability: InStock

Elektromos elosztószekrény nyitott ajtóval, amelyen különböző kábelek, biztosítékok és kapcsolók láthatók.

Elektromos kapcsolási rajz két ellentétes irányban kötött dióddal. Csatlakozók feliratozva: Q, 1L, 2T, A1+, A2-.

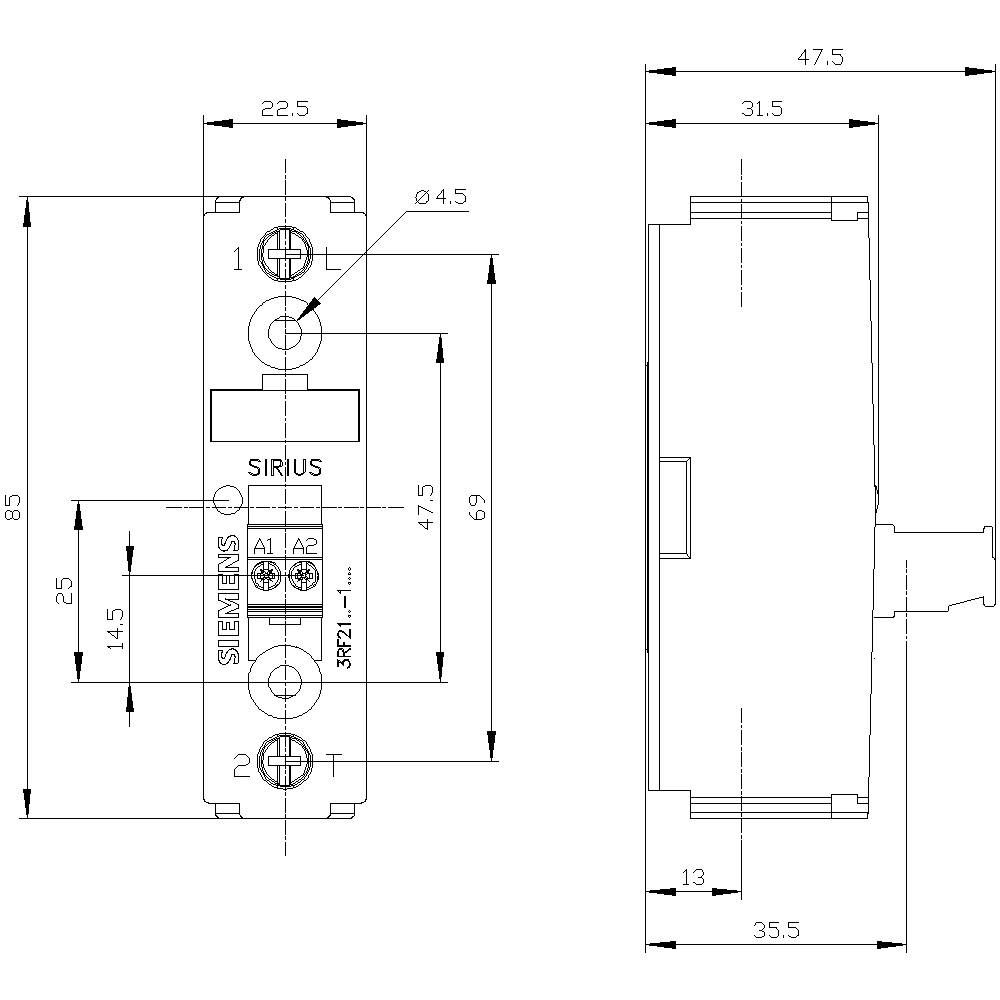

Siemens kontaktor műszaki rajzaMilliméterben megadott méretekkel, elölnézeti és oldalnézeti ábrázolással. Villamos berendezésekhez kapcsolódó dokumentáció.

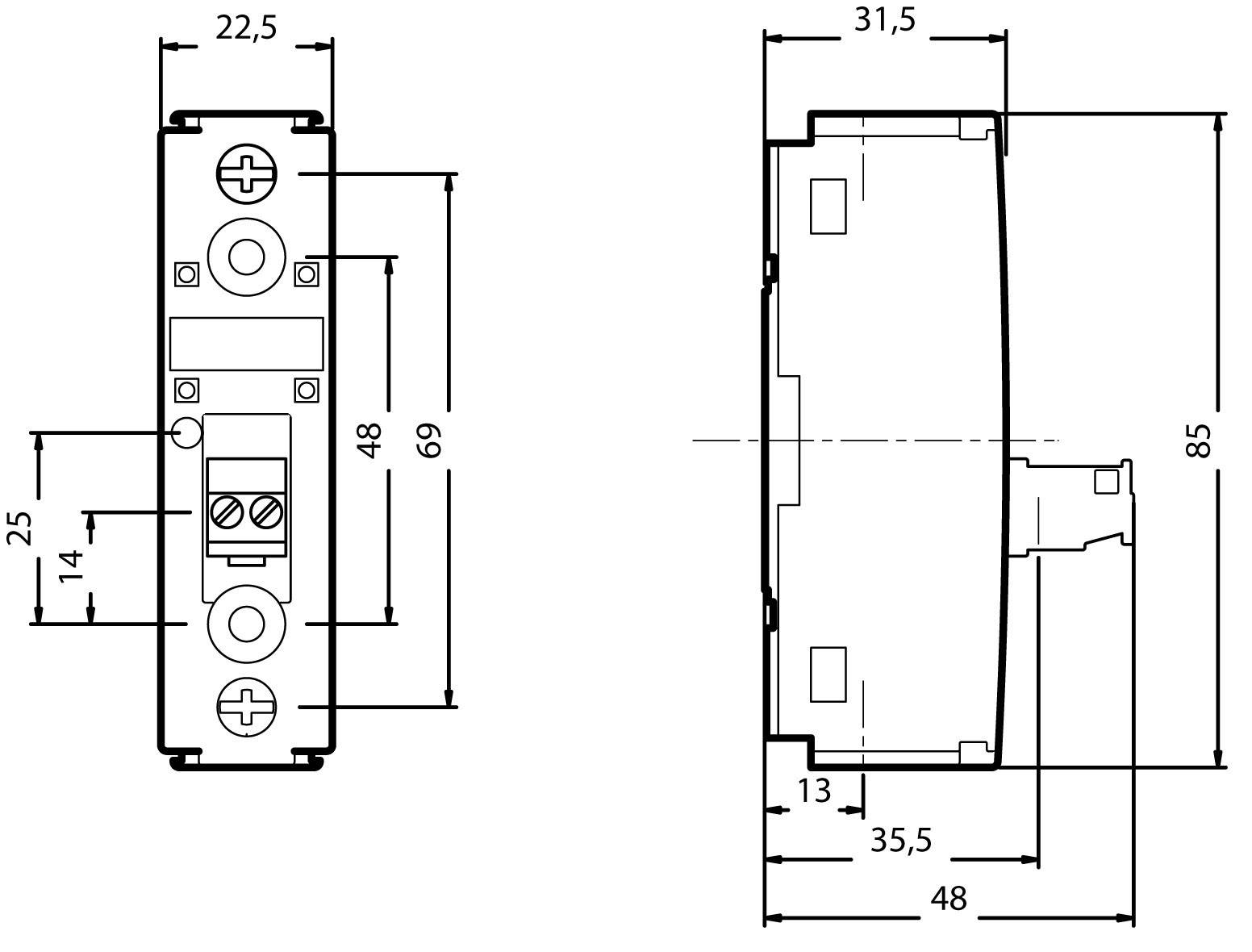

Egy elektromos alkatrész rajza méretekkel: szélesség 22,5 mm, magasság 69 mm, mélység 31,5 mm, teljes magasság 85 mm.

1/4

Felhasználási példa

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

24 V/DC

Vezérlő feszültség (max.)

24 V/DC

Kapcsolási feszültség (max.)

230 V/AC

Terhelési áram (max.)

30 A

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

5 db

Szám

Összesen (16 990 Ft / Darab)

23 990 Ft

-29 %

16 990 Ft

ÁFÁ-val

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Frekvencia: 50/60 Hz
Izolációs feszültség: 600V
1000 V/µs
800 V

Termék típus: Félvezető relé

Gyártói szám: 3RF2130-1AA02

Vezérlő feszültség (min.): 24 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 24 - 24 V/DC

Kapcsolási feszültség (min.): 24 V/AC

Kapcsolási feszültség (max.): 230 V/AC

Terhelési áram (max.): 30 A

Kimeneti feszültség (min.): 24 V

Kimeneti feszültség (max.): 230 V/AC

Kimeneti áram (max.): 30 A

: IP20

Szélesség: 22.5 mm

RoHS konform: Igen

Tartós áram (max.): 30 A

Tartalom: 1 db

Névleges vezérlő feszültség: 24 V/DC

Kapcsolási feszültség: 24 - 230 V/AC

Típus: 3RF2130-1AA02

Terhelő áram: 30 A

: 1

: TRUE

: 15-24 V

: 30 A

: DC

: 30 A

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 186027 Félvezető relé, Sirius 3RF21 Siemens 3RF2130-1AA02 Terh.áram 30 A Kapcsolási feszültség 24 - 230 V/AC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 186027 Félvezető relé, Sirius 3RF21 Siemens 3RF2130-1AA02 Terh.áram 30 A Kapcsolási feszültség 24 - 230 V/AC

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 30 A 24-230 V / 24 V DC screw terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
