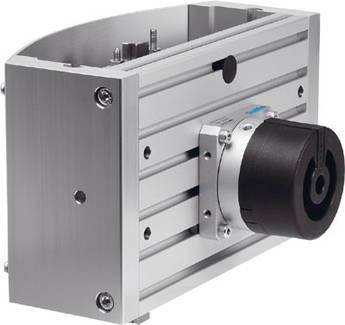

FESTO 533609 HSP-16-AP-SD-WR Handlingmodul 8 bar vásárlása

Hasonló kivitel

Szállítás: 9. 29. K.

Összesen (1 395 268 Ft / Darab)

1 395 268 Ft

ÁFA nélkül

Főbb jellemzők

Méret: 16
Rögzítő elem elülső nyílással
Szerelés: átmenő lyukkal
csúszó blokkokkal
Üzemi nyomás: 4 ... 8 bar
Működési közeg: sűrített levegő az ISO 8573-1: 2010 szerint [7: -: -]
Csillapítás: CC: lengéscsillapítók mindkét oldalon
lágy jellemző
Beépítési helyzet: vezetősín
függőleges
Funkció: kettős hatású
Megjegyzés a működési és a vezérlőközegről: olajozott működés lehetséges (további működéshez szükséges)
Szerkezeti felépítés: keresztvezető
forgatható modul
Várakozási helyzet opcionálisan balra
Kényszerített mozgás
Maximális pillanat Mx dinamikus: 2,4 Nm
Maximális pillanat Mx statikus: 10 Nm
Maximális pillanat Saját dinamika: 2,4 Nm
Max. Pillanat Statikus: 10 Nm
Maximális pillanat Mz dinamikus: 2,4 Nm
Max. Pillanat Mz statikus: 10 Nm
Max. Z-löket várakozási helyzet: 25 mm
Maximális hasznos teher: 1 kg
Min. Ciklusidő: 0,8 s
Pneumatikus csatlakozás: M5
Pneumatikus csatlakozás Várakozási helyzet: M5
Pozíció érzékelés: közelségi kapcsolókhoz
Termék tömege: 4600 g
Elméleti erő 6 bar-nál: 50 N
Környezeti hőmérséklet: 0 ... 60°C
Forgásgátló zár / vezető: keresztvezető
Anyag alaplap: megmunkált alumínium ötvözet
Anyag keresztvezető: edzett acél
Anyagoldali részek: megmunkált alumíniumötvözet
Ismétlési pontosság: ±0,01 mm
Y-stroke: 90 ... 110 mm
Z-stroke: 35 ... 50 mm
Z-stroke munkamenet: 20 mm
