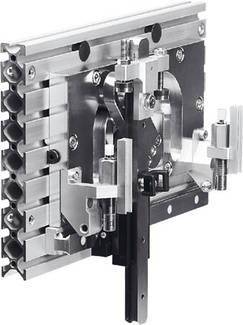

FESTO 533613 HSP-16-AS Handlingmodul
EAN:
Gyártól szám:
Rendelési szám:
Összesen (1 492 990 Ft / Darab)
1 492 990 Ft
ÁFÁ-val
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garanciaFőbb jellemzők
Műszaki adatok
- Méret: 16
- Rögzítő elem elülső nyílással
- Szerelés: átmenő lyukkal
- csúszó blokkokkal
- Működési közeg: sűrített levegő az ISO 8573-1: 2010 szerint [7: -: -]
- Csillapítás: CC: lengéscsillapítók mindkét oldalon
- lágy jellemző
- Beépítési helyzet: vezetősín
- függőleges
- Megjegyzés a működési és a vezérlőközegről: olajozott működés lehetséges (további működéshez szükséges)
- Szerkezeti felépítés: hajtótengely
- cross-útmutató
- Kényszerített mozgás
- Max. Meghajtó nyomaték a hajtótengelyen: 2,5 Nm
- Max. Tengelyirányú erő a hajtótengelyen: 30 N
- Maximális pillanat Mx dinamikus: 2,4 Nm
- Maximális pillanat Mx statikus: 10 Nm
- Maximális pillanat Saját dinamika: 2,4 Nm
- Max. Pillanat Statikus: 10 Nm
- Maximális pillanat Mz dinamikus: 2,4 Nm
- Max. Pillanat Mz statikus: 10 Nm
- Maximális sugárerő a hajtótengelyen: 75 N
- Maximális hasznos teher: 1 kg
- Min. Ciklusidő: 0,8 s
- Pozíció érzékelés: közelségi kapcsolókhoz
- Termék tömege: 3100 g
- Elméleti erő 6 bar-nál: 50 N
- Környezeti hőmérséklet: 0 ... 60°C
- Forgásgátló zár / vezető: keresztvezető
- Anyag alaplap: megmunkált alumínium ötvözet
- Anyag keresztvezető: edzett acél
- Anyagoldali részek: megmunkált alumíniumötvözet
- Anyaginformáció: Réz- és PTFE-mentes
- Ismétlési pontosság: ±0,01 mm
- Y-stroke: 90 ... 110 mm
- Z-stroke: 35 ... 50 mm
- Z-stroke munkamenet: 20 mm
- Termék típus
Handlingmodul
- Üzemi hőmérséklet
0 °C (min)
- Üzemi hőmérséklet (min.)
0 °C
- Gyártói szám
533613
- Súly
3100 g
- Üzemi hőmérséklet (max.)
60 °C
- Üzemi hőmérséklet (min.)
0 °C
- Gyártói szám
HSP-16-AS
- UKCA
nem jellemző
