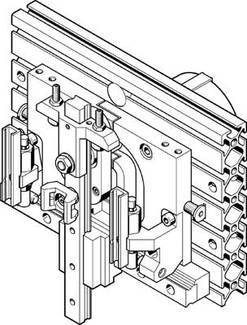

FESTO 533619 HSP-25-AP-WR Handlingmodul 8 bar
EAN:
Gyártól szám:
Rendelési szám:
Összesen (2 126 990 Ft / Darab)
2 126 990 Ft
ÁFÁ-val
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garanciaFőbb jellemzők
Műszaki adatok
- Méret: 25
- Rögzítő elem elülső nyílással
- Szerelés: átmenő lyukkal
- csúszó blokkokkal
- Üzemi nyomás: 4 ... 8 bar
- Működési közeg: sűrített levegő az ISO 8573-1: 2010 szerint [7: -: -]
- Csillapítás: CC: lengéscsillapítók mindkét oldalon
- lágy jellemző
- Beépítési helyzet: vezetősín
- függőleges
- Funkció: kettős hatású
- Megjegyzés a működési és a vezérlőközegről: olajozott működés lehetséges (további működéshez szükséges)
- Szerkezeti felépítés: keresztvezető
- forgatható modul
- Várakozási helyzet opcionálisan balra
- Kényszerített mozgás
- Maximális pillanat Mx dinamikus: 3,2 Nm
- Maximális pillanat Mx statikus: 15 Nm
- Maximális pillanat Saját dinamika: 3,2 Nm
- Max. Pillanat Statikus: 15 Nm
- Maximális pillanat Mz dinamikus: 3,2 Nm
- Max. Pillanat Mz statikus: 15 Nm
- Max. Z-löket várakozási helyzet: 25 mm
- Maximális hasznos teher: 1,5 kg
- Min. Ciklusidő: 1 s
- Pneumatikus csatlakozás: M5
- Pneumatikus csatlakozás Várakozási helyzet: M5
- Pozíció érzékelés: közelségi kapcsolókhoz
- Termék tömege: 6400 g
- Elméleti erő 6 bar-nál: 65 N
- Környezeti hőmérséklet: 0 ... 60°C
- Forgásgátló zár / vezető: keresztvezető
- Anyag alaplap: megmunkált alumínium ötvözet
- Anyag keresztvezető: edzett acél
- Anyagoldali részek: megmunkált alumíniumötvözet
- Ismétlési pontosság: ±0,02 mm
- Y-stroke: 130 ... 170 mm
- Z-stroke: 50 ... 70 mm
- Z-stroke munkamenet: 25 mm
- Termék típus
Handlingmodul
- Centrifugális erő (6bar)
65 N
- Üzemi hőmérséklet
0 °C (min)
- Max. üzemi nyomás
8 bar
- Üzemi hőmérséklet (min.)
0 °C
- Gyártói szám
533619
- Súly
6400 g
- Üzemi nyomás (max.)
8 bar
- Min. üzemi nyomás
4 bar
- Üzemi hőmérséklet (max.)
60 °C
- Üzemi hőmérséklet (min.)
0 °C
- Gyártói szám
HSP-25-AP-WR
- UKCA
nem jellemző
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2204294 FESTO 533619 HSP-25-AP-WR Handlingmodul 8 bar
