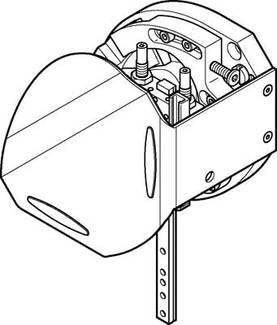

FESTO 540239 HSW-16-AS-SD Handlingmodul
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (1 348 811 Ft / Darab)
1 348 811 Ft
ÁFA nélkül
Főbb jellemzők
Műszaki adatok
- Munkavégzés: 20 ... 35 mm
- Méret: 16
- Rögzítés típusa: átmenő lyukkal és központosító hüvellyel
- Csillapítás: Zajcsillapítás pufferek révén
- Beépítési helyzet: önkényes
- Szerkezeti felépítés: hajtótengely
- Lineáris vezető és forgócsapágy
- Kényszerített mozgás
- Max. Meghajtó nyomaték a hajtótengelyen: 2,5 Nm
- Max. Tengelyirányú erő a hajtótengelyen: 30 N
- Max. Lineáris löket 90 ° -os elfordítási szögnél: 175/175 mm
- Maximális nyomaték Mx: 2,5 Nm
- Maximális pillanatom: 2,5 Nm
- Maximális pillanat Mz: 2,5 Nm
- Maximális erő Y-irányban: 50 N
- Maximális sugárerő a hajtótengelyen: 75 N
- Maximális hasznos teher: 1,5 kg
- Pozíció érzékelés: közelségi kapcsolókhoz
- Termék tömege: 5200 g
- Környezeti hőmérséklet: 0 ... 60°C
- Anyagmegállók: magas ötvözött acél
- Anyag borítása: kovácsolt alumínium ötvözet
- eloxált
- Anyag rugónyomásos darab: magas ötvözött acél
- Anyag alaplap: megmunkált alumínium ötvözet
- eloxált
- Anyagtartó: kovácsolt alumínium ötvözet
- eloxált
- Anyag keresztvezető: edzett acél
- Anyag jelenetek: edzett acél
- edzett
- Anyag forgókar: házkeményítő acél
- polírozott
- Anyagérzékelősín: megmunkált alumínium ötvözet
- eloxált
- Anyagszövet: megmunkált alumíniumötvözet
- eloxált
- Anyagbeállító csavar: magas ötvözött acél
- Anyaginformáció: Réz- és PTFE-mentes
- Ismételje meg a pontosságot Végpozíciók: +/- 0,02 mm
- Z-stroke: 80 ... 100 mm
- Termék típus
Handlingmodul
- Gyártói szám
540239
- Súly
5200 g
- Gyártói szám
HSW-16-AS-SD
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2204399 FESTO 540239 HSW-16-AS-SD Handlingmodul
