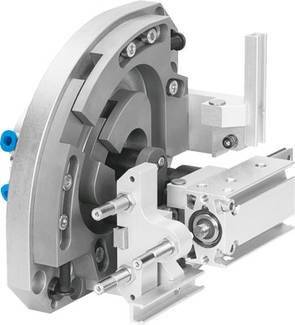

FESTO 562560 HSW-12-AP-AW Handlingmodul 8 bar
EAN:
Gyártól szám:
Rendelési szám:
Összesen (1 506 990 Ft / Darab)
1 506 990 Ft
ÁFÁ-val
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garanciaFőbb jellemzők
Műszaki adatok
- Munkavégzés: 15 ... 25 mm
- Méret: 12
- Rögzítés típusa: átmenő lyukkal és központosító hüvellyel
- Üzemi nyomás: 4 ... 8 bar
- Működési közeg: sűrített levegő az ISO 8573-1: 2010 szerint [7: -: -]
- Csillapítás: CC: lengéscsillapítók mindkét oldalon
- lágy jellemző
- Beépítési helyzet: önkényes
- Megjegyzés a működési és a vezérlőközegről: olajozott működés lehetséges (további működéshez szükséges)
- Felépítés: Lineáris vezető és forgócsapágy
- Billenő meghajtó
- Kényszerített mozgás
- Max. Lineáris löket 90 ° -os elfordítási szögnél: 142/142 mm
- Maximális momentum Mx: 1,5 Nm
- Maximális pillanatom: 1,5 Nm
- Maximális pillanat Mz: 1,5 Nm
- Maximális feldolgozási erő Y-irányban: 35 N
- Max. Z-stroke várakozási helyzet: 15 mm
- Maximális hasznos teher: 1 kg
- Min. Ciklusidő: 0,8 s
- Pneumatikus csatlakozás: M5
- Pneumatikus csatlakozás Várakozási helyzet: M5
- Pozíció érzékelés: közelségi kapcsolókhoz
- Termék tömege: 3,060 g
- Elméleti erő 6 bar-nál: 35 N
- Környezeti hőmérséklet: 0 ... 60°C
- Anyagmegállók: magas ötvözött acél
- Anyag rugónyomásos darab: magas ötvözött acél
- Anyag alaplap: megmunkált alumínium ötvözet
- eloxált
- Anyagtartó: kovácsolt alumínium ötvözet
- eloxált
- Anyag keresztvezető: edzett acél
- Anyag jelenetek: edzett acél
- edzett
- Anyag forgókar: házkeményítő acél
- polírozott
- Anyagérzékelősín: megmunkált alumínium ötvözet
- eloxált
- Anyagszövet: megmunkált alumíniumötvözet
- eloxált
- Anyagbeállító csavar: magas ötvözött acél
- Ismételje meg a pontosságot Végpozíciók: +/- 0,02 mm
- Z-stroke: 80 ... 100 mm
- Termék típus
Handlingmodul
- Centrifugális erő (6bar)
35 N
- Üzemi hőmérséklet
0 °C (min)
- Max. üzemi nyomás
8 bar
- Üzemi hőmérséklet (min.)
0 °C
- Gyártói szám
562560
- Súly
3060 g
- Üzemi nyomás (max.)
8 bar
- Min. üzemi nyomás
4 bar
- Üzemi hőmérséklet (max.)
60 °C
- Üzemi hőmérséklet (min.)
0 °C
- Gyártói szám
HSW-12-AP-AW
- UKCA
nem jellemző
