FESTO 562561 HSW-16-AP-AW Handlingmodul 8 bar vásárlása

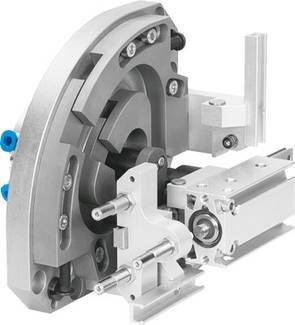

Gépi alkatrészek metszete, amely precíz mechanikai hajtóművet mutat fogaskerekekkel és fémösszetevőkkel, ipari alkalmazásokban használva.

Hasonló kivitel

Szállítás: 9. 29. K.

Szám

Összesen (1 444 874 Ft / Darab)

1 444 874 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Főbb jellemzők

Műszaki adatok

Munkavégzés: 20 ... 35 mm
Méret: 16
Rögzítés típusa: átmenő lyukkal és központosító hüvellyel
Üzemi nyomás: 4 ... 8 bar
Működési közeg: sűrített levegő az ISO 8573-1: 2010 szerint [7: -: -]
Csillapítás: CC: lengéscsillapítók mindkét oldalon
lágy jellemző
Beépítési helyzet: önkényes
Megjegyzés a működési és a vezérlőközegről: olajozott működés lehetséges (további működéshez szükséges)
Felépítés: Lineáris vezető és forgócsapágy
Billenő meghajtó
Kényszerített mozgás
Max. Lineáris löket 90 ° -os elfordítási szögnél: 175/175 mm
Maximális nyomaték Mx: 2,5 Nm
Maximális pillanatom: 2,5 Nm
Maximális pillanat Mz: 2,5 Nm
Maximális erő Y-irányban: 50 N
Max. Z-löket várakozási helyzet: 25 mm
Maximális hasznos teher: 1,5 kg
Min. Ciklusidő: 1 s
Pneumatikus csatlakozás: M5
Pneumatikus csatlakozás Várakozási helyzet: M5
Pozíció érzékelés: közelségi kapcsolókhoz
Termék tömege: 5500 g
Elméleti erő 6 bar-nál: 55 N
Környezeti hőmérséklet: 0 ... 60°C
Anyagmegállók: magas ötvözött acél
Anyag rugónyomásos darab: magas ötvözött acél
Anyag alaplap: megmunkált alumínium ötvözet
eloxált
Anyagtartó: kovácsolt alumínium ötvözet
eloxált
Anyag keresztvezető: edzett acél
Anyag jelenetek: edzett acél
edzett
Anyag forgókar: házkeményítő acél
polírozott
Anyagérzékelősín: megmunkált alumínium ötvözet
eloxált
Anyagszövet: megmunkált alumíniumötvözet
eloxált
Anyagbeállító csavar: magas ötvözött acél
Ismételje meg a pontosságot Végpozíciók: +/- 0,02 mm
Z-stroke: 80 ... 100 mm
