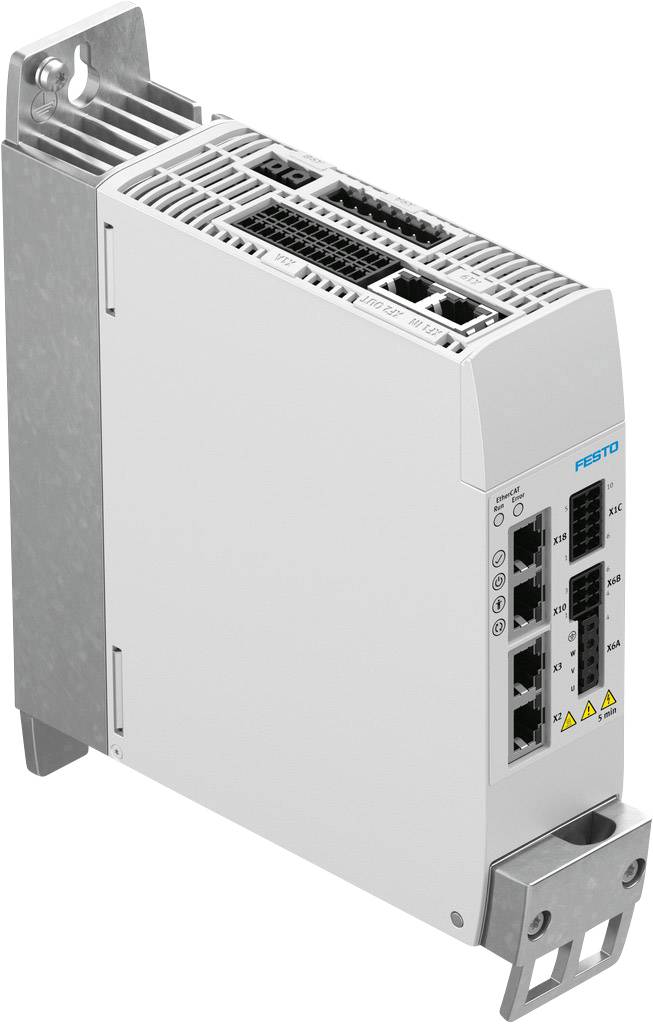

FESTO CMMT-AS-C2-3A-MP-S1 8143163 Szervohajtás szabályozó 1 db
EAN:
Gyártól szám:
Rendelési szám:
Összesen (447 990 Ft / Darab)
447 990 Ft
ÁFÁ-val
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garanciaFőbb jellemzők
FESTO N/A CMMT-AS-C2-3A-MP-S1(8143163 )
- Az egyik legkompaktabb szervo hajtásvezérlő a piacon
- Pontos erő-, sebesség- és pozíciószabályozás
- Az Autotuning támogatja az egyszerű üzembe helyezést, és automatikusan optimalizálja a forgó és lineáris mozgások szabályozási viselkedését
- Ez a szöveg gépi fordítással készült.
Műszaki adatok
- Rögzítés típusa: rögzítőlap, csavaros
- Beépítési helyzet: szabad konvekciós, függőleges
- A termék súlya: 1300 g
- Kijelző: LED zöld / sárga / piros
- Kezelőelemek: Opcionális: CDSB kezelőegység
- Megfelel a következő szabványoknak: EN 61800-3, EN 61800-5-1, EN 61800-5-2, EN ISO 13849-1
- Szabvány alapján: EN 50581, EN 60204-1, EN 61508-1, EN 61508-2, EN 61508-3, EN 61508-4, EN 61508-5, EN 61508-6, EN 61508-7, EN-61800 2,EN62061
- Jóváhagyás: RCM Mark, TÜV, c UL us - Listed (OL)
- KC jelzés: KC-EMV
- CE-jelölés (lásd megfelelőségi nyilatkozat): az EU EMC-irányelve szerint, az EU gépi irányelve szerint, az EU RoHS-irányelve szerint
- UKCA jelölés (lásd a megfelelőségi nyilatkozatot): az Egyesült Királyság EMC-előírásai szerint, az Egyesült Királyság gépekre vonatkozó előírásai szerint, az Egyesült Királyság RoHS-előírásai szerint
- Tanúsítványt kiállító szerv: TÜV Rheinland 01/205/5640.00/18, TÜV Rheinland UK Ltd. 01/205U/5640.00/22, UL E331130
- Tárolási hőmérséklet: -25 °C ... ... 55 °C
- Környezeti hőmérséklet: 0 °C ... 50 °C
- Megjegyzés a környezeti hőmérséklethez: 40 °C-os környezeti hőmérséklet felett 3%/°C-os teljesítménycsökkenést kell betartani.
- UL környezeti hőmérséklet: 0 °C ... 40 °C
- Relatív páratartalom: 5 - 90%, nem lecsapódó
- Max. beépítési magasság: 2000 m
- Megjegyzés a maximális beépítési magassághoz: 1000 m-től teljesítménycsökkentés 1%/100 m-rel.
- Védelmi típus: IP20
- Érintésvédelmi osztály: I
- Túlfeszültség kategória: III
- Szennyeződési fok 2.
- Lökési feszültség szilárdság: 6 kV
- Megjegyzés az anyagokhoz: RoHS-kompatibilis
- LABS megfelelőség: VDMA24364 III. zóna
- Fázisok Névleges üzemi feszültség: 1 fázis
- Névleges üzemi feszültség AC: 230 V
- Megengedett feszültségingadozások: -20% / +15%
- Bemeneti feszültség tartomány AC: 100 V ... 230 V
- Hálózati frekvencia: 48 Hz ... 62 Hz
- Névleges áramterhelés: 2,8 A
- Csúcsáram terhelés: 8,4 A
- Aktív PFC: nem
- Hálózati szűrő: integrált
- A rendszer feszültsége az EN 61800-5-1 szerint: 300 V
- A hálózat max. zárlati szilárdsága: 100 kA
- Hálózattípusok: TT, TN, IT
- Névleges feszültség terhelés tápfeszültség DC: 320 V
- Engedélyezett Terhelési tartomány: -20%/+15%
- Max. közbenső köri feszültség DC: 395 V
- Fékellenállás, beépített: 100 ohm
- Impulzus teljesítményű fékellenállás: 1,6 kVA
- Impulzus energia fékellenállás: 230 Ws
- Névleges fékellenállás (IEC): 23 W
- Fékellenállás, külső: 100 Ohm ... 160 ohm
- A külső fékellenállás (IEC) maximális folyamatos teljesítménye: 180 W
- Névleges feszültség logikai tápfeszültség DC: 24 V
- Megengedett tartomány logikai feszültség: ± 20%
- Áramfelvételi logikai betáplálás rögzítőfék nélkül: 0,5 A
- Áramfelvételi logikai betáplálás rögzítőfékkel: 1,5 A
- Maximális energiafogyasztás logikai tápegység rögzítőfékkel és EA-val: 2,3 A
- Kimeneti feszültség tartomány AC: 3x (0 – bemenet) V
- Névleges áram fázisonként, effektív: 2 A
- Fázisonkénti csúcsáram, effektív: 6 A
- Maximális csúcsáram időtartama: 2 s
- Névleges teljesítményszabályozó: 350 VA
- Csúcsteljesítmény: 1000VA
- Kimeneti frekvencia: 0 Hz... 599 Hz
- A motorkábel max. hossza külső nélkül Hálózati szűrő: 25 m
- Max. kimenő áram tartófék: 1 A
- Max. feszültségesés a logikai tápról a fékkimenetre: 0,8 V
- A motorhőmérséklet-érzékelők bemeneteinek száma: 1
- Vezérlő üzemmód: kaszkádvezérlés, P pozíció vezérlő, PI fordulatszám szabályozó, PI áramszabályozó F vagy M, profil mód rögzítéssel és közvetlen móddal, interpolációs mód terepi buszon keresztül, szinkron üzemmódok, homing, beállítási mód, automatikus hangolás
- Üzemmód: mezőorientált vezérlés, pozíciófelbontás 24 bit/fordulat, mintavételi frekvencia 16 kHz, PWM 8 vagy 16 kHz-el, vektormoduláció 3-mal. Harmonikus valós idejű adatgyűjtés, 2x bemeneti rögzítés (x, v, F), 2x kimeneti trigger (x, v, F), 2x pozíciókódoló bemenet, 1x SYNC interfész kódoló emulációhoz vagy kódoló bemenethez
- Ethernet interfész, funkció: paraméterezés és üzembe helyezés
- Ethernet interfész, protokoll: TCP/IP
- Terepibusz-interfész, protokoll: EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET IRT, PROFINET RT
- Terepibusz-interfész, funkció: buszkapcsolat bejövő/kimenő, EtherCAT slave, PROFINET slave, EtherNet/IP slave
- Terepibusz csatolás: EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET
- Kommunikációs profil: CiA402, CoE (CANopen EtherCAT felett), EoE (Ethernet EtherCAT felett), FoE (fájl EtherCAT felett), PROFIdrive, DriveProfile
- Folyamat csatolás: AC1: állítható sebességű hajtások, AC3: hajtások pozicionáló funkcióval, AC4: szinkron szervo alkalmazás, állítható fordulatszámú hajtások, hajtások pozicionáló funkcióval, I/O mód 256 bejárási blokkhoz, interpolált mód CSP, interpolált mód CST, interpolált módú CSV
- Terepibusz-interfész, átviteli sebesség: 100 Mbit/s
- Terepibusz-interfész, csatlakozási mód: 2x aljzat
- Terepibusz-interfész, csatlakozási technológia: RJ45
- Kódoló interfész, funkció: BiSS-C, ENDAT 2.1 kódoló, ENDAT 2.2 kódoló, Hiperface kódoló, növekményes kódoló, Nikon, SIN/COS kódoló
- 2. kódoló interfész, funkció: inkrementális kódoló, SIN/COS kódoló
- Szinkronizáló interfész, funkció: kódoló emuláció A/B/Z, kódoló bemenet A/B/Z
- A kódoló interfész kimeneti jellemzői: 1 MHz maximális kimeneti frekvencia, 16384 ppr max
- Encoder interfész bemenet, jellemzők: 1MHz maximális kimeneti frekvencia, 16384ppr max
- Digitális logikai bemenetek száma: 12
- Kapcsoló logikai bemenetek: PNP (pozitív kapcsolás)
- Logikai bemenet tulajdonságai: részben szabadon konfigurálható, részben biztonsági bemenetek, galvanikusan nem leválasztva
- Logikai bemenet specifikáció: az IEC 61131-2 szabvány 3. típusa alapján
- Logikai bemenet működési tartománya: -3 V ... 30 V
- A nagy sebességű logikai bemenetek száma: 2
- Időfelbontású nagysebességű logikai bemenetek: 1 µs
- 24 V DC digitális logikai kimenetek száma: 6
- Kapcsolási logikai kimenetek: PNP (pozitív kapcsolás)
- Digitális logikai kimenetek tulajdonságai: részben szabadon konfigurálható, nem galvanikusan leválasztott, részben diagnosztikai kimenetek
- Maximális áramerősség digitális logikai kimenetek: 20 mA
- A nagy sebességű kapcsolókimenetek száma: 2
- Időfelbontás nagy sebességű kapcsolókimenetekhez: 1 µs
- Potenciálmentes kapcsoló kimenetek száma: 1
- A potenciálmentes kapcsolókimenetek max. árama: 50 mA
- Analóg alapjel bemenetek száma: 1
- Tulajdonságok alapjel bemenetek: Differenciális bemenetek
- konfigurálható sebességre: konfigurálható az áramra/erőre
- Működési tartomány alapjel bemenet: ± 10 V
- Analóg bemenetek működési tartománya: ± 10 V
- Impedancia alapjel bemenet: 70 kOhm
- Biztonsági funkció: Biztonságos fékvezérlés (SBC), Biztonságos nyomaték ki (STO), Biztonságos leállítás 1 (SS1)
- Biztonsági integritási szint (SIL): Biztonságos fékvezérlés (SBC) / SIL 3 / SILCL 3, Biztonságos nyomaték ki (STO) / SIL 3 / SILCL 3
- Teljesítményszint (PL): Biztonságos fékvezérlés (SBC) / 3. kategória, e teljesítményszint, biztonságos nyomaték ki (STO) / 4. kategória, e teljesítményszint
- Diagnosztikai lefedettség: 97%
- SFF biztonságos meghibásodási hányad: 99%
- Hardver hibatűrése: 1
- Biztonságos 2 tűs bemenetek száma: 2
- Diagnosztikai kimenetek száma: 2
- Termék típus
Szervohajtás szabályozó
- Gyártói szám
CMMT-AS-C2-3A-MP-S1
- Csatlakozó
RJ45
- Gyártói szám
8143163
- Kábelhossz
25 m
IP20
- Max. környezeti hőmérséklet
+50 °C
- Környezeti hőmérséklet (min.)
0 °C
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2799578 FESTO CMMT-AS-C2-3A-MP-S1 8143163 Szervohajtás szabályozó 1 db
Leírás
Kivitel
- Univerzális szervohajtás vezérlő PM szinkron szervomotorokhoz 6000 W folyamatos teljesítményig
- Támogatja az EMMT-AS, EMME-AS, EMMB-AS és EMMS-AS motorcsaládokat, valamint harmadik féltől származó motorokat
- Egyfázisú/háromfázisú hálózati csatlakozás 230/400 V AC, hálózati szűrő és fékellenállás integrálva, csatlakozási lehetőség külső fékellenálláshoz
- Pontos nyomaték-, fordulatszám- és helyzetszabályozás
- Mozgások pontról pontra az interpoláló mozgásokig
- Átfogóan integrált védelmi funkciók a szervohajtás vezérlőihez, a motorhoz és a tengelyhez automatikus motorleállítással/gyorsleállítással
