Name: FESTO CPVSC1-M1HT-J-H-Q3 548059 Mágnesszelep 5/2 bistabil 1 db
Brand: FESTO
SKU: 1942082
Availability: BackOrder

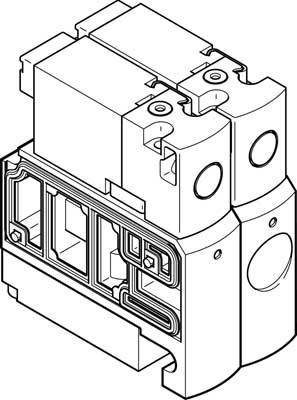

Egy elektromos kapcsoló műszaki rajza két áramkörrel, részletes nézet a csatlakozási területekről és funkcionális blokkokról.

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (84 990 Ft / Darab)

84 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Műszaki adatok

Termék típus: Mágnesszelep

Közepes: Sűrített levegő

Funkció: 5/2 bistabil

Média-hőmérséklet (tartomány): -5 - 50 °C

Gyártói szám: 548059

Csatlakozó: Gyűjtőcsatlakozó
QS-3

Üzemi nyomás (max.): 7 bar

Üzemi nyomás (min.): -0.9 bar

Tömítőanyag: NBR

Ház anyaga: Alumínium öntvény

Súly: 56.5 g

Médiahőmérséklet (max.): 50 °C

Média hőmérséklet (min.): -5 °C

Szélesség: 40 mm

: IP40

Vezérlő nyomás (max.): 7 bar

Vezérlő nyomás (min.): 3 bar

Max. környezeti hőmérséklet: 50 °C

Környezeti hőmérséklet (min.): -5 °C

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Funkció

FESTO CPVSC1-M1H-D-H-M5C 547288 Mágnesszelep 2/2 zárt monostabil 1 db

Rendelési szám:1941953

Szállítás: 11. 12. [Cs.]

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

47 990 Ft^*

FESTO CPVSC1-M1H-D-H-Q3C 547293 Mágnesszelep 2/2 zárt monostabil Vezérlés (pneumatika) Profibusz 1 db

Rendelési szám:1941958

Szállítás: 11. 12. [Cs.]

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

47 990 Ft^*

FESTO CPVSC1-M1H-D-H-Q4C 547298 Mágnesszelep 2/2 zárt monostabil 1 db

Rendelési szám:1941963

Szállítás: 11. 12. [Cs.]

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

47 990 Ft^*

FESTO CPVSC1-M1H-D-P 527573 Mágnesszelep 2/2 zárt monostabil 1 db

Rendelési szám:1941325

Szállítás: 11. 12. [Cs.]

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

45 990 Ft^*

FESTO CPVSC1-M1H-D-P-M5C 527554 Mágnesszelep 2/2 zárt monostabil 1 db

Rendelési szám:1941310

Szállítás: 11. 12. [Cs.]

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

48 990 Ft^*

FESTO CPVSC1-M1H-D-P-Q3C 527559 Mágnesszelep 2/2 zárt monostabil Vezérlés (pneumatika) Profibusz 1 db

Rendelési szám:1941315

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

48 990 Ft^*

FESTO CPVSC1-M1H-D-P-Q4C 527564 Mágnesszelep 2/2 zárt monostabil 1 db

Rendelési szám:1941320

Szállítás: 11. 12. [Cs.]

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

48 990 Ft^*

FESTO CPVSC1-M1H-D-T-M5C 547273 Mágnesszelep 2/2 zárt monostabil 1 db

Rendelési szám:1941938

Hamarosan elérhető

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

47 990 Ft^*

FESTO CPVSC1-M1H-D-T-Q3C 547278 Mágnesszelep 2/2 zárt monostabil 1 db

Rendelési szám:1941943

Szállítás: 11. 12. [Cs.]

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

47 990 Ft^*

FESTO CPVSC1-M1H-D-T-Q4C 547283 Mágnesszelep 2/2 zárt monostabil 1 db

Rendelési szám:1941948

Szállítás: 11. 18. [Sze.]

Conrad Electronic

2/2 zárt monostabil

Min.: 1

Többszörös: 1

47 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1942082 FESTO CPVSC1-M1HT-J-H-Q3 548059 Mágnesszelep 5/2 bistabil 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1942082 FESTO CPVSC1-M1HT-J-H-Q3 548059 Mágnesszelep 5/2 bistabil 1 db

Információ

Információ 1942082 FESTO CPVSC1-M1HT-J-H-Q3 548059 Mágnesszelep 5/2 bistabil 1 db

Leírás

Következetesen átgondolva:
A CPV Smart Cubic fix rácsos szelepterminál
Mindössze 40 mm-es magasságával és 40 mm-es szélességével, valamint 2-16 szelephelyzettel a CPV-SC bárhol felszerelhető. DIN-sín segítségével is felszerelhető.

Következetesen rugalmas
A még nagyobb rugalmasság érdekében a CPV Smart Cubic számos választható szelepfunkcióval ragyog: 5/2-utas monostabil, 5/2-utas bistabil, 3/2-utas normál zárt vagy nyitott és 2/2-utas normál zárás.

Következetesen átgondolt
Kiváló csatlakozási sokféleség, pl. pneumatikus vagy elektromos csatlakozásokkal. A praktikus elülső pneumatikus kimenetek ugyanolyan lenyűgözőek, mint az egyszerű elektromos csatlakozási lehetőségek az egyes SubD-csatlakozókon keresztül, a szalagkábeleken keresztül a Profibus DP-ig és a DeviceNet-ig. Végül, de nem utolsósorban a többfunkciós címketartók az állandó címkézéshez és a kézi felülíráshoz.

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
