Name: FESTO Szervomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A
Brand: FESTO
SKU: 2207940
Availability: BackOrder

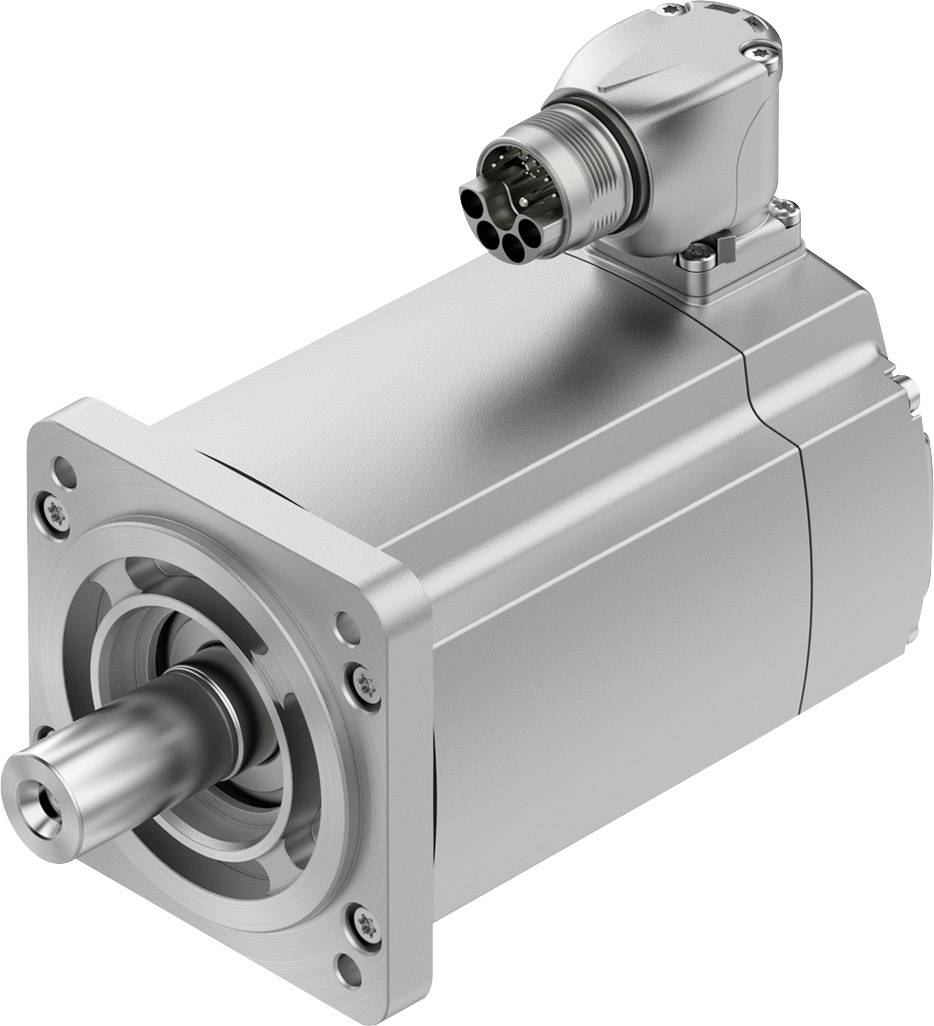

Egy kompakt szervomotor hengeres fémházban, csatlakozóaljzattal, amely alkalmas precíziós mozgásvezérlésre.

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Összesen (430 990 Ft / Darab)

430 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Műszaki adatok

Környezeti hőmérséklet: -15 ... 40 °C
Tárolási hőmérséklet: -20 ... 70 °C
Max. Beépítési magasság: 4000 m
Megjegyzés a max. Beépítési magasság: csak 1000 m-től, -1,0% -kal / 100 m-ig
Relatív páratartalom: 0 - 90%
Hőosztály az EN 60034-1 szerint: F
Maximális tekercselési hőmérséklet: 155 ° C
Minősített osztály az EN 60034-1 szerint: S1
Hőmérséklet-ellenőrzés: digitális motorhőmérséklet-átvitel az EnDat 2.2-en keresztül
Motor tervezése az EN 60034-7 szerint: IM B5
IM V1
IM V3
Tetszés szerinti beépítési pozíció
Védelmi típus: IP40
Védettség: IP40 motortengely RWDR nélkül
IP65 motortengely RWDR-vel
IP67 motorházhoz, csatlakozási technológiával együtt
Fogási nyomaték:Csapágy élettartama névleges körülmények között: 20.000 h
Interfészkód Motor Out: 80P
1. elektromos csatlakozás, csatlakozási típus: hibrid csatlakozó
1. elektromos csatlakozás, csatlakoztatási módszer: M23x1
Elektromos csatlakozás 1, pólusok / vezetékek száma: 15
Szennyeződési fok 2.
KBK korrózióállósági osztály: 0 - nincs korróziós stressz
Tekercselési mód: csillag belsejében
Póluspárok száma: 5
Álló nyomaték: 1,46 Nm
Névleges nyomaték: 1.3 Nm
Csúcsnyomaték: 2,8 Nm
Maximális sebesség: 7440 1 / perc
Maximális mechanikus sebesség: 14000 1 / perc
Névleges motorteljesítmény: 408 W.
Folyamatos állásáram: 2 A
Motor állandó: 0,74 Nm / A
Álló nyomaték állandó: 0,89 Nm / A
Feszültség állandó fázisfázis: 53,6 mVmin
Fázisfázisú tekercselési ellenállás: 12,4 ohm
Fázisfázisú tekercs induktivitása: 39,8 mH
Tekercselési induktivitás Ld (fázis): 25 mH
Tekercselő keresztirányú induktivitás Lq (fázis): 29,8 mH
Elektromos időállandó: 4,8 ms
Hőállósági állandó: 42 perc
Termikus ellenállás 0.95 K/W
Mérőkarima: 250 x 250 x 15 mm
Teljes tehetetlenségi nyomaték: 1,33 kgcm2
Termék tömege: 2020 g
Megengedett tengelytengely-terhelés: 120 N
Megengedett radiális tengelyterhelés: 620 N
A teljesen érzékelhető forgó helyzetjeladó-fordulatok: 1
A rotor pozíciómérője interfész: EnDat 22
A rotor helyzetmérő mérési elve: induktív
A forgórész helyzetmérőjének DC feszültsége: 5 V
A rotor pozíciómérője DC feszültségtartománya: 3,6 ... 14 V
A forgórész-helyzet-kódoló helyzetértéke fordulatszámonként: 262.144
A rotor helyzetmérőjének felbontása: 18 bit
A rotor helyzetmérő rendszer pontossági szögmérése: -120 ... 120 ívseb
MTTF, részleges alkatrész: 190 év, forgórész helyzetmérője
MTTFd, részleges komponens: 380 év, forgórész helyzetmérője

Termék típus: Szervomotor

Perem méret: 250 mm

Tartónyomaték: 1.46 Nm

Fázisáram (max.): 5.4 A

Gyártói szám: 5255429

Gyártói szám: EMMT-AS-80-S-HS-RS

Fordulatszám: 3000 fordulat/perc

Súly: 2020 g

Névleges forgatónyomaték: 1.3 Nm

Néveleges teljesítmény: 408 W

Névleges feszültség: 565 V

Névleges áram: 1.76 A

Max. környezeti hőmérséklet: 40 °C

Környezeti hőmérséklet (min.): -15 °C

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2207940 FESTO Szervomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2207940 FESTO Szervomotor 5255429 EMMT-AS-80-S-HS-RS 1.46 Nm 1.76 A 5.4 A

Leírás

• Dinamikus, kefe nélküli, állandóan gerjesztett szinkron szervomotorok • Rendkívül alacsony fogantyú - támogatja a nagy szinkronizálást még alacsony fordulatszámon is. • Választható digitális abszolút mérési rendszer: - Singleturn - Multiturn, akkumulátor nélküli • Egyszerű csatlakozási technológia (OCP: Egy kábeldugasz) - Hibrid kábel: motor és csatlakozókábel az ellátáshoz és Kódoló egyben • A csatlakozódugót a motorhoz lehet igazítani • Nyomatékkal optimalizálva • Optimalizált sebességgel • Védettség: - IP40 (motortengely) - IP67 (motorház csatlakozási technológiával) - IP65 (motortengely radiális tengely tömítőgyűrűvel, PTFE-ből) • Motorhőmérséklet-átvitel az EnDat 2.2-en keresztül; Motorvédelem a CMMT-AS-en keresztül • Opcionálisan: - Tartófék - Tengely kulcsmal - Motortengely radiális tengely tömítőgyűrűvel

Ez a szöveg gépi fordítással készült.
