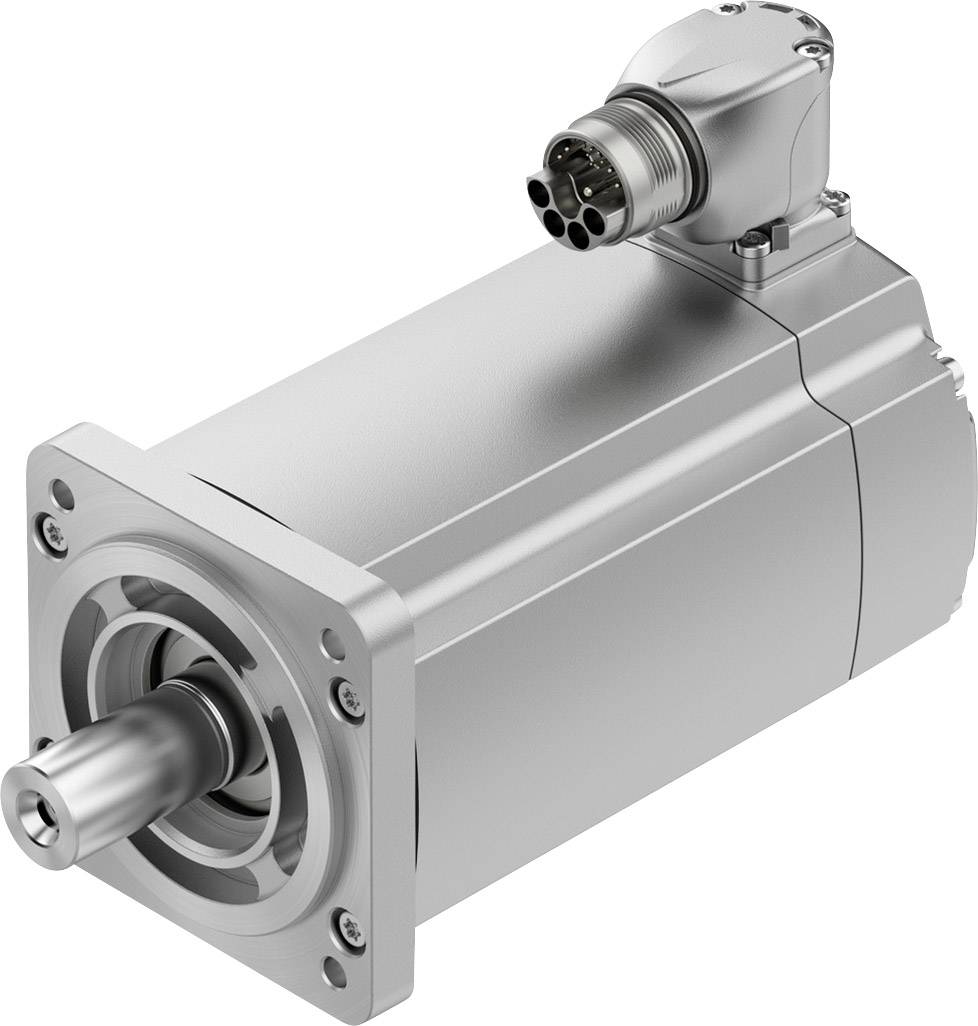

FESTO Szervomotor 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (418 890 Ft / Darab)
418 890 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Műszaki adatok
- Környezeti hőmérséklet: -15 ... 40 °C
- Tárolási hőmérséklet: -20 ... 70 °C
- Max. Beépítési magasság: 4000 m
- Megjegyzés a max. Beépítési magasság: csak 1000 m-től, -1,0% -kal / 100 m-ig
- Relatív páratartalom: 0 - 90%
- Hőosztály az EN 60034-1 szerint: F
- Maximális tekercselési hőmérséklet: 155 ° C
- Minősített osztály az EN 60034-1 szerint: S1
- Hőmérséklet-ellenőrzés: digitális motorhőmérséklet-átvitel az EnDat 2.2-en keresztül
- Motor tervezése az EN 60034-7 szerint: IM B5
- IM V1
- IM V3
- Tetszés szerinti beépítési pozíció
- Védelmi típus: IP40
- Védettség: IP40 motortengely RWDR nélkül
- IP65 motortengely RWDR-vel
- IP67 motorházhoz, csatlakozási technológiával együtt
- Fogási nyomaték:Csapágy élettartama névleges körülmények között: 20.000 h
- Interfészkód Motor Out: 80P
- 1. elektromos csatlakozás, csatlakozási típus: hibrid csatlakozó
- 1. elektromos csatlakozás, csatlakoztatási módszer: M23x1
- Elektromos csatlakozás 1, pólusok / vezetékek száma: 15
- Szennyeződési fok 2.
- KBK korrózióállósági osztály: 0 - nincs korróziós stressz
- Tekercselési mód: csillag belsejében
- Póluspárok száma: 5
- Álló nyomaték: 2,6 Nm
- Névleges nyomaték: 2.2 Nm
- Csúcsnyomaték: 6,4 Nm
- Maximális sebesség: 5650 1 / perc
- Maximális mechanikus sebesség: 14000 1 / perc
- Névleges motorteljesítmény: 690 W.
- Folyamatos állásáram: 2,6 A
- Motor állandó: 1 Nm / A
- Álló nyomaték állandó: 1,17 Nm / A
- Feszültség állandó fázisfázis: 70,7 mVmin
- Fázisfázisú tekercselési ellenállás: 7,43 Ohm
- Fázisfázisú tekercs induktivitása: 31,8 mH
- Tekercselési induktivitás Ld (fázis): 19,4 mH
- Tekercselő keresztirányú induktivitás Lq (fázis): 23,8 mH
- Elektromos időállandó: 6,4 ms
- Hőállósági állandó: 45 perc
- Termikus ellenállás 0.78 K/W
- Mérőkarima: 250 x 250 x 15 mm
- Teljes tehetetlenségi nyomaték: 1,77 kgcm2
- Termék tömege: 2640 g
- Megengedett tengelytengely-terhelés: 120 N
- Megengedett radiális tengelyterhelés: 620 N
- A rotor helyzetmérőjének fordulatai teljesen kimutathatók: 4,096
- A rotor pozíciómérője interfész: EnDat 22
- A rotor helyzetmérő mérési elve: induktív
- A forgórész helyzetmérőjének DC feszültsége: 5 V
- A rotor pozíciómérője DC feszültségtartománya: 3,6 ... 14 V
- A forgórész-helyzet-kódoló helyzetértéke fordulatszámonként: 524.288
- A rotor helyzetmérőjének felbontása: 19 bit
- A rotor helyzetmérő rendszer pontossági szögmérése: -120 ... 120 ívseb
- MTTF, részleges alkatrész: 190 év, forgórész helyzetmérője
- MTTFd, részleges komponens: 380 év, forgórész helyzetmérője
- Fázisáram (max.)
9 A
- Gyártói szám
5255438
- Gyártói szám
EMMT-AS-80-M-HS-RM
- Névleges áram
2.2 A
- Névleges feszültség
565 V
- Néveleges teljesítmény
690 W
- Fordulatszám
3000 fordulat/perc
- Névleges forgatónyomaték
2.2 Nm
- Max. környezeti hőmérséklet
40 °C
- Környezeti hőmérséklet (min.)
-15 °C
- Súly
2640 g
- UKCA
Igen
- Termék típus
Szervomotor
Dokumentumok és letöltések
Adatlap
Adatlap 2207949 FESTO Szervomotor 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2207949 FESTO Szervomotor 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A
Leírás
• Dinamikus, kefe nélküli, állandóan gerjesztett szinkron szervomotorok • Rendkívül alacsony fogantyú - támogatja a nagy szinkronizálást még alacsony fordulatszámon is. • Választható digitális abszolút mérési rendszer: - Singleturn - Multiturn, akkumulátor nélküli • Egyszerű csatlakozási technológia (OCP: Egy kábeldugasz) - Hibrid kábel: motor és csatlakozókábel az ellátáshoz és Kódoló egyben • A csatlakozódugót a motorhoz lehet igazítani • Nyomatékkal optimalizálva • Optimalizált sebességgel • Védettség: - IP40 (motortengely) - IP67 (motorház csatlakozási technológiával) - IP65 (motortengely radiális tengely tömítőgyűrűvel, PTFE-ből) • Motorhőmérséklet-átvitel az EnDat 2.2-en keresztül; Motorvédelem a CMMT-AS-en keresztül • Opcionálisan: - Tartófék - Tengely kulcsmal - Motortengely radiális tengely tömítőgyűrűvel
