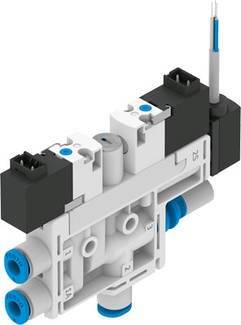

FESTO Vákuumszívóka OVEL-5-H-10-PQ-VQ4-UA-C-A-V1V-H3 8049049 26.4 V/DC Tömlő dugaszos csatlakozás, külső Ø 4 mm, Hangtom
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (75 583 Ft / Darab)
75 583 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Műszaki adatok
- Analóg kimenet 0 – 10 V
- A hangtompító típusa: nyitott
- Szerelés típusa: átmenő lyukkal
- Szellőzési idő névleges üzemi nyomáson: 2 s
- Üzemi nyomás: 2 ... 7 bar
- Üzemi nyomás a maximális szívási térfogatáramhoz: 3 bar
- Üzemi nyomás max. Vákuum esetén: 4,2 bar
- Működési közeg: sűrített levegő az ISO 8573-1: 2010 szerint [7: 4: 4]
- Üzemi feszültségtartomány DC: 21.6 ... 26,4 V
- Üzemi feszültségtartomány DC érzékelő: 18 ... 30 V
- CE -jelölés (lásd a megfelelőségi nyilatkozatot): az EU EMC -irányelve szerint
- Nyomásmérési tartomány: -1 ... 1 bar
- Tetszés szerinti beépítési pozíció
- Üzemi ciklus: 1
- Ejektor jellemzői: nagy vákuum
- Standard
- Elektromos csatlakozó kimenet, csatlakozás típusa: kábel
- Elektromos csatlakozó kimenet, csatlakozási technológia: nyitott végű
- Elektromos csatlakozó kimenet, csapok / vezetékek száma: 3
- Elektromos csatlakozó kimenet, funkció: érzékelő
- Elektromos csatlakozó bemenet, csatlakozás típusa: 2x dugó
- Elektromos csatlakozási bemenet, csatlakoztatási technológia: H kapcsolási rajz
- Elektromos csatlakozó bemenet, csapok / vezetékek száma: 2
- Elektromos csatlakozó bemenet, rögzítés típusa: snap lock
- Elektromos csatlakozó bemenet, funkció: ejektor impulzus
- Vákuum generálás
- Kábelköpeny színe: szürke
- Szűrő finomsága: 40 µm
- Manuális felülbírálás: kísérleti
- Megjegyzés a kezelő- és vezérlőközegről: Olajozott működés nem lehetséges
- Integrált funkció: elektromos ejektor impulzus
- gázkar
- Nyomástávadó
- Elektromos be-ki szelep
- Szűrő
- Hangtompító nyitva
- Kábel átmérő: 2,9 mm
- Kábelhossz: 2,5 m
- Felépítése: T-alakú
- CRC korrózióállósági osztály: 2 - mérsékelt korróziós igénybevétel
- A vezeték névleges keresztmetszete: 0,14 mm2
- Kábeltulajdonság: húzóláncokhoz alkalmas
- Max. Szívó térfogatáram a légkör ellen: 4 l / perc
- Max. Vákuum: 0,89
- Közepes hőmérséklet: 0 ... 50 °C
- Mérési módszer: Piezorezisztív nyomásérzékelő
- Névleges üzemi nyomás: 4 bar
- Névleges szélesség Laval fúvóka: 0,45 mm
- Pneumatikus csatlakozás 1: 4 mm külső átmérőjű tömlőhöz
- Pneumatikus csatlakozás 3: hangtompító nyitva
- A termék súlya: 72 g
- Raszterméret: 10 mm
- Hangnyomásszint névleges üzemi nyomáson: 64 dB (A)
- Védelmi típus: IP40
- Tekercs jellemzői: 24 V DC: 1 W
- A kábel átmérőjének tűrése: ± 0,1 mm
- Környezeti hőmérséklet: 0 ... 50 °C
- Vákuumcsatlakozás: 4 mm külső átmérőjű tömlőhöz
- Szelep funkció: zárt
- Csatlakozó menet anyaga: POM
- Tömítések anyaga: NBR
- Anyagfogó fúvóka: POM
- Szűrőanyag: POM
- Ház anyaga: PA megerősítés
- Kábelköpeny anyaga: PVC
- Beállító csavar anyaga: acél
- Anyagcsillapító: PE
- Anyagcsavarok: acél
- Anyagsugaras fúvóka: kovácsolt alumínium ötvözet
- Megjegyzés az anyagokhoz: RoHS -kompatibilis
- Üzemi médium
Sűrített levegő
- Típus
8049049
- Termék típus
Vákuumszívóka
- Üzemi feszültség
26.4 V/DC
- Ház anyaga
PA
- Csatlakozó
Tömlő dugaszos csatlakozás, külső Ø 4 mm
Hangtompító
- Üzemi nyomás (max.)
7 bar
- Üzemi hőmérséklet
0 °C (min)
- Üzemi hőmérséklet (min.)
0 °C
- Áramfelvét (teljesítmény)
1 W
- Kivitel
CRC korrózióállósági osztály: 2 - mérsékelt korróziós igénybevétel
- Gyártói szám
8049049
- Üzemi nyomás (min.)
2 bar
- Max. üzemi feszültség
26.4 V/DC
- Üzemi feszültség (min.)
21.6 V/DC
- Tömítőanyag
NBR
- Bekapcsolási időtartam
100 %
- Funkció
zárt
- Súly
72 g
- Média-hőmérséklet (tartomány)
0 - 50 °C
- Médiahőmérséklet (max.)
50 °C
- Média hőmérséklet (min.)
0 °C
- Közepes
Sűrített levegő
- Névleges távolság
0.45 mm
- Jellemzők
Elektromosan működtetett
IP40
- Vezérlő nyomás (max.)
1 bar
- Vezérlő nyomás (min.)
-1 bar
- Max. környezeti hőmérséklet
+50 °C
- Környezeti hőmérséklet (min.)
0 °C
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2204853 FESTO Vákuumszívóka OVEL-5-H-10-PQ-VQ4-UA-C-A-V1V-H3 8049049 26.4 V/DC Tömlő dugaszos csatlakozás, külső Ø 4 mm, Hangtom
Leírás
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
