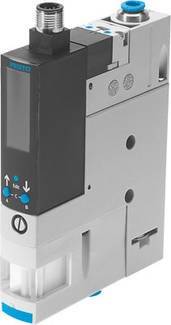

FESTO Vákuumszívóka OVEM-20-H-B-PO-CE N-2P 8023702 27.6 V/DC G 1/4, Hangtompító Névleges távolság 2 mm Ház anyaga Alumín
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (342 512 Ft / Darab)
342 512 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Műszaki adatok
- Kijelző típusa: 4 számjegyű alfanumerikus
- háttérvilágítású LCD
- Kijelzési tartomány [bar]: -0,999 ... 0 bar
- A hangtompító típusa: nyitott
- Szerelés típusa: átmenő lyukkal
- belső menettel
- Tartozékokkal
- Szellőzési idő névleges üzemi nyomáson: 0,2 s
- Üzemi nyomás: 2 ... 8 bar
- Üzemi nyomás max. Vákuum esetén: 5,3 bar
- Működési közeg: sűrített levegő az ISO 8573-1: 2010 szerint [7: 4: 4]
- Üzemi feszültségtartomány DC: 20,4 ... 27,6 V
- CE -jelölés (lásd a megfelelőségi nyilatkozatot): az EU EMC -irányelve szerint
- Megjeleníthető egység (ek): sáv
- Nyomásmérési tartomány: -1 ... 0 bar
- Tetszés szerinti beépítési pozíció
- Üzemi ciklus: 1
- A hiszterézis beállítása [bar]: -0,9 ... 0 bar
- A küszöbértékek tartományának beállítása: -0.999 ... 0 bar
- Beállítási lehetőségek: a kijelzőn és a gombokon keresztül
- Ejektor jellemzői: nagy vákuum
- Standard
- Elektromos csatlakozás: dugó
- M12x1
- 5 pólusú
- Szűrő finomsága: 40 µm
- Pontosság FS: 3% FS
- Manuális felülbírálás: kísérleti
- ezenkívül a vezérlőgombokkal
- Megjegyzés a kezelő- és vezérlőközegről: Olajozott működés nem lehetséges
- Induktív védőáramkör: MZ, MY, ME tekercsekhez igazítva
- Integrált funkció: elektromos kilökő impulzusszelep
- gázkar
- Elektromos be-ki szelep
- Szűrő
- Elektromos légtakarékos funkció
- Visszacsapó szelep
- Hangtompító nyitva
- Vákuumkapcsoló
- Szigetelési feszültség: 50 V
- KC szimbólum: KC-EMV
- Konstruktív szerkezet: moduláris
- CRC korrózióállósági osztály: 2 - mérsékelt korróziós igénybevétel
- Rövidzárlati erősség: igen
- Üresjárati áram: < 70 mA
- Max. Meghúzási nyomaték: 0,8 Nm belső menettel
- 2,5 Nm átmenő lyukkal
- Max. Kimeneti áram: 100 mA
- Max. Szívó térfogatáram a légkör ellen: 86,5 l / perc
- Max. Vákuum: 0,93
- Közepes hőmérséklet: 0 ... 50 °C
- Mért változó: relatív nyomás
- Mérési elv: piezorezisztens
- Névleges üzemi nyomás: 6 bar
- Névleges szélesség Laval fúvóka: 2 mm
- Pneumatikus csatlakozás 1: G1 / 4
- Pneumatikus csatlakozás 3: beépített hangtompító
- A termék súlya: 415 g
- Raszterméret: 20 mm
- Relatív páratartalom: 5 - 85%
- Maradékáram: 0,1 mA
- Hangnyomásszint névleges üzemi nyomáson: 74 dB (A)
- Kapcsolási kimenet: 2xPNP
- Kapcsolóbemenet szabvány szerint: IEC 61131-2
- Kapcsolóelem funkció: általában zárt
- Záró
- Kapcsolási funkció: ablak összehasonlító
- Küszöb összehasonlító
- Kapcsolási logikai bemenetek: PNP (pozitív kapcsolás)
- Kapcsoló pozíció kijelző: LCD
- Kapcsolási állapot kijelző: optikai
- Védettség: IP65
- Érintésvédelmi osztály: III.
- Feszültségesés:<= 1,5V
- Tekercs jellemzői: 24 V DC: kis áramú fázis 0,3 W, nagyáramú fázis 2,55 W.
- Lökési feszültség szilárdság: 0,8 kV
- Túlterhelés -ellenállás: elérhető
- Környezeti hőmérséklet: 0 ... 50 °C
- Vákuumcsatlakozás: QS-8
- Szelep funkció: zárt
- Fordított polaritásvédelem: minden elektromos csatlakozáshoz
- Szennyezési fok: 3
- Tömítések anyaga: NBR
- Anyagfogó fúvóka: POM
- Szűrő anyaga: szövet
- PA
- Szinterezett acél
- Szűrőház anyaga: PA megerősítés
- Ház anyaga: Öntött alumínium
- PA megerősítve
- Üreges csavar anyaga: kovácsolt alumínium ötvözet
- Beállító csavar anyaga: acél
- Anyagcsillapító: kovácsolt alumínium ötvözet
- PU habanyag
- Anyagcsavarok: acél
- A lencse anyaga: PA
- Anyag csatlakozó ház: sárgaréz, nikkelezett
- Dugaszérintkezők anyaga: sárgaréz, aranyozott
- Anyag csapok: acél
- Anyagsugaras fúvóka: kovácsolt alumínium ötvözet
- A billentyűzet anyaga: TPE-U
- Anyag csavaros csatlakozás: sárgaréz, nikkelezett
- Anyagszög: rozsdamentes acél
- Megjegyzés az anyagokra: LABS -t tartalmazó anyagokat tartalmaz
- RoHS konform
- Ismételhetőség kapcsolási érték FS: 0,6%
- Jóváhagyás: RCM Mark
- c UL us - Listed (OL)
- Üzemi médium
Sűrített levegő
- Termék típus
Vákuumszívóka
- Üzemi feszültség
27.6 V/DC
- Ház anyaga
Alumínium öntvény
PA
- Csatlakozó
G 1/4
Hangtompító
- Üzemi nyomás (max.)
8 bar
- Üzemi hőmérséklet
0 °C (min)
- Üzemi hőmérséklet (min.)
0 °C
- Áramfelvét (teljesítmény)
2.55 W
- Kivitel
CRC korrózióállósági osztály: 2 - mérsékelt korróziós igénybevétel
- Gyártói szám
8023702
- Üzemi nyomás (min.)
2 bar
- Max. üzemi feszültség
27.6 V/DC
- Üzemi feszültség (min.)
20.4 V/DC
- Tömítőanyag
NBR
- Funkció
zárt
- Súly
415 g
- Média-hőmérséklet (tartomány)
0 - 50 °C
- Médiahőmérséklet (max.)
50 °C
- Média hőmérséklet (min.)
0 °C
- Közepes
Sűrített levegő
- Névleges távolság
2 mm
- Jellemzők
P-csatlakozó G 1/4
- Kapcsolóelem funkció
Nyitó
IP65
- Max. környezeti hőmérséklet
+50 °C
- Környezeti hőmérséklet (min.)
0 °C
- Hatás
Nyugalmi állás zárva
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2204833 FESTO Vákuumszívóka OVEM-20-H-B-PO-CE N-2P 8023702 27.6 V/DC G 1/4, Hangtompító Névleges távolság 2 mm Ház anyaga Alumín
Leírás
Tudnivalók
A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
