Name: FESTO Vákuumszívóka VN-30-H-T6-PQ4-VA5-RO2 526146 QS-10, Hangtompító Névleges távolság 3 mm Ház anyaga POM Tömítőanyag N
Brand: FESTO
SKU: 2204225
Availability: BackOrder

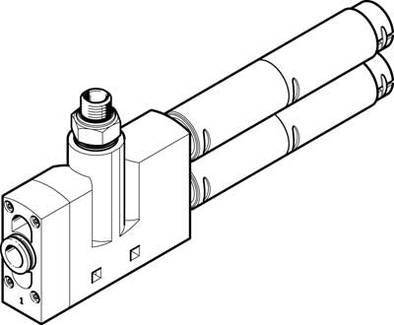

Hidraulikus szelep műszaki rajza két hengeres csatlakozóval. Elölnézet mutatja a szerelési és csatlakozási jellemzőket.

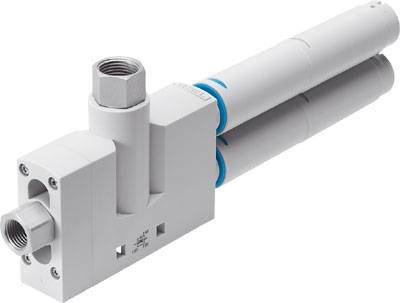

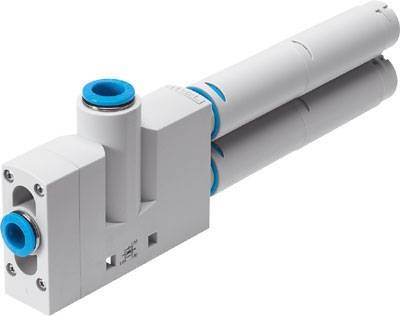

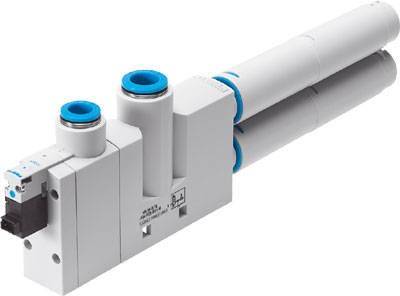

Hasonló kivitel

Összesen (93 990 Ft / Darab)

93 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Műszaki adatok

A hangtompító típusa: nyitott
Szerelés típusa: átmenő lyukkal
Tartozékokkal
Szellőzési idő névleges üzemi nyomáson: 0,1 s
Üzemi nyomás: 1 ... 8 bar
Üzemi nyomás a maximális szívási térfogatáramhoz: 3 bar
Üzemi nyomás max. Vákuum esetén: 3,7 bar
Működési közeg: sűrített levegő az ISO 8573-1: 2010 szerint [7: 4: 4]
Tetszés szerinti beépítési pozíció
Ejektor jellemzői: nagy vákuum
Standard
Megjegyzés a kezelő- és vezérlőközegről: Olajozott működés nem lehetséges
Integrált funkció: hangtompító nyitva
Felépítése: T-alakú
CRC korrózióállósági osztály: 1 - alacsony korróziós igénybevétel
Max. húzóforgónyomaték 0,8 Nm
Max. Szívó térfogatáram a légkör ellen: 186 l / perc
Max. Vákuum: 0,93
Közepes hőmérséklet: 0 ... 60 °C
Névleges üzemi nyomás: 6 bar
A laval fúvóka névleges szélessége: 3 mm
Pneumatikus csatlakozás 1: QS-10
Pneumatikus csatlakozás 3: hangtompító nyitva
A termék súlya: 189 g
Raszterméret: 24 mm
Hangnyomásszint névleges üzemi nyomáson: 78 dB (A)
Környezeti hőmérséklet: 0 ... 60 °C
Vákuumcsatlakozás: G1 / 4
Csatlakozó menet anyaga: kovácsolt alumínium ötvözet
Tömítések anyaga: NBR
Anyagfogó fúvóka: POM
Ház anyaga: POM megerősítés
Anyagcsillapító: öntött alumínium
POM
PU habanyag
Anyagsugaras fúvóka: kovácsolt alumínium ötvözet
Anyag csavaros csatlakozás: sárgaréz
Nikkelezett
Megjegyzés az anyagokhoz: Réz- és PTFE -mentes
Tartalmaz PWIS-t tartalmazó anyagokat
RoHS konform

Üzemi médium: Sűrített levegő

Termék típus: Vákuumszívóka

Ház anyaga: POM

Csatlakozó: QS-10
Hangtompító

Üzemi nyomás (max.): 8 bar

Üzemi hőmérséklet: 0 °C (min)

Üzemi hőmérséklet (min.): 0 °C

Kivitel: CRC korrózióállósági osztály: 1 - alacsony korróziós igénybevétel

Gyártói szám: 526146

Üzemi nyomás (min.): 1 bar

Tömítőanyag: NBR

Súly: 189 g

Média-hőmérséklet (tartomány): 0 - 60 °C

Médiahőmérséklet (max.): 60 °C

Média hőmérséklet (min.): 0 °C

Közepes: Sűrített levegő

Névleges távolság: 3 mm

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): 0 °C

UKCA: nem jellemző

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2204225 FESTO Vákuumszívóka VN-30-H-T6-PQ4-VA5-RO2 526146 QS-10, Hangtompító Névleges távolság 3 mm Ház anyaga POM Tömítőanyag N

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
