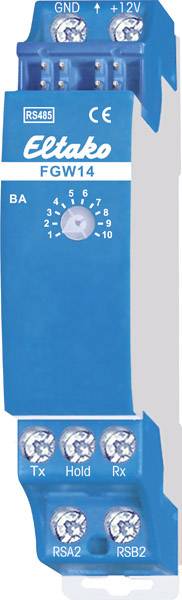

FGW14 Eltako RS485 busz LAN gateway Kalapsínes

Több átjáró. Kétirányú. Készenléti veszteség csak 0,5 watt. Moduláris eszköz a sínre történő felszereléshez. Az átjáró csak 1 TE széles, de többször is használható: Legfeljebb három rádióvevő modul csatlakoztatásához, az RS232 interfészen keresztüli közvetlen csatlakoztatáshoz a PC-hez, a régebbi 12-es sorozat buszkomponenseinek csatlakoztatásához vagy két RS485 buszcsatlakozójához. - 14 sorozatú busz. Csatlakozás az Eltako RS485 buszhoz. Keresztmetszetű busz és tápegység jumperrel. A tartóterminál csatlakozik a FAM14 vagy az FTS14KS-hez. A rádióvevő modulok párhuzamosan vannak csatlakoztatva az RSA2 és RSB2 alibusz-csatlakozókkal és a GND és + 12V tápegység csatlakozókkal. Legfeljebb 10 nyomógombos FTS12EM bemeneti modul csatlakoztatható sorba az RSA2 és RSB2 sub-busz sorkapcsokhoz, szükség esetén sorozatban a FEM rádióvevő modulokkal. A PC-csatlakozás a Tx és Rx csatlakozókkal történik. A 12. sorozatú hajtóműveket az RSA2 és RSB2 sub-busz sorkapcsokhoz kell csatlakoztatni. Itt nincs tartási kapcsolat. Egy második 14-es sorozatú buszt az RSA2 / RSB2 csatlakozókon keresztül táplálnak be. A BA üzemmód forgókapcsolóját az üzemeltetési utasítás szerint kell beállítani.

Ez a szöveg gépi fordítással készült.
