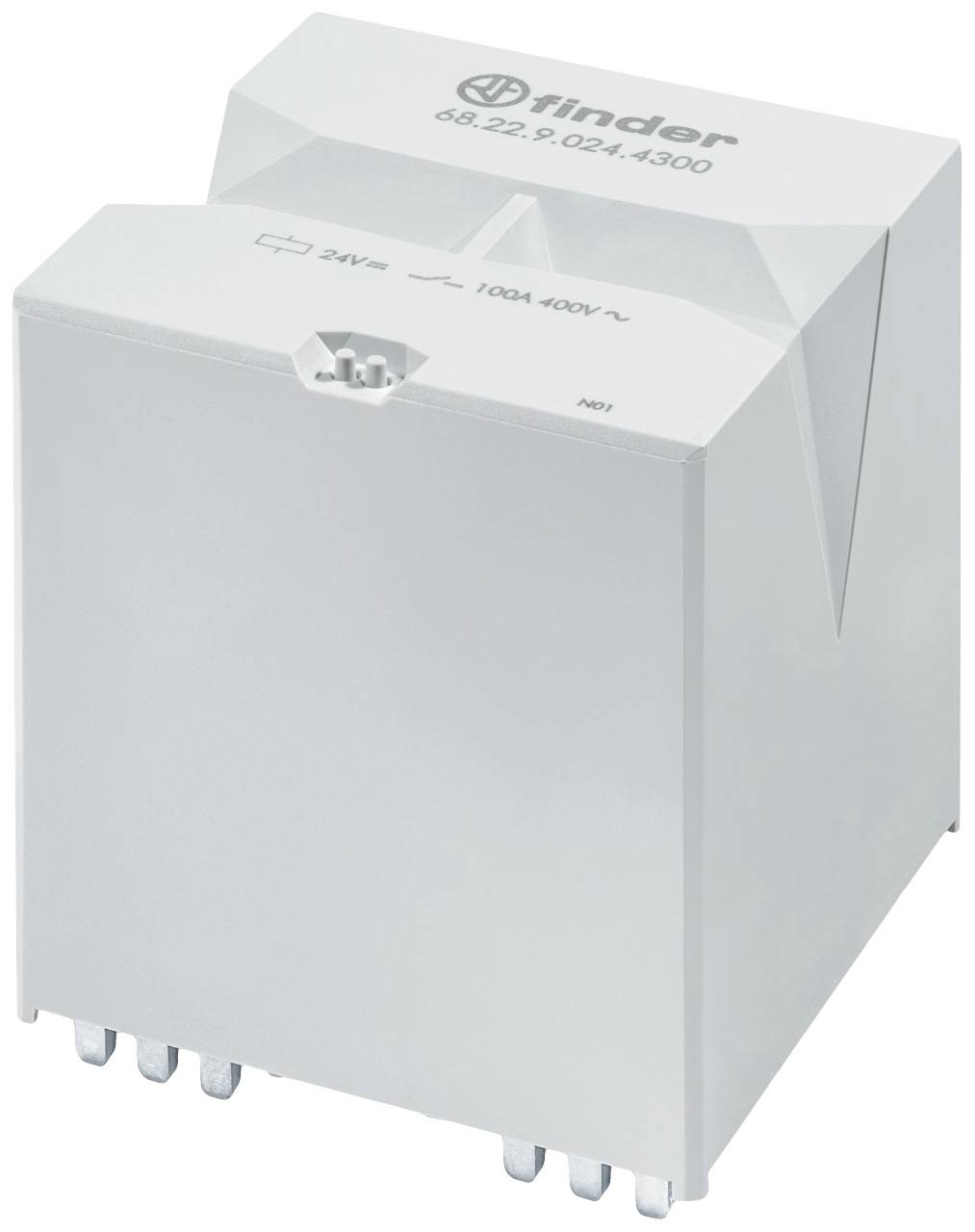

Hasonló kivitel
Hasonló kivitel
Finder 68.22.9.012.4300 Nyák relé 12 V/DC 100 A 2 záró 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Nyák relé
Névleges feszültség tekercs
12 V/DC
Érintkező típus
2 záró
Kapcsolási feszültség (max.)
690 V/AC
Max. kapcsolási áram
100 A
Adatlap (PDF)
8 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
16 528 Ft
3
3% = 537Ft
15 991 Ft
5
5% = 752Ft
15 776 Ft
10
5% = 895Ft
15 633 Ft
25
6% = 1056Ft
15 472 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (16 528 Ft / Darab)
16 528 Ft
ÁFA nélkül
Már csak 8 db érhető el
Műszaki adatok
- Termék típus
Nyák relé
- Gyártói szám
68.22.9.012.4300
- Névleges feszültség tekercs
12 V/DC
- Ellenállás (tekercs)
50 Ω
- Tekercs teljesítmény
2.9 W
- Érintkező típus
2 záró
- Érintkezőanyag
AgSnO2
- Kapcsolási feszültség (max.)
690 V/AC
- Max. kapcsolási áram
100 A
- Kapcsolási teljesítmény (max.)
40000 VA
- Csatlakozó
Nyák
- Szigetelési feszültség
630 V/AC
- Megszólalási idő
25 ms
- Hanyatlási idő
3 ms
- Élettartam (elektromos)
1x10^6
- Élettartam (mechanikus)
30 x 10³
- Jellemzők
Dugaszolható
RT II
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
+85 °C
- Gyártói szín
Fehér
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2586111 Finder 68.22.9.012.4300 Nyák relé 12 V/DC 100 A 2 záró 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2586111 Finder 68.22.9.012.4300 Nyák relé 12 V/DC 100 A 2 záró 1 db
Leírás
Nagy teljesítményű relé nyomtatott áramköri lapokhoz inverterekben vagy töltőállomásokban való használatra, 2 NO érintkező 100 A-hez (AC1), max. bekapcsolási áram 300 A - 1 ms, hídérintkezők, érintkező anyaga AgSnO2, érintkezőnyílás 3,6 mm-nél nagyobb, névleges feszültség 400 V AC, max kapcsolási feszültség 690 V AC, max kapcsolási teljesítmény AC1/AC7a (400 V AC) 40 000 VA (érintkezőnként), max kapcsolási kapacitás AC15 (230 V AC) 4 600 VA, 1 fázisú motor terhelés, AC3 üzem (230 V AC) 2,2 kW, minimális kapcsolási terhelés 1000 mW 10 V/10 mA-nál, környezeti hőmérséklet -40 és + 70 °C között, max. 85 °C energiatakarékos üzemmódban. Max. folyamatos érintkezési áram, szabályozási tartomány és működés a tartási feszültség tartományban, névleges tekercsteljesítmény 2,9 W, minimális tartási teljesítmény 0,7 W, tekercsfeszültség 12 V DC, normál működés: munkatartomány 0,90-1,1 x Un, energiatakarékos üzemmódban : 0,95-2,5 x Un (kevesebb, mint 1 s), a tartási feszültség tartománya 0,5 x Un, az áramköri lap és a relé alaplapja közötti távolság 1,5 mm
