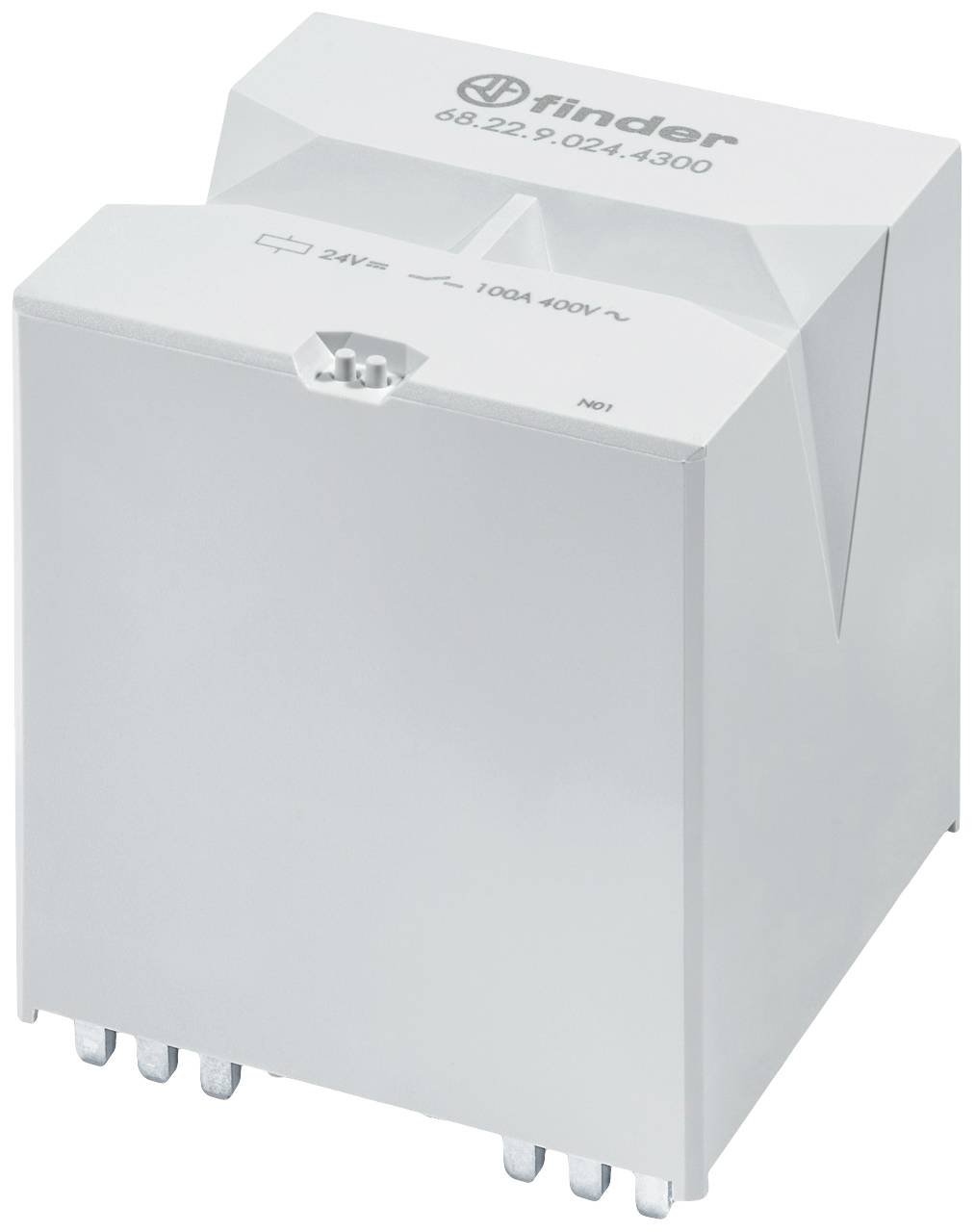

Finder 68.22.9.024.4300 Nagyteljesítményű nyák relé 400 V/AC 100 A 2 záró 1 db darab
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Nagyteljesítményű nyák relé
Névleges feszültség tekercs
400 V/AC
Érintkező típus
2 záró
Kapcsolási feszültség (max.)
690 V/AC
Adatlap (PDF)
11 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
16 528 Ft
3
3% = 537Ft
15 991 Ft
5
5% = 752Ft
15 776 Ft
10
5% = 895Ft
15 633 Ft
25
6% = 1056Ft
15 472 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (16 528 Ft / Darab)
16 528 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csomagolás
darab
- Termék típus
Nagyteljesítményű nyák relé
- Gyártói szám
68.22.9.024.4300
- Névleges feszültség tekercs
400 V/AC
- Megszólalási feszültség (min.)
21.6 V/DC
- Megszólalási feszültség (max.)
26.4 V/DC
- Tekercs teljesítmény
2.9 W
- Érintkező típus
2 záró
- Érintkezőanyag
AgSnO2
- Kapcsolási feszültség (max.)
690 V/AC
- Max. kapcsolási áram
100 A
- Kapcsolási teljesítmény (max.)
40000 VA
- Csatlakozó
Nyák
Relé védelmi típus RT II
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
+70 °C
- Hossz
52.5 mm
- Szélesség
52.5 mm
- Magasság
57.5 mm
- Méret
(H x Sz x Ma) 52.5 x 52.5 x 57.5 mm
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2638137 Finder 68.22.9.024.4300 Nagyteljesítményű nyák relé 400 V/AC 100 A 2 záró 1 db darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2638137 Finder 68.22.9.024.4300 Nagyteljesítményű nyák relé 400 V/AC 100 A 2 záró 1 db darab
Leírás
Nagy teljesítményű relé nyomtatott áramköri lapokhoz inverterekhez vagy töltőállomásokhoz, 2 NO érintkező 100 A-hez (AC1), max. bekapcsolási áram 300 A - 1 ms, hídérintkezők, érintkező anyaga AgSnO2, érintkezőnyílás 3,6 mm-nél nagyobb, névleges feszültség 400 V AC, max kapcsolási feszültség 690 V AC, max kapcsolási teljesítmény AC1/AC7a (400 V AC) 40 000 VA (érintkezőnként), max kapcsolási kapacitás AC15 (230 V AC) 4 600 VA. Egyfázisú motorterhelés, AC3 üzem (230 V AC) 2,2 kW, minimális kapcsolási terhelés 1000 mW 10 V/10 mA-en, környezeti hőmérséklet -40 és + 70 °C között, max. folyamatos érintkezőárammal és működési tartományon belüli szabályozással, környezeti hőmérséklet akár 85 °C im energiatakarékos módban. Max. folyamatos érintkezési áram, szabályozási tartomány és működés a tartási feszültség tartományban, névleges tekercsteljesítmény 2,9 W, minimális tartási teljesítmény 0,7 W, tekercsfeszültség 24 V DC, normál működés: működési tartomány 0,90-1,1 x Un, energiatakarékos üzemmódban : 0,95-2,5 x Un (kevesebb, mint 1 s), a tartási feszültség tartománya 0,5 x Un, az áramköri lap és a relé alaplapja közötti távolság a levegő keringtetéséhez 1,5 mm.
