Finder biztonsági relé, 24 V/DC, 400 V/AC 8A, 2 váltós, 50.12.9.024.1000
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Nyák relé
Névleges feszültség tekercs
24 V/DC
Vezérlés
monostabil, 1 tekercs
Érintkező típus
2 váltó
Kapcsolási feszültség (max.)
400 V/AC
Adatlap (PDF)
264 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
3693Ft
3
6% = 212Ft
3481Ft
5
8% = 297Ft
3396Ft
10
10% = 354Ft
3339Ft
25
11% = 410Ft
3283Ft
50
13% = 488Ft
3205Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (3693Ft / Darab)
3693Ft
ÁFA nélkül
Főbb jellemzők
8 A-es biztonsági nyák-relé , 50-es sorozat
Műszaki adatok
- AC1 kapcsolási teljesítmény: 2000 VA
- AC15 kapcsolási teljesítmény: (230 V AC): 500 VA
- AC3 1-fázisú motorterhelés, 230 V/AC üzemmód: 0,37 kW
- DC 1 kapcsolóáram: (30/110/220 V): 8/0,65/0,2 A
- Kapcsolási terhelés: (5 V/5 mA): 300 mW
- U-állóság: tekercs/érintkező (1,2/50 µs): 6 kV
- Működési terület: DC-tekercs: 0,75 - 1,2 Un
- Termék típus
Nyák relé
- Gyártói szám
50.12.9.024.1000
- Névleges feszültség tekercs
24 V/DC
- Megszólalási feszültség (min.)
18 V/DC
- Megszólalási feszültség (max.)
28.8 V/DC
- Vezérlés
monostabil, 1 tekercs
- Ellenállás (tekercs)
750 Ω
- Érintkező típus
2 váltó
- Érintkezőanyag
AgNi
- Kapcsolási feszültség (max.)
400 V/AC
- Max. kapcsolási áram
8 A
- Kapcsolási teljesítmény (max.)
2000 VA
- Kúszóút távolság
8 mm
- Csatlakozó
Forrcsúcsok
- Élettartam (elektromos)
100000 kapcsolási ciklus
- Élettartam (mechanikus)
10 millió kapcsolás
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
+70 °C

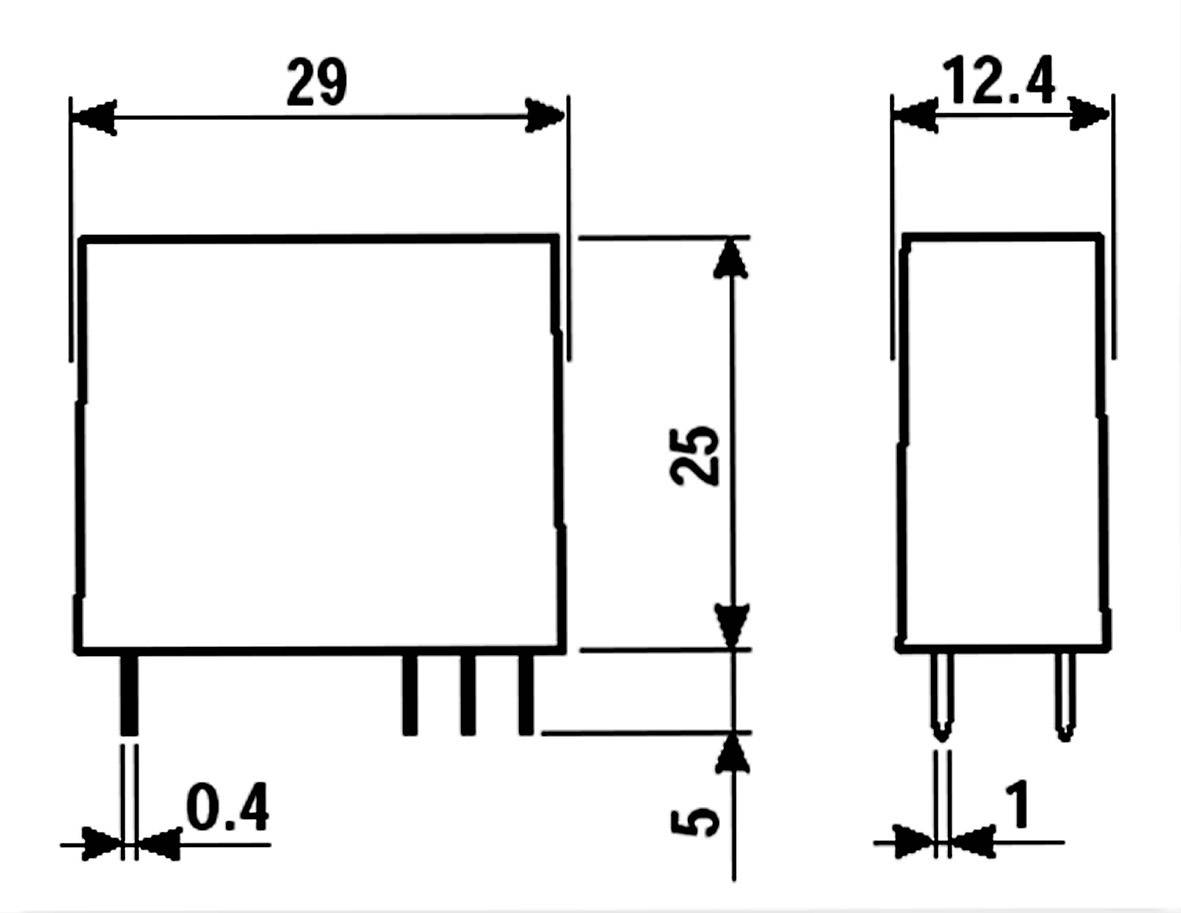

- Hossz
29 mm
- Szélesség
12.4 mm
- Magasság
25 mm
- Méret
(H x Sz x Ma) 29 x 12.4 x 25 mm
- Tartalom
1 db
- RoHS konform
Igen
- Kivitel
Biztonsági relé
- Névleges feszültség
24 V/DC
- Kapcsolási teljesítmény
(AC1) 2000 VA
- Kapcsolási feszültség
400 V/AC
- Kapcsolóáram
8 A
- Feszítőszilárdság
2500 V
- Típus
50.12.9.024.1000
- Környezeti hőmérséklet
-40 - +70 °C
8 A
12.4
25 mm
29 mm
15 A
FALSE
Polarity free
Mono stable
TRUE
Single contact
FALSE
PCB connection
24-24 V
DC
FALSE
18-28.8 V
DC
0
0
2
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 503186 Finder biztonsági relé, 24 V/DC, 400 V/AC 8A, 2 váltós, 50.12.9.024.1000
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 503186 Finder biztonsági relé, 24 V/DC, 400 V/AC 8A, 2 váltós, 50.12.9.024.1000
Leírás

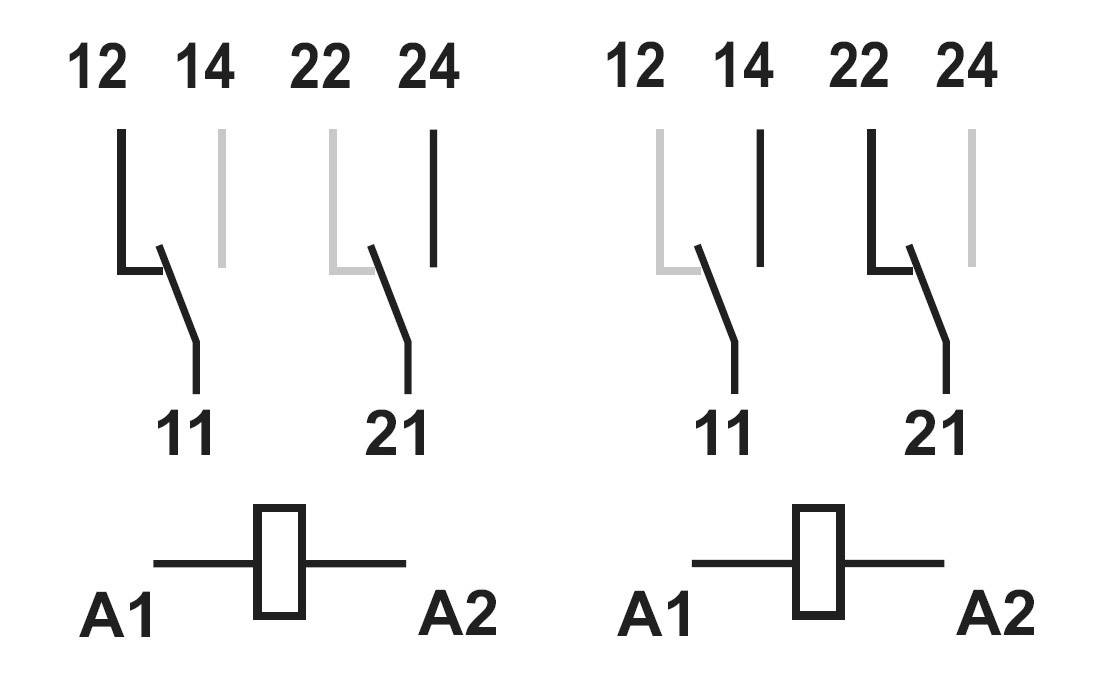

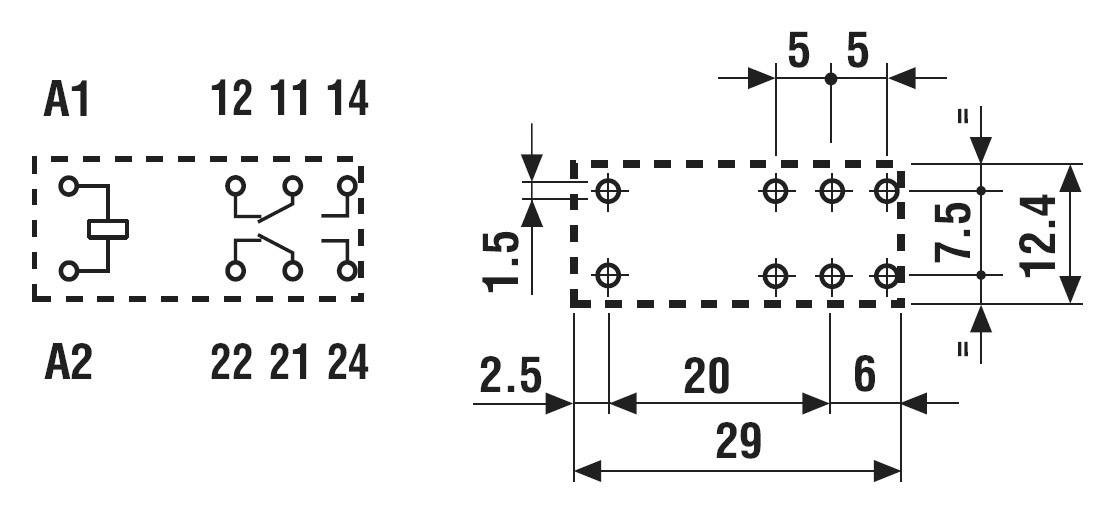

Nyák-relé EN 50205:2002 szerinti, B-típusú kényszervezetésű érintkezőkkel és 2 átkapcsoló érintkezővel (az EN50205:2002 szerint a kényszervezetésű érintkezőként csak egy nyitó és egy záró 11-12 és 21-24 vagy 21-22 és 11-14 használható!). A szomszédos érintkezők osztott elrendezésűek. Tekercsek DC esetén: "Biztonságos leválasztás" a VDE 0106, EN 50178, EN 50178, EN 60204 és EN 60335 szerint.
Tudnivalók
Akkor beszélhetünk kényszervezetésről, ha az (egy készlethez tartozó) érintkezők úgy kapcsolódnak egymáshoz mechanikailag, hogy a nyitó és a záró nem lehet egyidejűleg zárt helyzetben. Eközben biztosítani kell, hogy a teljes élettartam alatt - még akadályozott érintkezés esetén is - az érintkezők egymástól mérhető távolsága legalább 0,5 mm legyen. Érintkezőanyag-választás: AgNi - ohm-os ill. kissé induktív terhelés esetén. AgNiAu (keményaranyozással) - érintkezőáramok esetén < 20 mA. AgSnO2 (ezüst-cink-oxid) - max. 100 A bekapcsolási áramokhoz (< 5 ms) pl. lámpaterhelésekhez. Engedélyek: IMQ, TÜV, cRUus.
