Fischer 090919 FAZ II 8/10 K NV Horgonycsap 1 készlet vásárlása

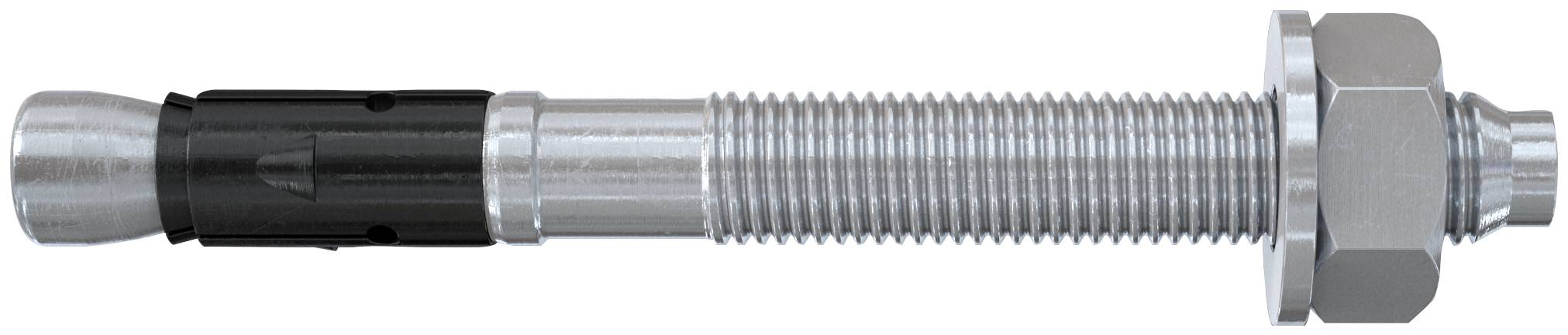

Fém tágulódugós horgony menetes szárral, ujjal és hatszögletű anyával, vízszintesen fehér háttéren ábrázolva.

Két Fischer nehézterhelésű horgony FAZ II fémanyával bliszter csomagolásban. Alkalmas 240 kg-ig terjedő terhekhez és R 120-as tűzvédelmi osztályba sorolással.

Egy fúró jobbról hatol be egy mintázott anyagból álló falba. Egy piros nyíl mutatja a fúrás irányát.

Egy diagram egy betonfalba történő injektálást mutat, amelyen egy nyíl jelzi az anyag áramlásának irányát.

Csavarrögzítő horgony illusztrációja betonfalban. Egy nyíl mutatja, hogyan kell meghúzni az anyát a horgony rögzítéséhez.

A csapszegvágó hibásan van a falba rögzítve; a 'Tinst' felirat jelzi a forgásirányt.

Műszaki rajz: Egy csapszeg bebetonozva, metszeti ábrázolásban. A csapszeg részletezi a lehorgonyzást.

Egy fúrólyuk átmérőjének diagramja betonfalon, jelöléssel: h2,nc = h2 + 15 mm, amely a fúró meghosszabbítási vonalát mutatja.

Fúrási folyamat: A fúró áthatol az anyagon, a fúrólyukak 3-szor hosszabbak, mint az átmérő. A diagram az anyagrétegeket és a fúró mozgását mutatja.

Az diagram egy téglafallal mutatja, amelynek szigetelőrétege anyaggal van kitöltve. Egy kereszt jelzi, hogy a szigetelőréteget nem szabad áttörni.

Egy dübelmechanizmus metszeti ábrázolása. Mutatja, hogyan rögzül egy dübel a falban, piros nyíllal jelölve.

Illusztráció egy dübelről egy falban, egy nyíllal, amely a forgásirányt mutatja. A 'Tinst C' szöveg a dübel jobb oldalán olvasható.

Egy nehézterhű tipli képe, amely egy falba van behelyezve. A tipli mutatja a falazatban való rögzítését a menettel és anyával.

Egy csavar sematikus ábrázolása betonfalban. Egy piros vonal mutat a 'SL-H' jelöléssel ellátott csavarfejre.

Fúrórögzítő a falba szerelve. Egy szem ikon piros nyíllal mutat a rögzítőre. Piros figyelmeztető szimbólum.

Egy dübelrögzítő mechanizmus ábrázolása egy falban, csavarral biztosítva. Egy piros nyíl mutatja a forgásirányt.

Dübel a falban csavarral, nyilak, amelyek a forgásirányt mutatják, és figyelmeztető szimbólumok; útmutató a helyes szereléshez és óvatossághoz.

Egy horgony ábrázolása egy fal felületén. Egy anyát csavarnak, hogy a horgonyt a fal anyagában rögzítsék vagy kioldják.

Diagram egy betonba épített horgonycsavarról, menettel, anyával és nyíllal, amely forgó mozgást jelez.

Egy betonfal metszete egy lehorgonyzással. A jobb oldalon a meghúzás iránya egy piros nyíllal van jelölve.

'Egy dübel illusztrációja egyfalban, bemutatja a rögzítést és a kapcsolódást az építőanyagban, a csavar keresztmetszetben ábrázolva.'

Műszaki rajz két nehézterhű dübel betonban, amely bemutatja a konstrukciós méreteket, mint például a becsavarási mélység és a beton vastagsága. A maximális és minimális terhelés szimbólumai is fel vannak tüntetve.

1/22

Adatlap (PDF)

Szállítás: 9. 18. P.

5 készlet

Szám

készlet

Összesen (1409Ft / Darab)

1409Ft

ÁFA nélkül

Már csak 5 készlet érhető el

Jogellenes tartalom bejelentése

Főbb jellemzők

fischer csavarhorgony FAZ II 8/10 K NV

Tágító kapocs a maximális teherbírás érdekében: Ez azt jelenti, hogy kevesebb rögzítési pontra és kisebb rögzítőlapokra van szükség. Ezzel időt és költséget takaríthatunk meg.
Könnyű összeszerelés: kevés kalapácsütés és minimális meghúzási csúszás. Ez időt és energiát takarít meg.
Maximális biztonság alagutakban és uszodákban.
Általános típusengedély a FAZ II, FAZ II R és FAZ II HCR fischer csavaros horgonyokhoz (M6 - M24 átmérő) acélszálbetonba történő rögzítéshez.

Műszaki adatok

Átmérő: 8 mm

Termék típus: Horgonycsap

Anyag: Acél

Hossz: 38 mm

Csavar átmérő: 8 mm

Méret: (Ø x H) 8 mm x 38 mm

Alkalmas: Beton
Mészhomokkő, tömör

Tartalom: 1 készlet

Külső Ø: 8 mm

Jellemzők: Anyával

Anyagjellemző: Galvanikusan cinkezett

Dokumentumok és letöltések

Adatlap

Adatlap 3065913 Fischer 090919 FAZ II 8/10 K NV Horgonycsap 1 készlet

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3065913 Fischer 090919 FAZ II 8/10 K NV Horgonycsap 1 készlet

Információ

Információ 3065913 Fischer 090919 FAZ II 8/10 K NV Horgonycsap 1 készlet

Leírás

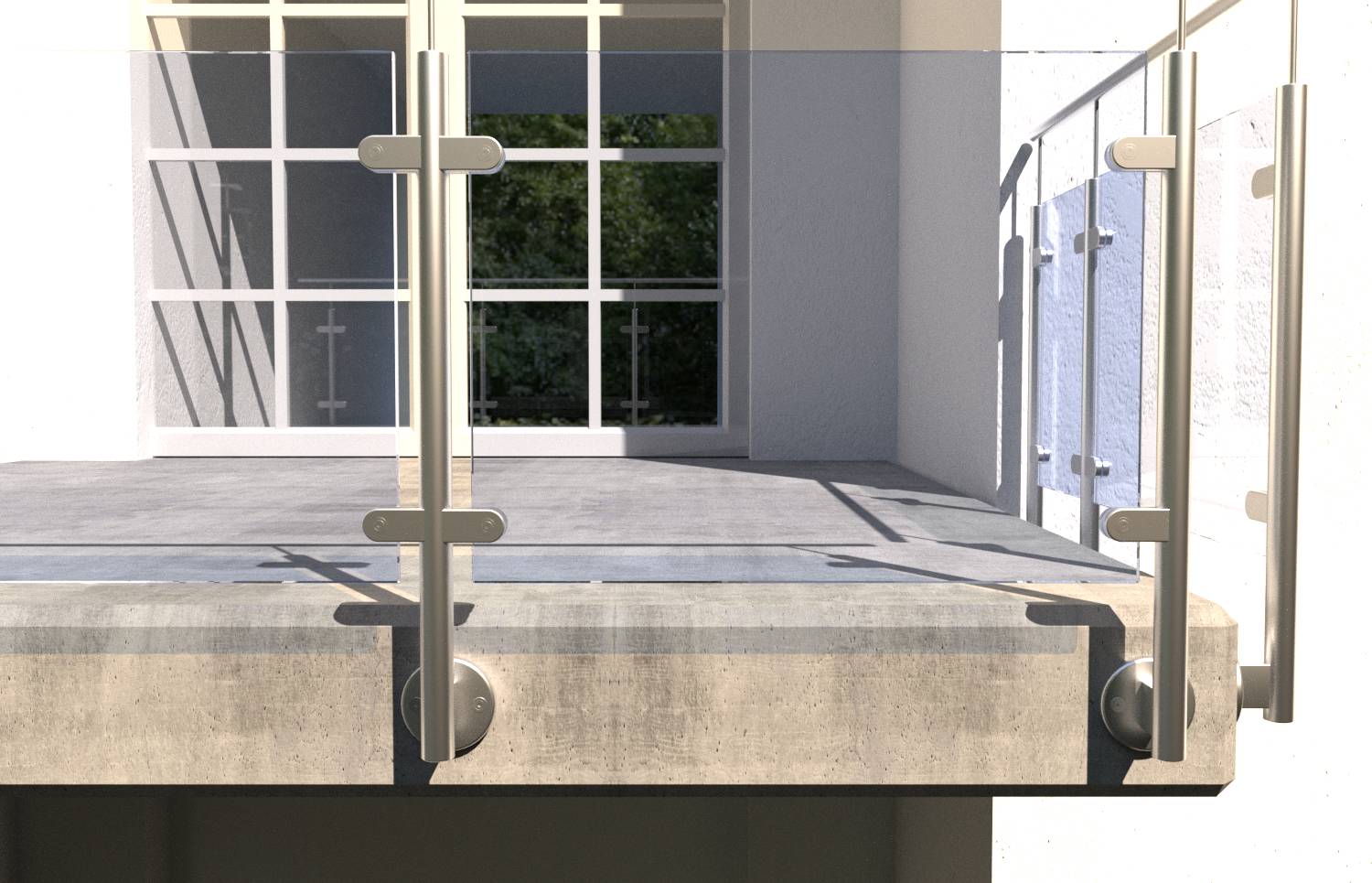

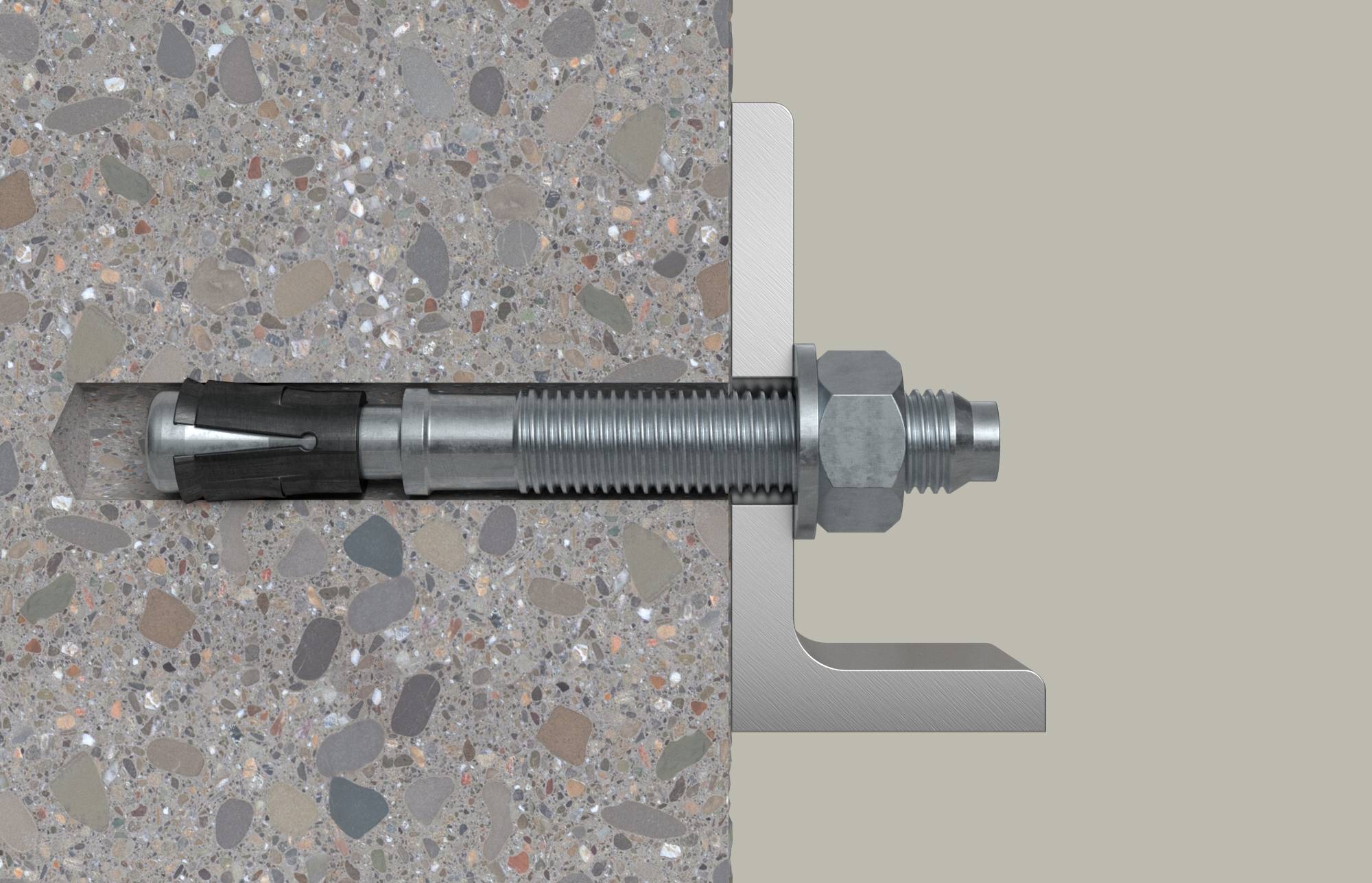

A FAZ II fischer csavarhorgony nehéz tárgyak betonhoz való rögzítéséhez ajánlott. A bevált tágulási kapocs segítségével az acél dübel a legmagasabb követelményeknek is megfelel. Az anya meghúzásakor a feszítőkapocs a furat falához szorítja, és erőteljes rögzítést garantál. Az acél dübel könnyen felszerelhető: kalapáccsal beütjük, majd nyomatékkulccsal meghúzzuk - kész. A horganyzott acélból készült horgony különösen rugalmasan használható, mert sokféle beltéri tárgy rögzítésére használható, mint például TV-konzolok, lépcsőkorlátok vagy kábeltálcák.

Ez a szöveg gépi fordítással készült.

Szállítás tartalma

2 db csavaros horgony FAZ II 8/10
