Fischer 090931 HM 6 x 37 S K NV Üreges tipli 37 mm 12 mm 1 készlet vásárlása

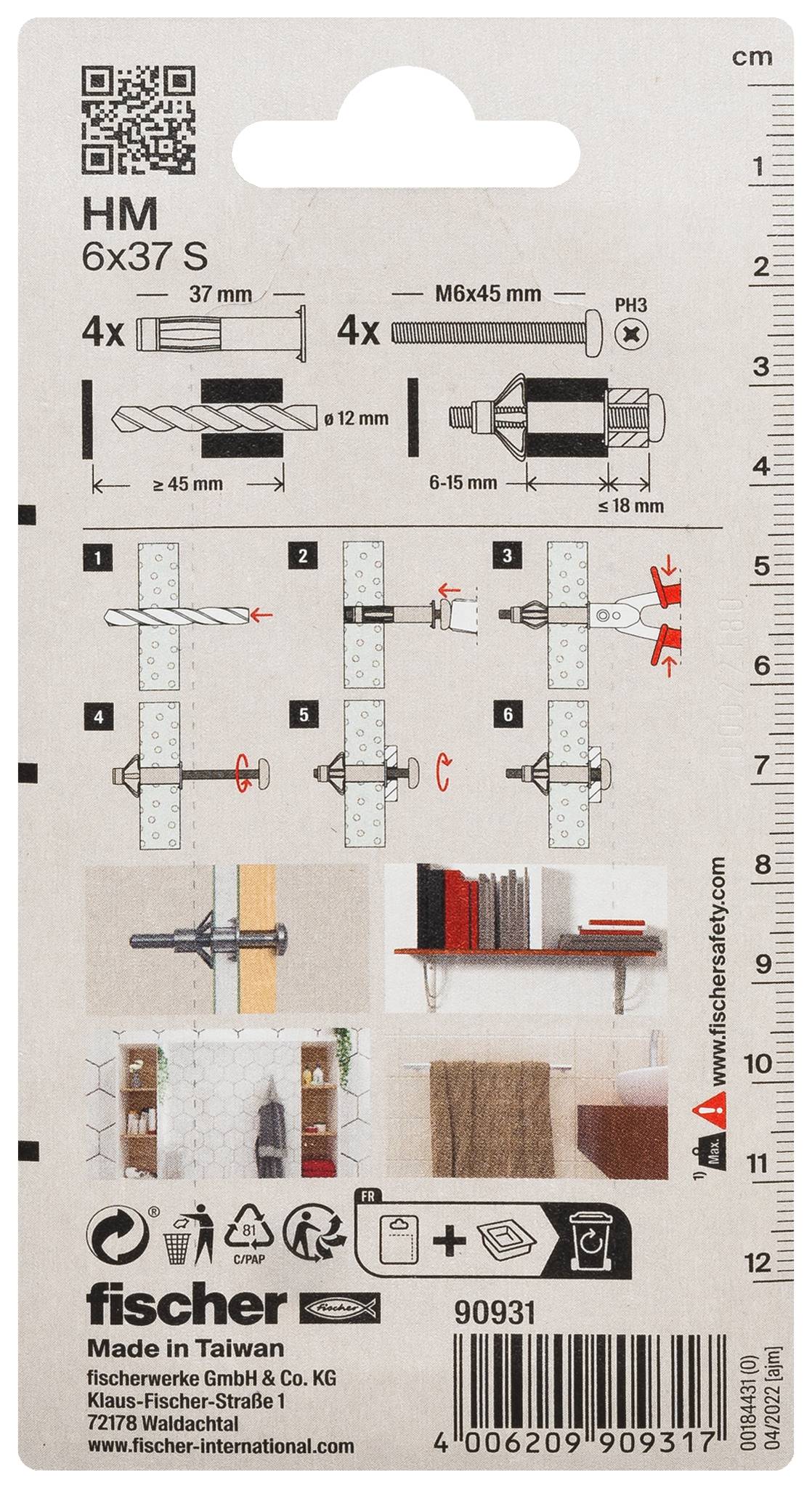

Fischer HM M6x37 S üreges falitömlő csomag, 4 darab, csavarokkal, tiszta buborékfóliás csomagolásban.

Fischer HM-dübel csomag, M6 méret, 6x37 mm méretben, 4 darab. Tartalmaz fém hüvelyhorgonyt, terhelhető rögzítésekhez alkalmas.

A fúró jobbról hatol be egy anyagdarabba, amelyen pontok vannak; a piros nyíl befelé mutat.

Csavarhorony diagramja fal bekötéséhez. Egy piros nyíl mutatja a meghúzás irányát.

A diagram bemutat egy fali rögzítést, amelyen dübelek és piros rögzítőbilincsek láthatók a rögzítéshez.

Egy kulcsos dübel behelyezésre kerül egy lyukas lemezbe. Egy csavar jobbra fordul, hogy rögzítse a dübelt.

Egy szerkezeti rögzítés vázlata: horgonycsavar egy falban, jobbra történő forgómozgással jelölve.

Egy fal keresztmetszete egy csavarral rögzített horgonnyal, amely áthalad a falon, bemutatja a rögzítés módját és elhelyezkedését.

A csatlakozót egy foglalatba helyezik. A piros nyíl a behelyezés irányát mutatja. A szaggatott vonal a csatlakoztatás előtti pozíciót jelzi.

A fúró egy piros nyíl jelzéssel ellátott anyagba hatol be. Az anyag pontokkal van tele, ami egy lehetséges szerkezetre utalhat.

Egy fal lehorgonyzásának keresztmetszete: Balra egy horgonyhüvely a falban, jobbra egy csavar alátéttel, a nyíl a húzás irányát mutatja.

Egy szétnyíló anyacsavar vázlatos ábrázolása, amely egy fali horgonyban van rögzítve. A nyíl a meghúzás forgásirányt mutatja.

Szerelési útmutató egy tipli és csavar fali rögzítéséhez. A csavart el kell forgatni, hogy biztonságos rögzítést biztosítsunk.

A fal egy falmegerősítő horgonyának keresztmetszete látható, amelynek részei a horgonycsavar, az alátét és a fal rögzítésére szolgáló lemez.

Egy horgony műszaki rajza fal szerkezetében méretjelöléssel: d₀, dₛ, dₚ, tₓ, lₛ. Rögzítési mód és beépítési mélység ábrázolása.

1/15

Adatlap (PDF)

Szállítás: 9. 21. H.

8 készlet

Mennyiség (készlet)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

készlet

Összesen (1882Ft / Darab)

1882Ft

ÁFA nélkül

Már csak 8 készlet érhető el

Jogellenes tartalom bejelentése

Főbb jellemzők

fischer üreges fém dübel HM 6 x 37 S metrikus csavarral

A szórókarok nagy érintkezési felületének köszönhetően nehéz tárgyakat tart a panelépítő anyagokban.
Rugalmas szerelés: a csavar meglazítható és újra meghúzható.
Fordulás tilos: A dübel szélén lévő karom tartja a tiplit a panel építőanyagában.
Alkalmas előzetes behelyezésre.
Metrikus csavarral kiegészítve.

Műszaki adatok

Átmérő: 12 mm

Termék típus: Üreges tipli

Anyag: Fém

Hossz: 37 mm

Méret: (Ø x H) 12 mm x 37 mm

Alkalmas: Gipszkarton lemez
Feszített vasbeton üreges lap
Feszített lapok
Furnérlemez

Tartalom: 1 készlet

Külső Ø: 12 mm

Dokumentumok és letöltések

Adatlap

Adatlap 3065930 Fischer 090931 HM 6 x 37 S K NV Üreges tipli 37 mm 12 mm 1 készlet

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3065930 Fischer 090931 HM 6 x 37 S K NV Üreges tipli 37 mm 12 mm 1 készlet

Leírás

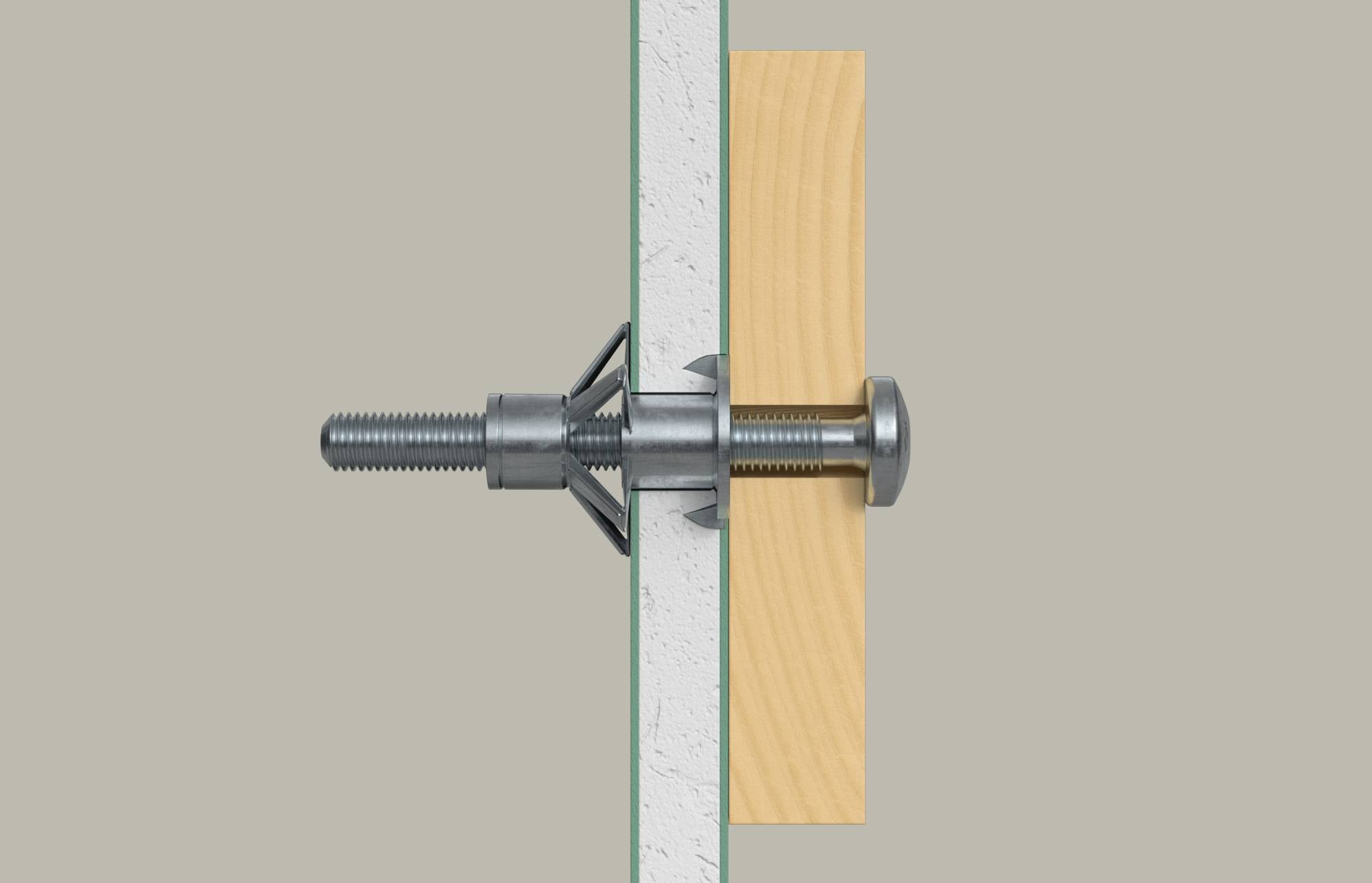

A fischer üreges fémdübel HM-S egy sokoldalú, metrikus csavaros üreges dübel minden 3-50 mm falvastagságú panelépítő anyaghoz. A tiplit a fischer HM-Z 1 szerelőfogóval kell behelyezni az előre elhelyezett szerelvénybe. A fogóval az üregben lévő tiplit a panel építőanyagához kell húzni. A szórókarok felhajtják és a lemez hátuljához nyomódnak. Alternatív megoldásként csavarhúzóval vagy akkus csavarhúzóval is összeszerelhető. A metrikus belső menetnek köszönhetően a rögzítés többször is fel- és levehető. A fischer üreges fém dübel HM alkalmas lámpák, képek és könnyű fali polcok rögzítésére a belső térben.

Ez a szöveg gépi fordítással készült.

Szállítás tartalma

4 db üreges fém dübel HM 6 x 37
4 x csavar M 6 x 45
