Fischer 519784 30-50 PM U AL Végkapocs
EAN:
Gyártól szám:
Rendelési szám:
30 készlet
Szám (csomagméret 10 db)
Összesen (15 740 Ft / Darab)
15 740 Ft
ÁFA nélkül
Főbb jellemzők

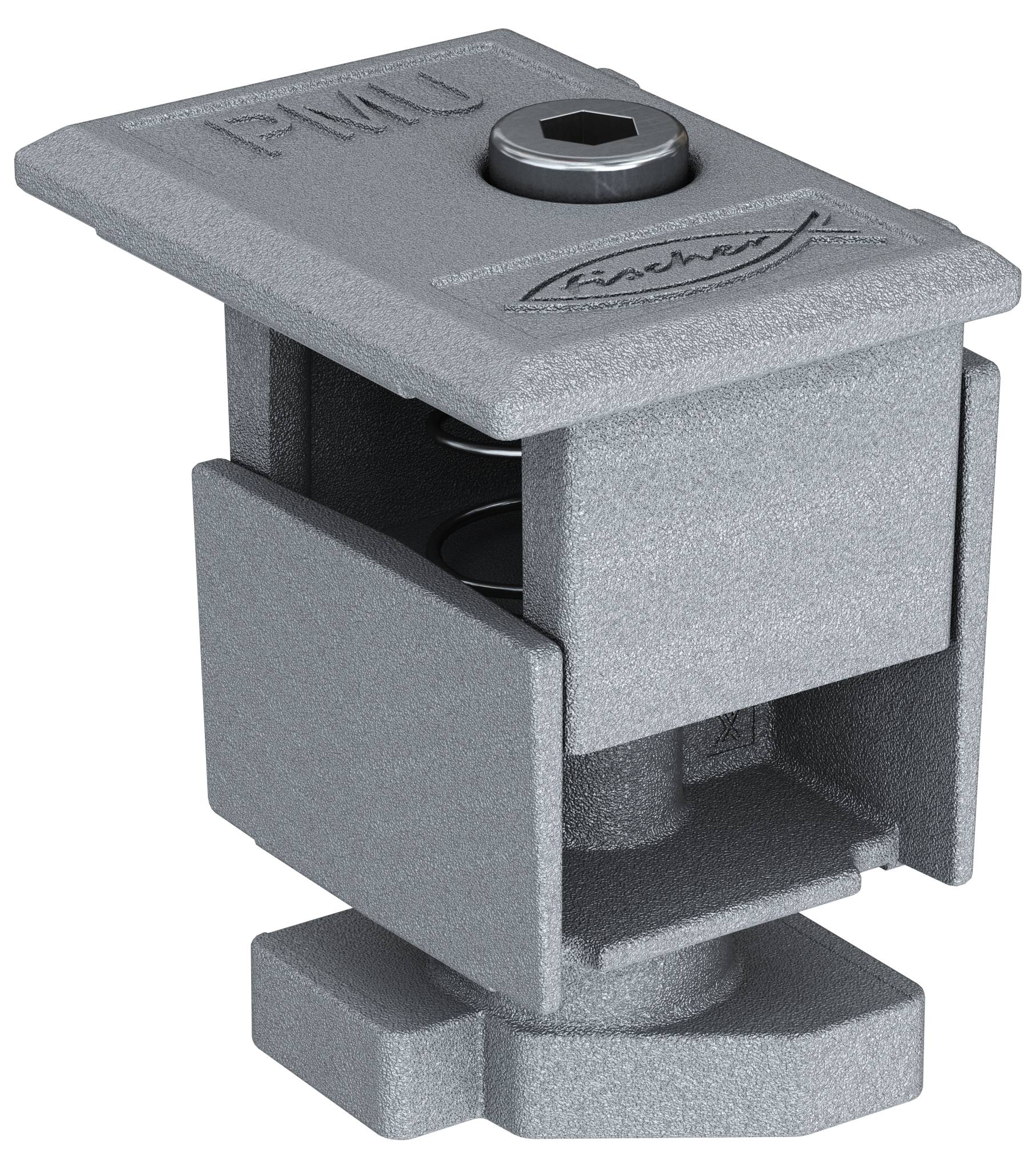

fischer univerzális végbilincs előszerelt PM U AL 30-50 alumínium
- Univerzálisan alkalmazható 30-50 mm vastag panelekhez
- Gyors beillesztés a profilba
- Lapos és süllyesztett csavarral az árnyékok elkerülése érdekében
- EN AB 46100 alumíniumból készült
- Helyezze be az előre összeszerelt PM U univerzális bilincs alsó részét a sín felső hornyába
- Forgassa el az előre összeszerelt PM U univerzális bilincset az óramutató járásával megegyező irányba, ha végbilincsként szeretné használni, és az óramutató járásával ellentétes irányba, ha középső bilincsként használja.
- Rögzítse a PV-modult 10 Nm-es meghúzási nyomatékkal a hatlapfejű csavarra (TCEI).
- Alkalmas a következőkhöz:

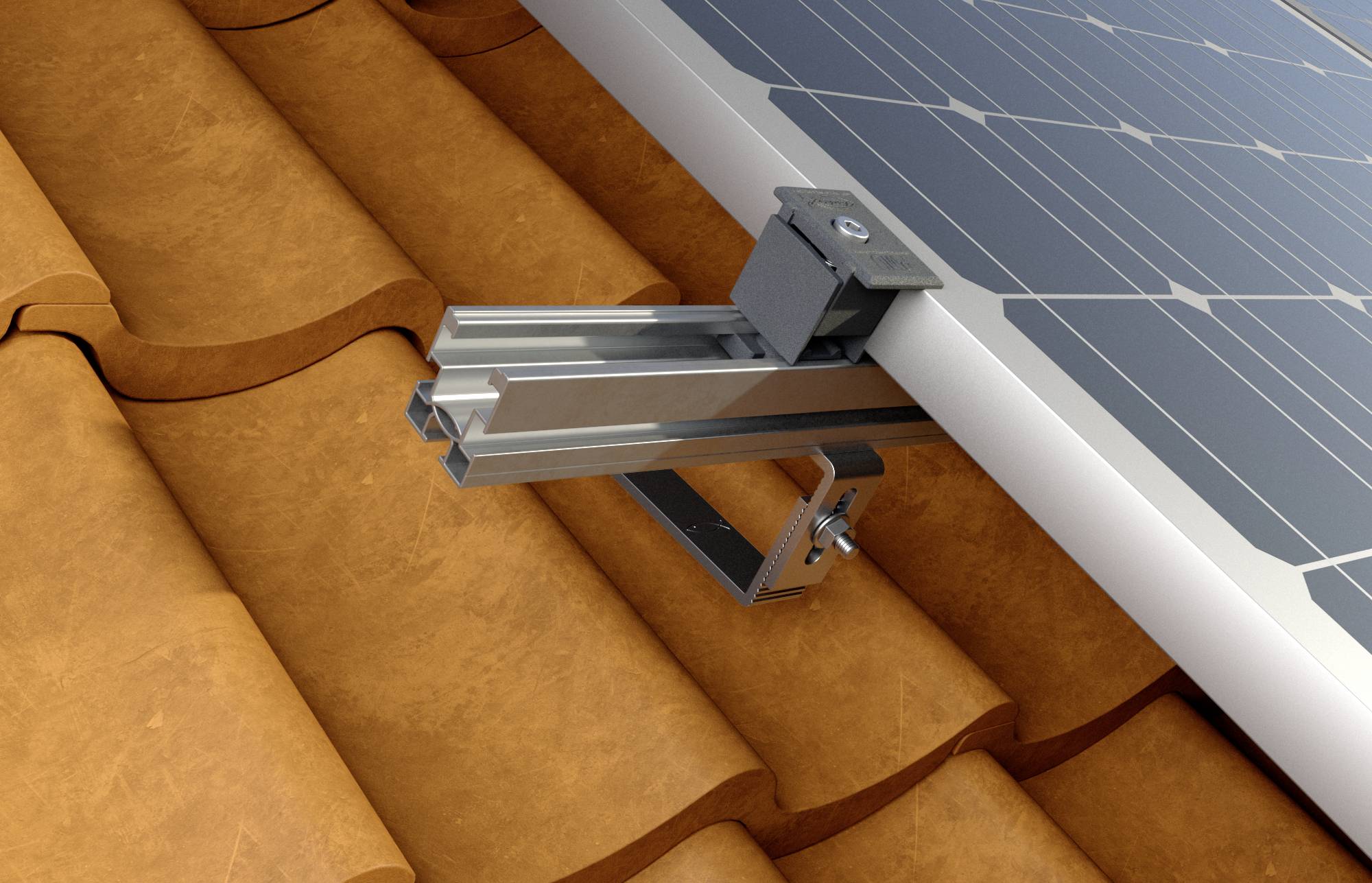

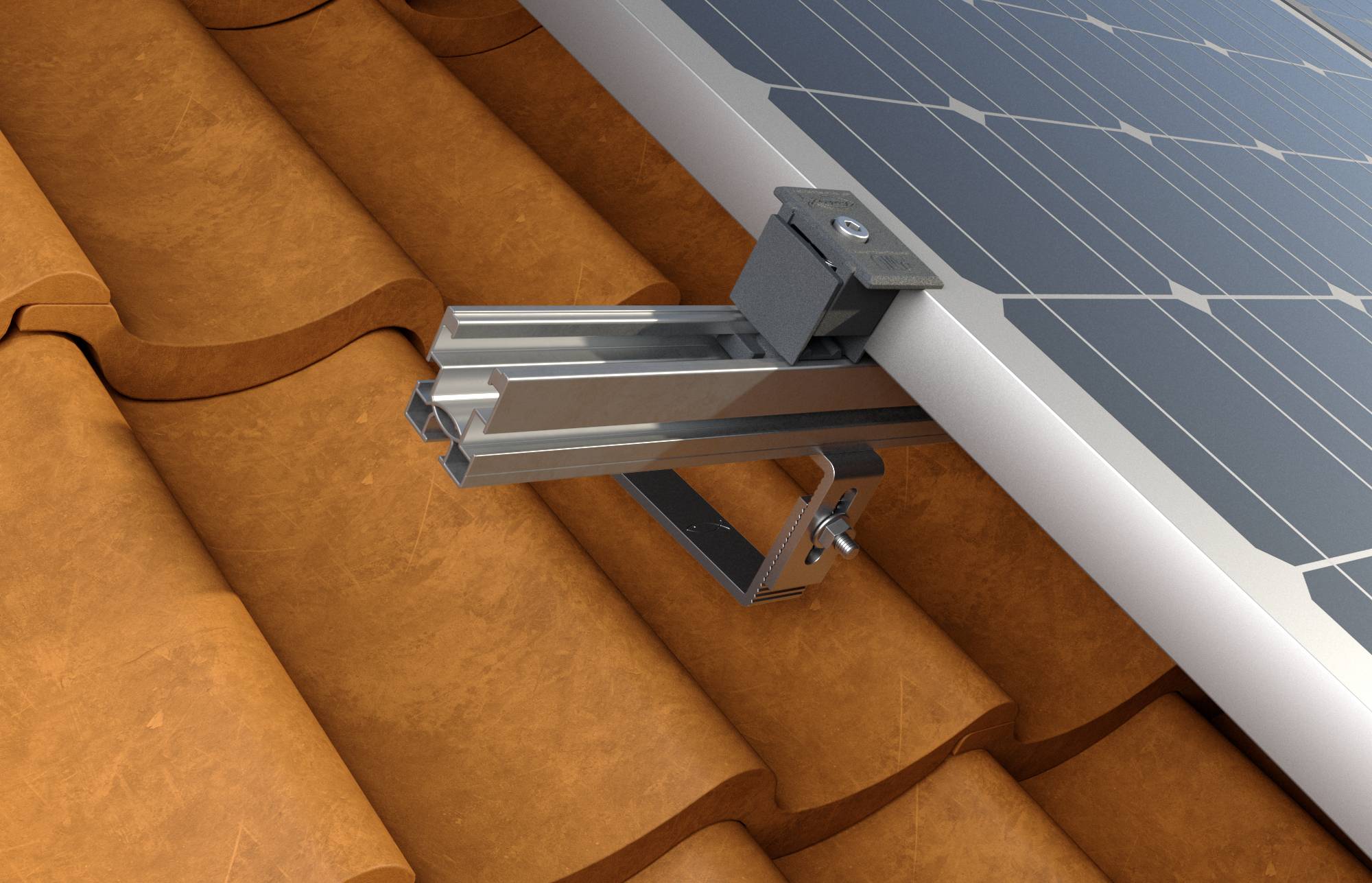

- Ferdetetős rendszerek horgokkal
- Lapostetős rendszerek háromszög kerettel

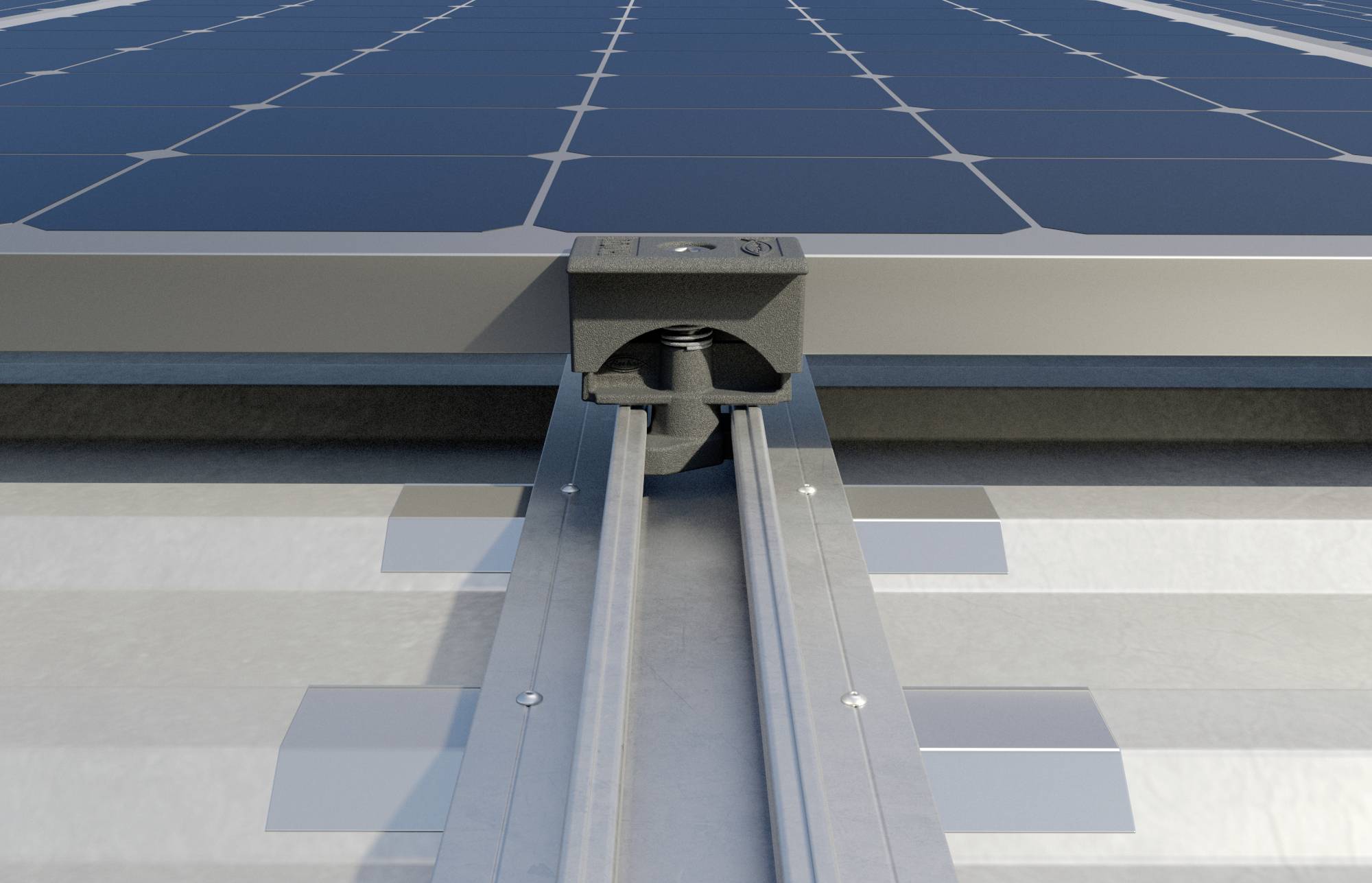

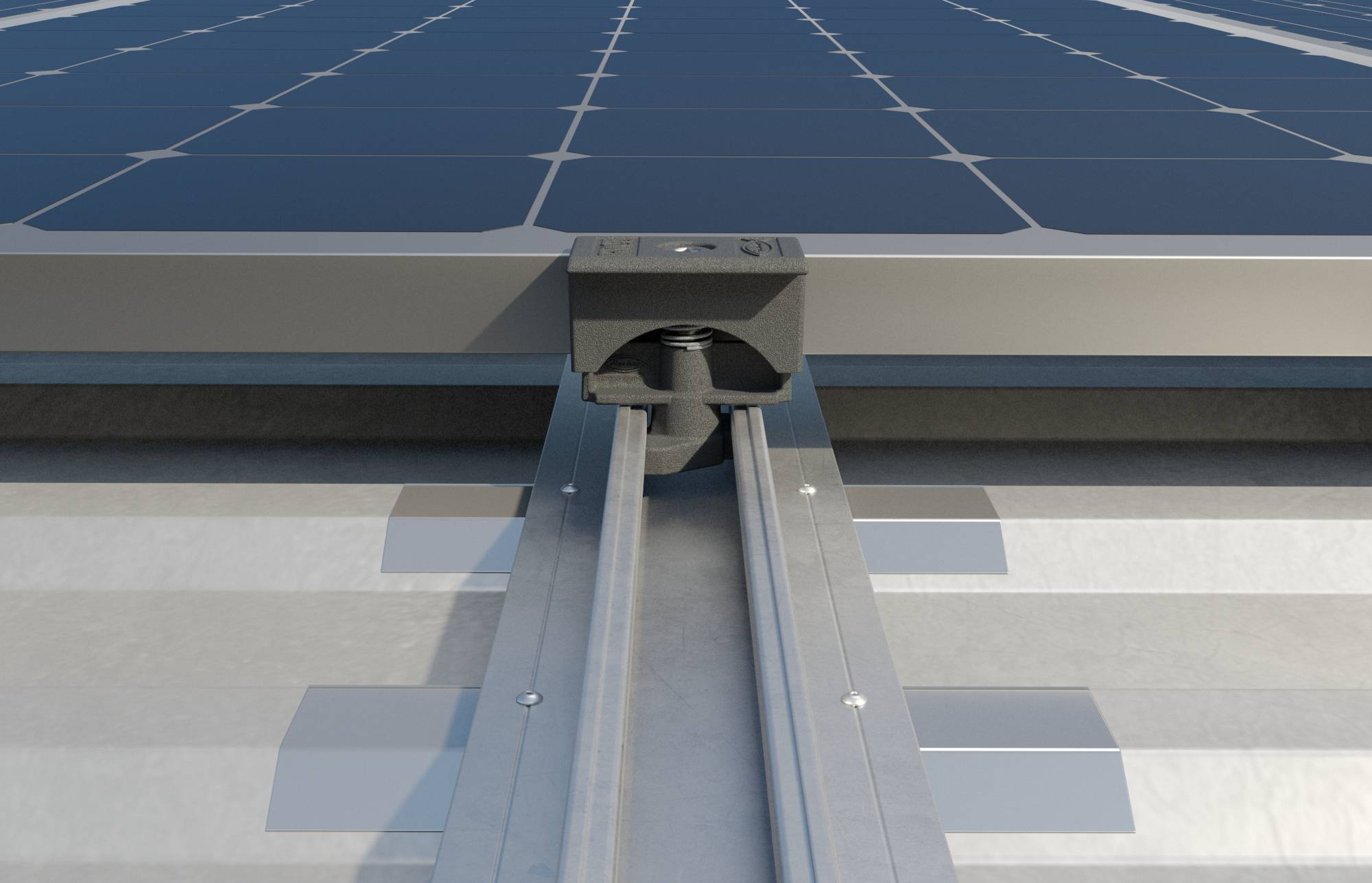

- Trapézlemez tetőrendszerek
- Hullámos fém tetőfedő rendszerek
- Különleges konstrukciók

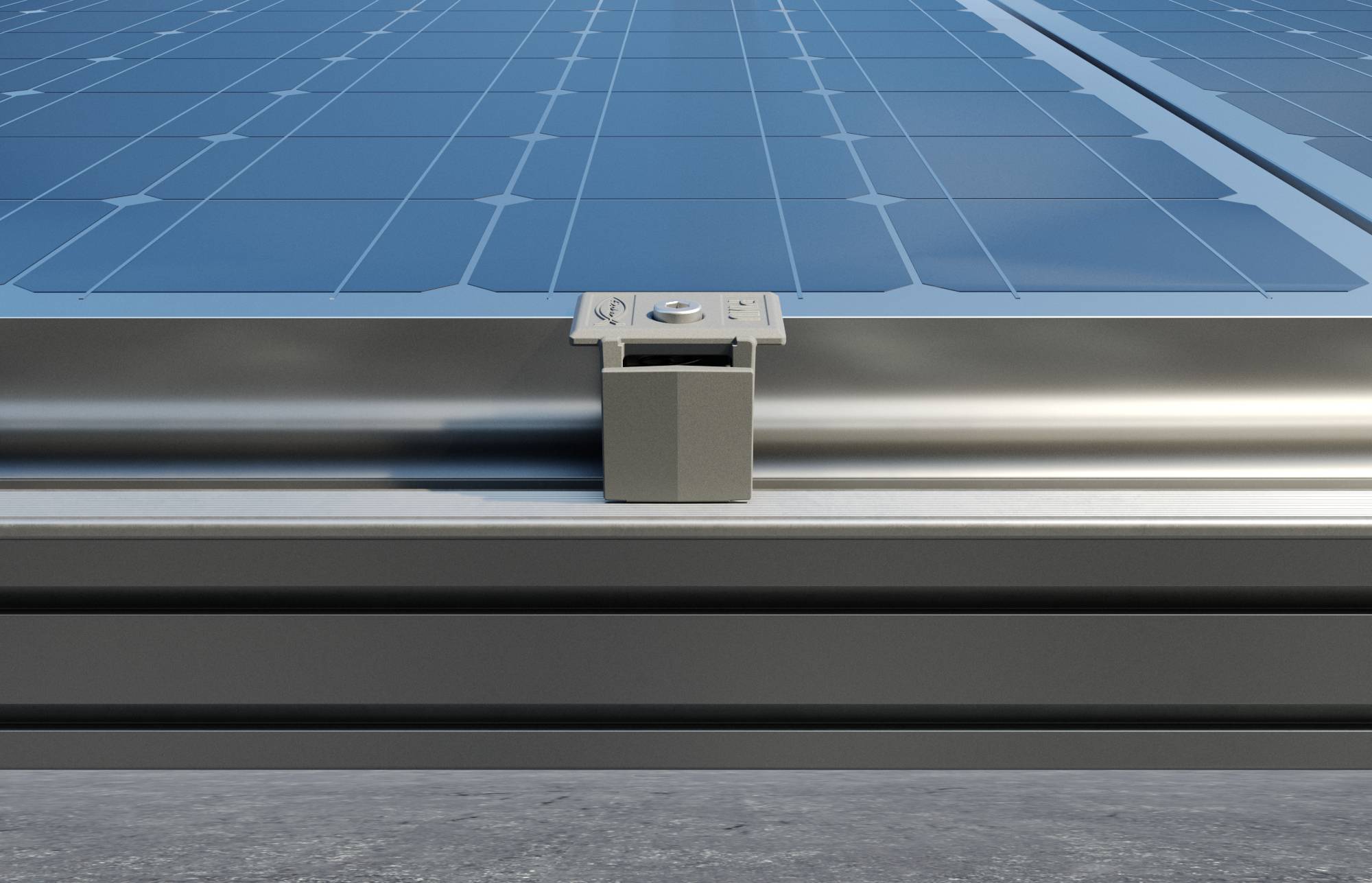

- A PV-modulok sínre rögzítése:
- SolarLight
- SolarFish
- SolarMid
- SolarMetal fémlemez tető
- SolarFlat fémlemez tető
Műszaki adatok
- M8 menet
- Beépítési nyomaték: 10 Nm
- Modulvastagság: 30 - 50 mm
- Villáskulcs mérete (belül hatszögletű): 6 mm
- Csavar hossza: 40 mm
- Termék típus
Végkapocs
- Súly
120 g
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3028787 Fischer 519784 30-50 PM U AL Végkapocs
Leírás
A PM U egy univerzális bilincs 30-50 mm vastagságú PV panelekhez, mely középső és végbilincsként is használható. A PM U egyszerűen forgatással gyorsan beilleszthető a profilokba. Kompatibilis a SolarLight, SolarFish, SolarMid, Solar fémlemez tetőprofilokkal Az előre összeszerelt PM U univerzális bilincs minden 30 mm és 50 mm közötti vastagságú fotovoltaikus modult rögzíthet. Az előre összeszerelt PM U univerzális bilincs végszorítóként és középső bilincsként is használható. Az intelligens anyának köszönhetően az előre összeszerelt PM U univerzális bilincs gyorsan akasztható és rögzíthető a szerelősín bármely pontján. Az elemben lévő süllyesztett csavar elkerüli az árnyékokat a szomszédos modulokon. A rugónak köszönhetően az előre összeszerelt PM U univerzális bilincs a meghúzási fázisok során felemelve marad. Az előre összeszerelt PM U univerzális bilincs nem igényel további elemeket (pl. csavarok, tömítések, anyák).
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 10 db.
