Fischer 567778 FSU M10x100/20 Alulmetszett horgony 150 mm 10 db vásárlása

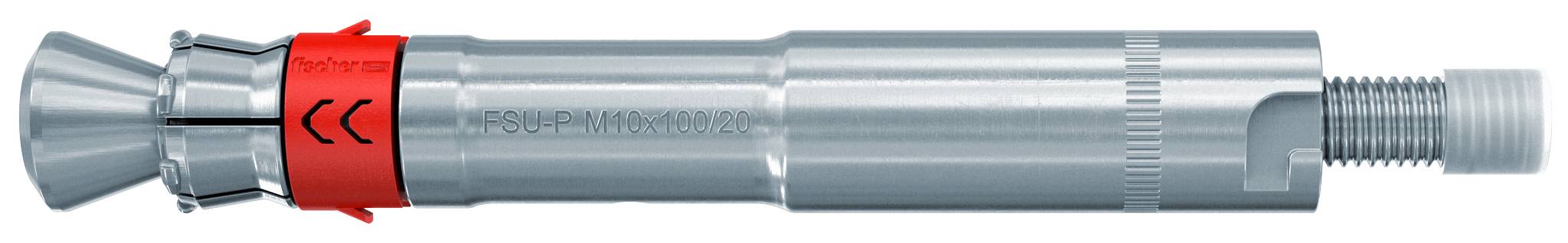

Fémes menetes mechanikai rögzítőcsavar piros gallérral és kúpos fejjel, oldalnézetben fehér háttéren.

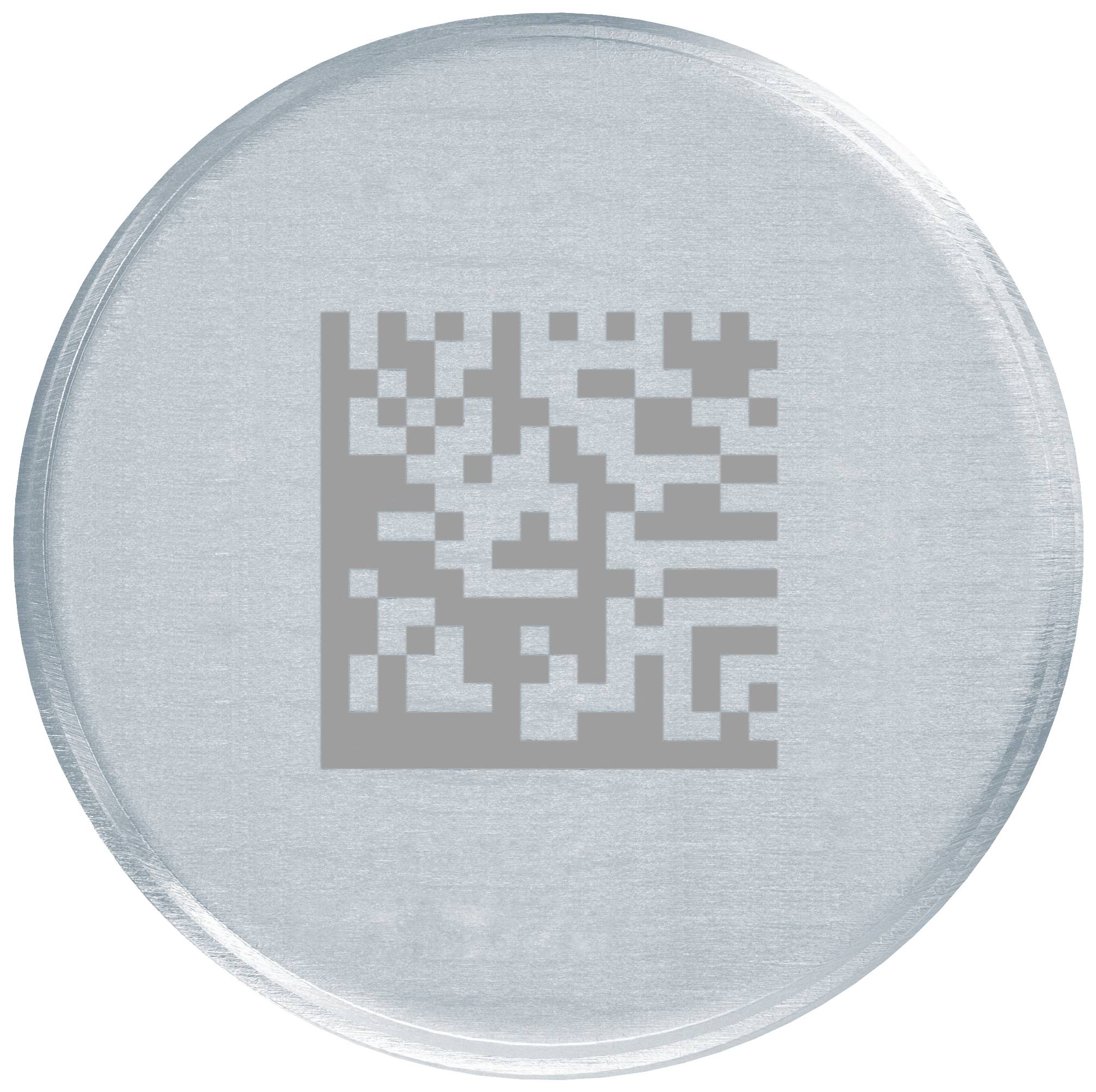

Egy ezüstös, kerek tárgy négyzetes mintázattal a közepén, amely egy QR-kódhoz hasonlít, fehér felületen.

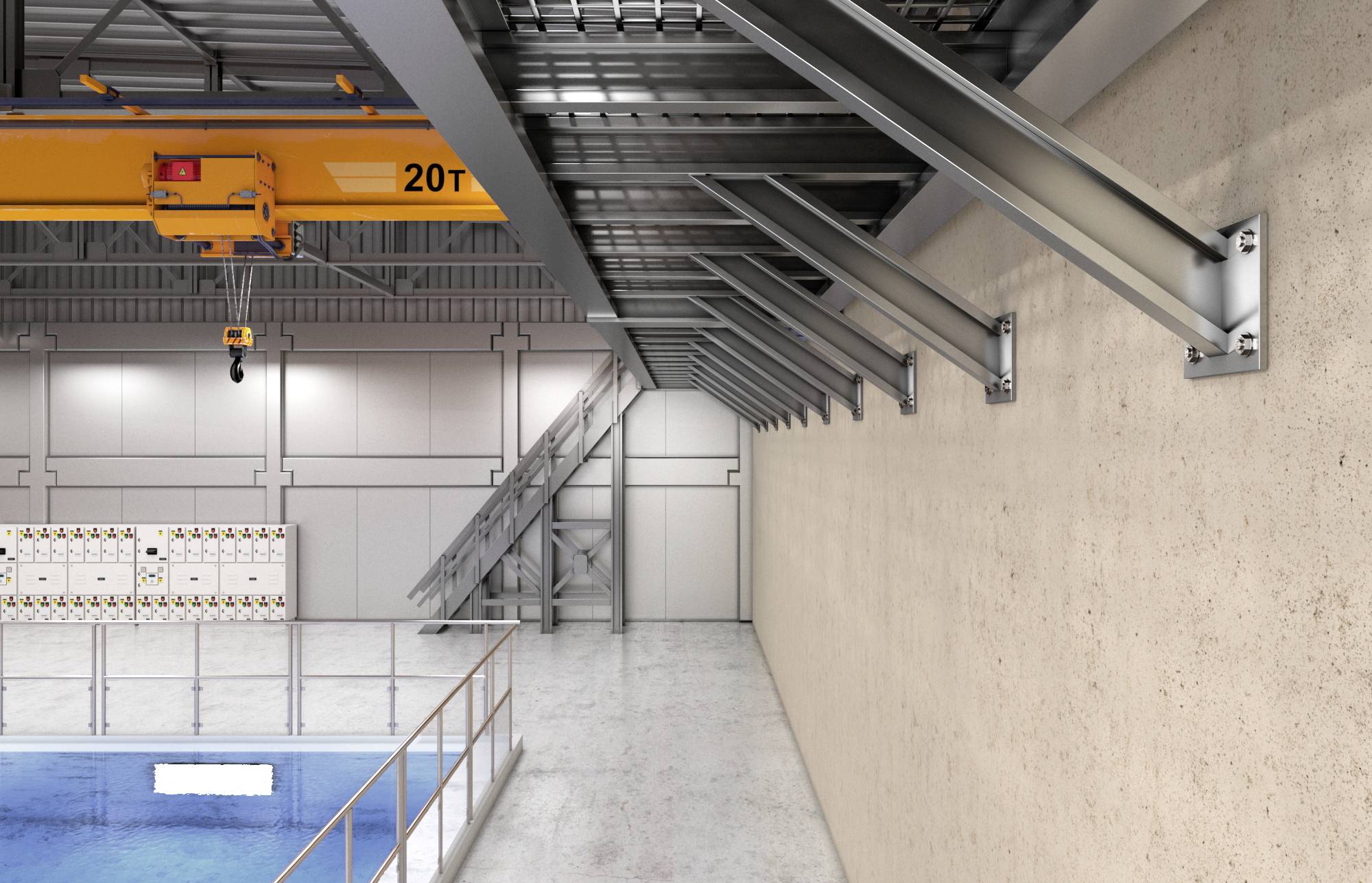

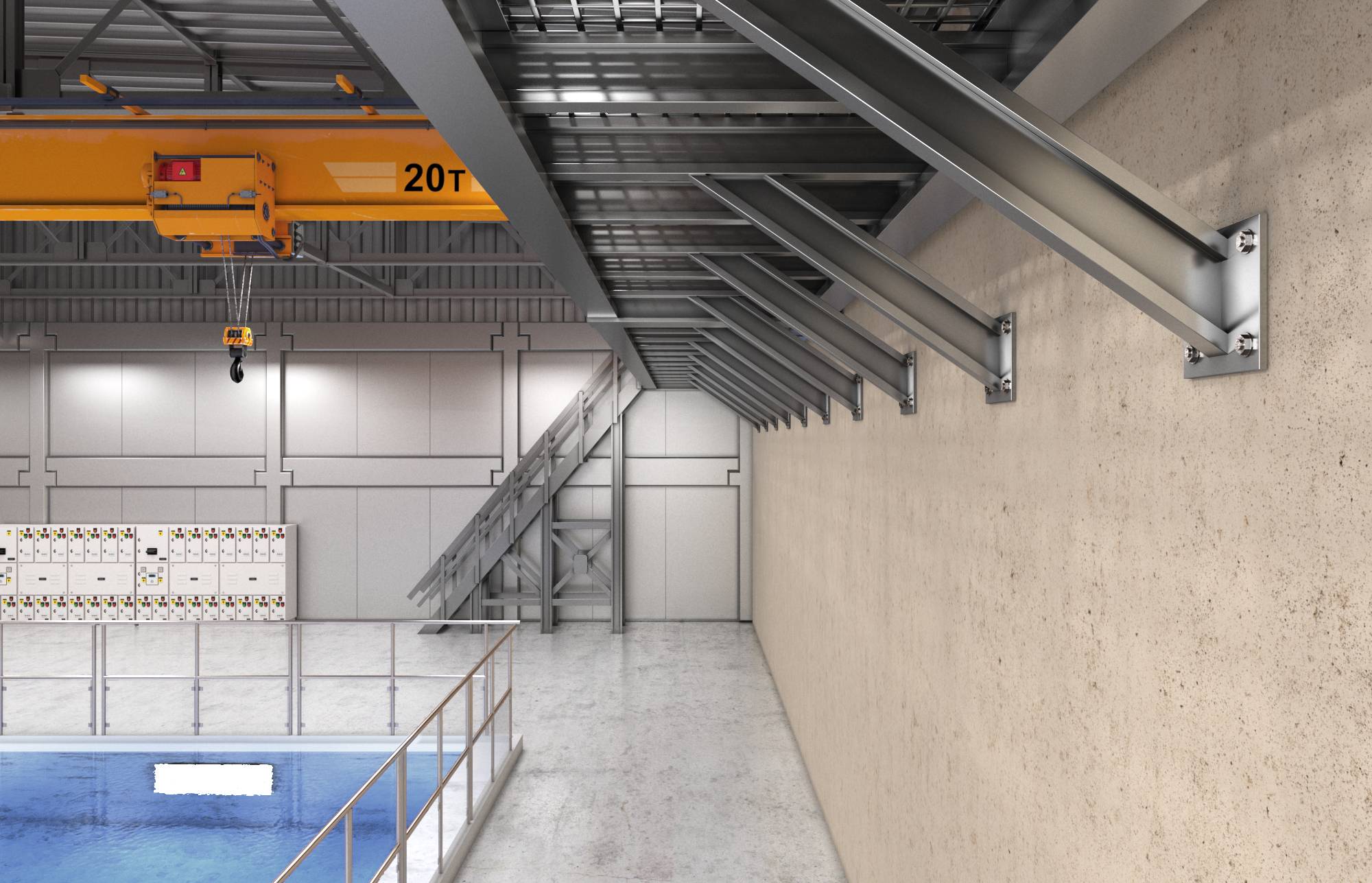

Egy gyártócsarnok sárga 20 tonnás daruval a mennyezeten, fém szerkezetekkel a falakon és egy üres padlóval, amelynek jobb oldalán egy kék vízterület helyezkedik el.

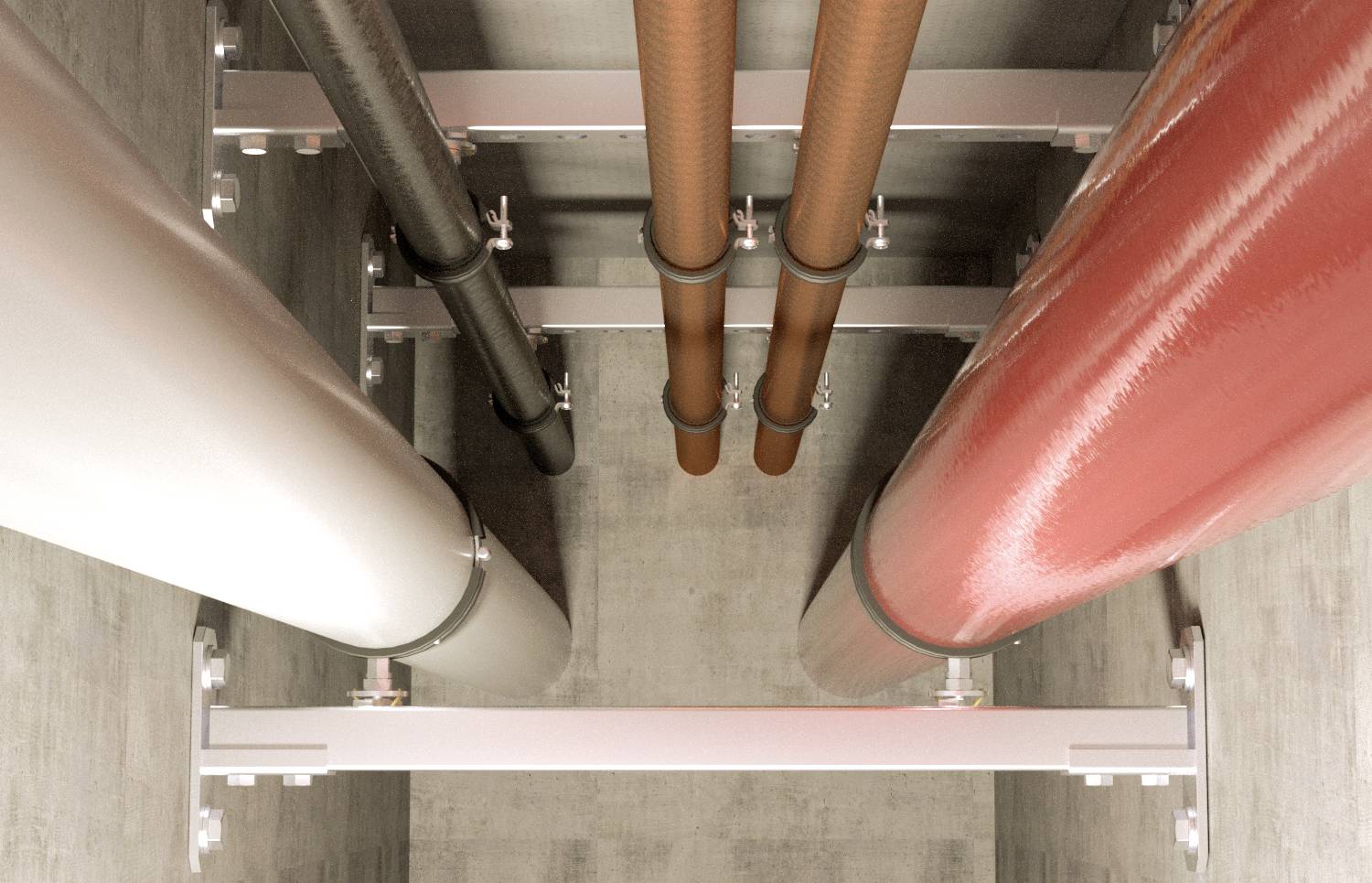

Különböző színű csővezetékek futnak egymással párhuzamosan egy aknában. Fémtartókon vannak rögzítve.

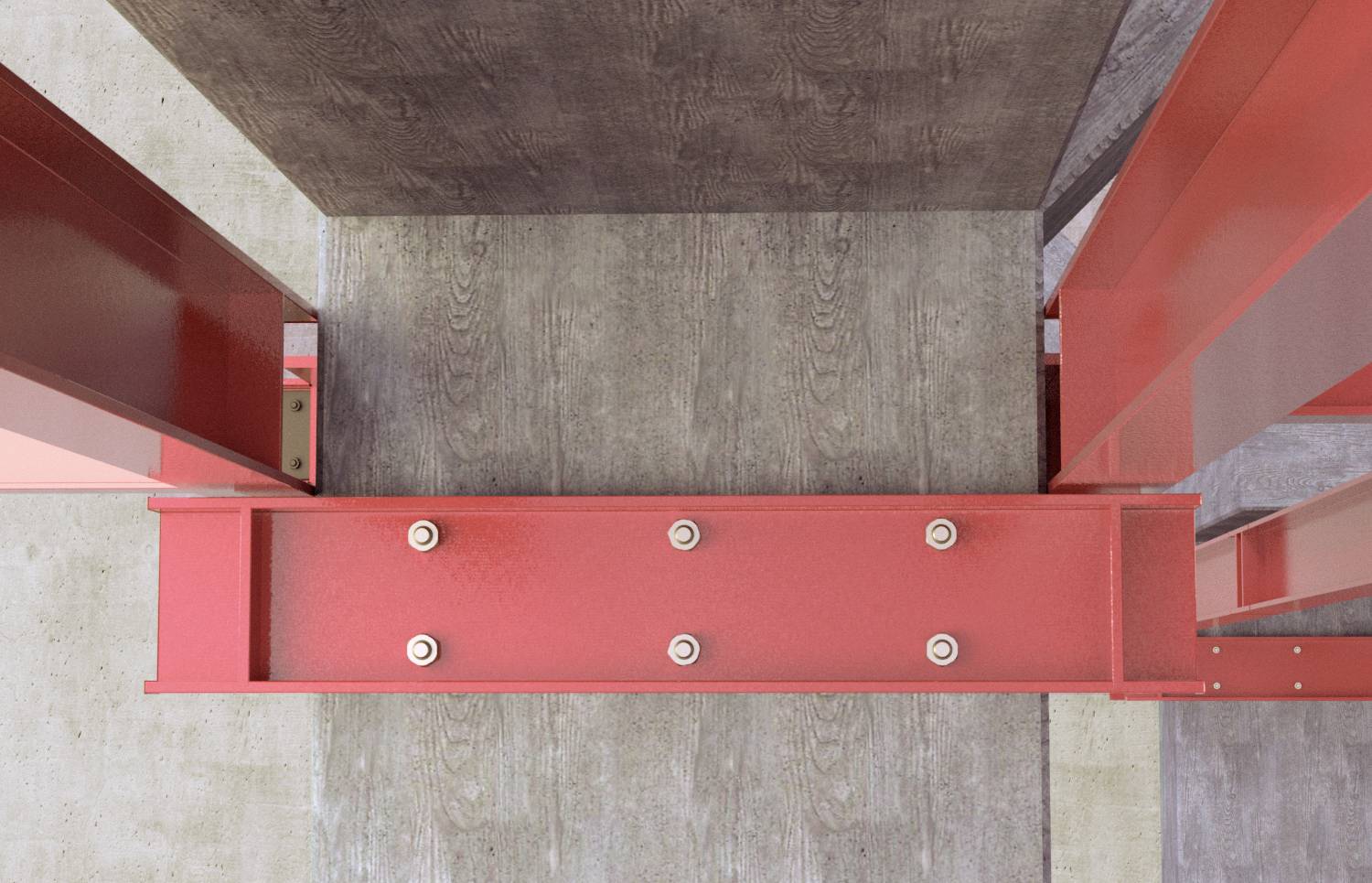

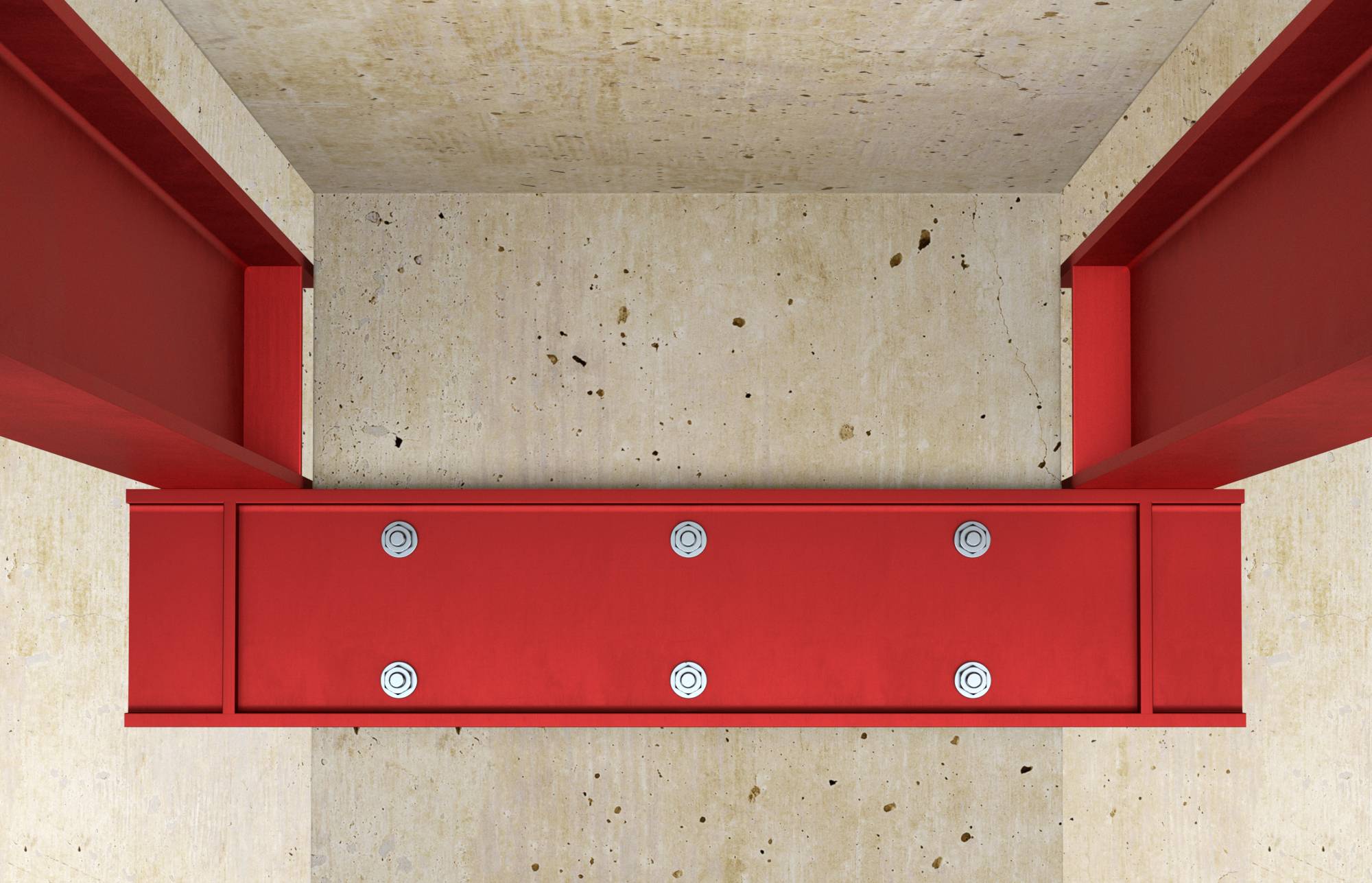

Vörös acélgerendák egy állványzatban, felülnézetből. Hat csavar köti össze a fő tartóelemeket. A háttérben beton- és faszerkezet látható.

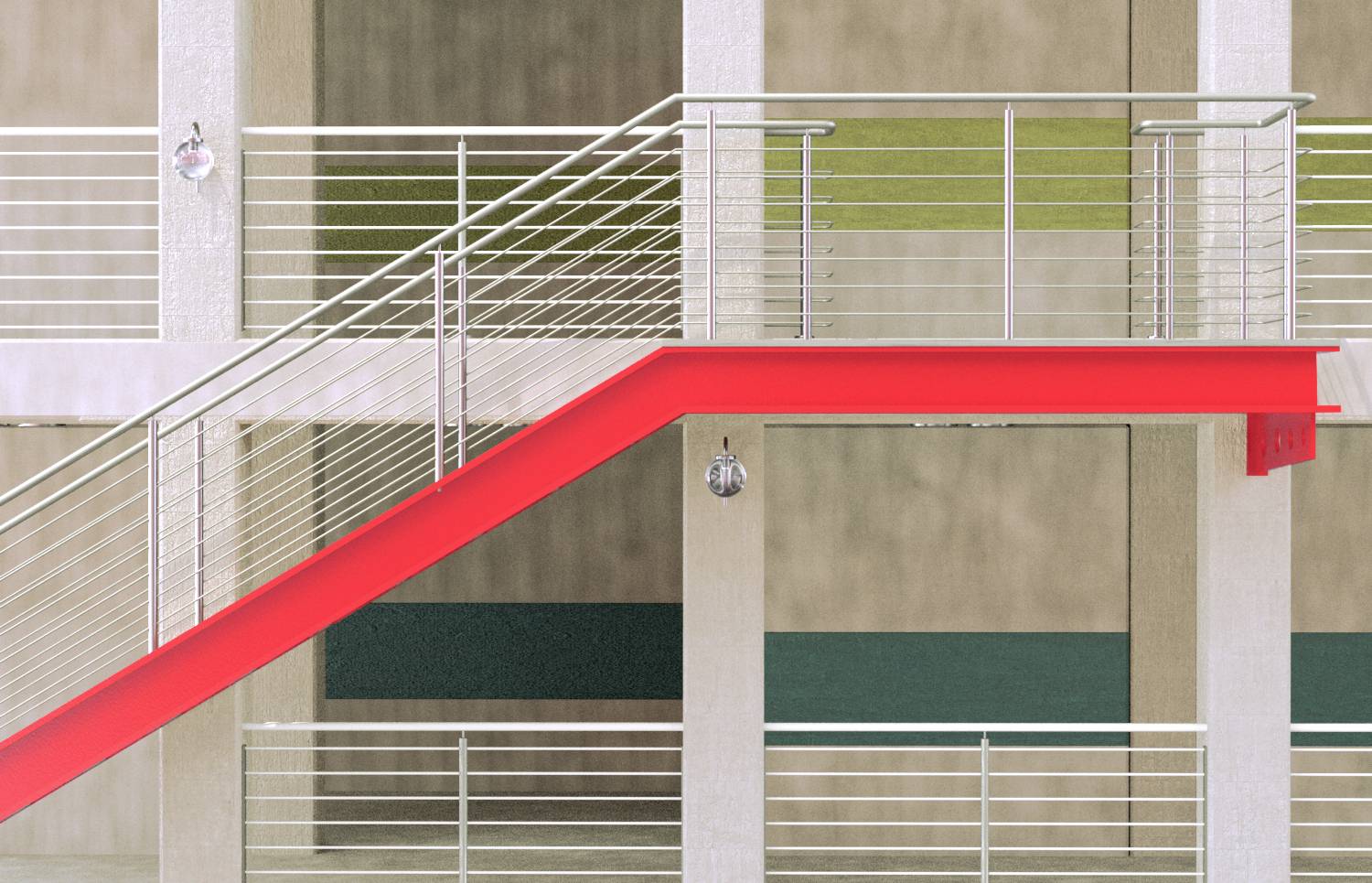

Vörös lépcső modern épületben. Fém korlát és betonfalak színes akcentusokkal. Tiszta, ipari stílus.

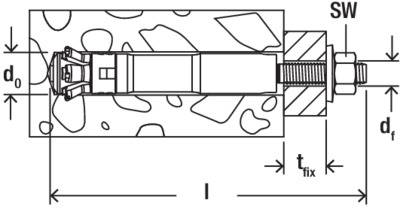

Műszaki rajz egy csavarcsapról méretekkel: átmérő (d_o, d_f), kulcsnyílás (SW), hosszúság (l), rögzítési mélység (t_fix). A háttérminta strukturált anyagot ábrázol.

Egy 'FSU-SD' jelzésű fúrófej egy szabálytalan alakú felületbe fúródik a talajban.

Egy citrom préselésének ábrázolása. Balra egy félbevágott citromszelet, jobbra egy nyíl, amely a lé áramlását mutatja.

Illusztráció egy horgonyról betonfalban, nyíllal a beépítési irány jelzésére. A szimbólum tiltja aütve fúró használatát.

Az ábra egy 'FSU-ST' alkatrészt mutat, amely balra mutató nyíl irányában egy falhoz van rögzítve.

Egy fúró-behatoló rendszer illusztrációja: részeket, falakat, irányjelző nyilakat, forgó fúrót és egy ellenőrzőszemet mutat.

A diagram mutatja egy tipli biztonsági távolságát (U) egy falon. A figyelmeztető szimbólum fontos biztonsági utasításokat jelöl.

Fúrófej kőzetben csavarral, amely jobbra mutat, rögzítési célokra.

Szerelési útmutató betonfalba történő horgonyzáshoz. Helyezze be a horgonyt a falba, húzza meg a anyát és az alátétet, a 'Tinst' ábrázolásra kerül.

Egy csavaros horgony illusztrációja betonba rögzítve. A horgony kitágult és rögzített állapotban van, külső alátéttel és anyával.

1/16

Szállítás: 9. 9. Sze.

30 készlet

Szám (csomagméret 10 db)

készlet

Összesen (136 213 Ft / Darab)

136 213 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Fúró névleges átmérője: 20 mm
A furat átmérője a tartozékban: 12 mm
A rögzítés max. vastagsága: 20 mm
Menet: M10
Kulcs szélesség: 17 mm

Termék típus: Alulmetszett horgony

Anyag: Acél

Hossz: 150 mm

Csavar átmérő: 10 mm

Alkalmas: Beton

Tartalom: 10 db

Külső Ø: 20 mm

Anyagjellemző: Galvanikusan cinkezett

Magasság: 150 mm

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3026189 Fischer 567778 FSU M10x100/20 Alulmetszett horgony 150 mm 10 db

Leírás

Az FSU fischer alámetszett horgony horganyzott acélból készült önmetsző horgony olyan alkalmazásokhoz, ahol a legnagyobb terhelést és biztonságot kívánják meg (pl. nehézacél erőművek építése, atomerőművek, olaj- és gázipar). Az alámetszett horgony ideális nagy teherbírású rögzítésekhez acélszerkezetek, nehéz csővezetékek és beltéri ipari gépek rögzítéséhez repedt és nem repedt betonban. Az előbeillesztés során az FSU-t az FSU-SD gallérfúróval kialakított furatba helyezik az FSU-ST beállító eszközzel. A horgony magát az alámetszést vágja el, és pozitív kapcsolatot hoz létre. Ez maximális biztonságot garantál még nagy repedésszélességeknél is szeizmikus területeken. A horgony gyorsan és maradék nélkül eltávolítható az FSU-DT szétszerelő szerszámmal.

Ez a szöveg gépi fordítással készült.

Kivitel

A legmagasabb terhelés és biztonsági szint a tökéletes illeszkedésnek köszönhetően
Hat metszőfog önállóan és gyorsan hoz létre alávágást
Kis közép- és éltávolságok az alacsony szórási erők miatt
A műanyag elem rögzíti a horgonyt a furatban
DMC a termékadatok egyértelmű azonosításához és olvasásához
