Fischer 567782 FSU M12x125/30 Alulmetszett horgony 190 mm 10 db vásárlása

Fém tágulócsap piros gallérral és menetes végponttal, oldalnézetben megjelenítve.

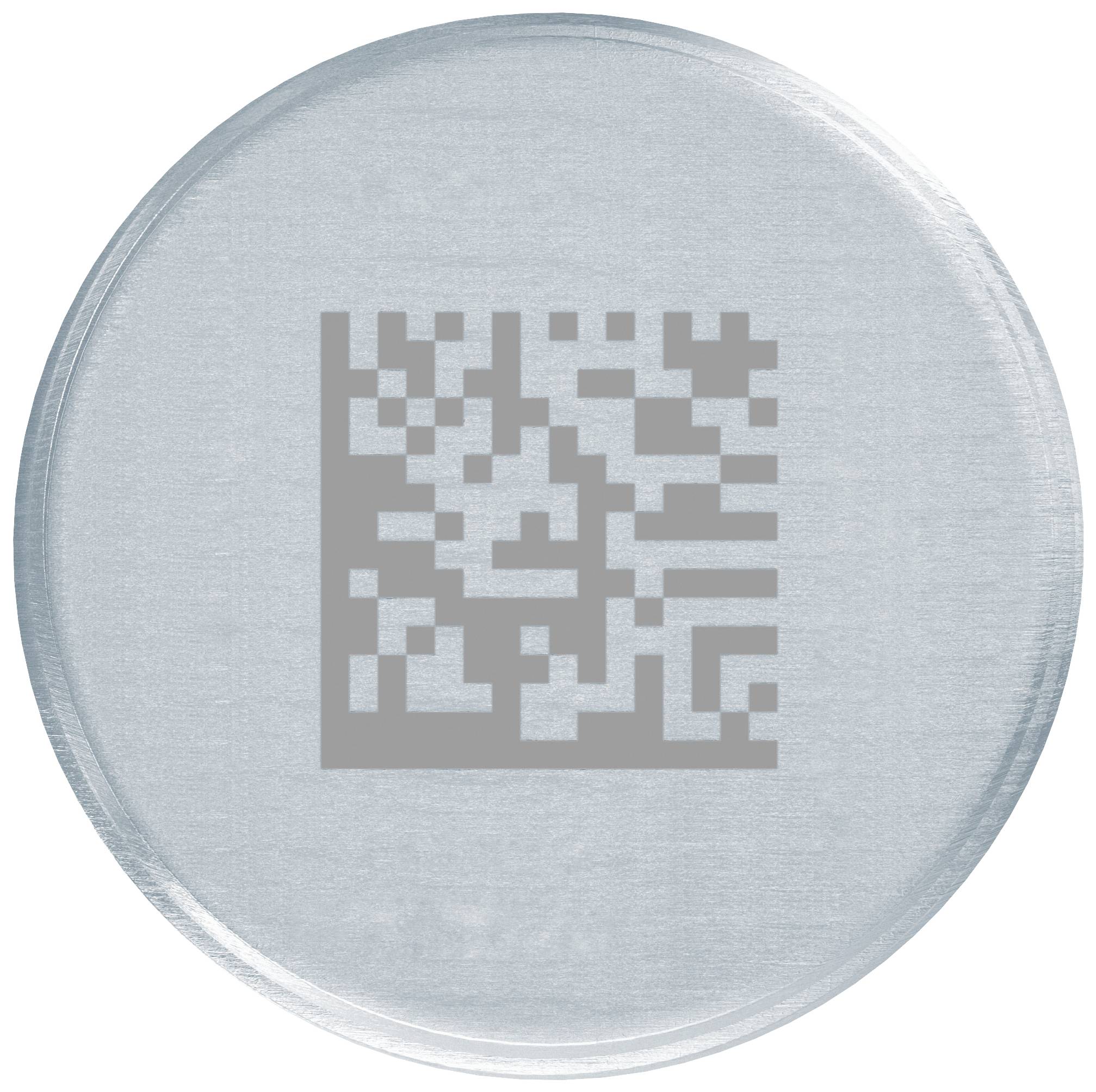

Egy ezüstös kerek fedő, amelynek közepén QR-kód matrica van, fehér háttérrel.

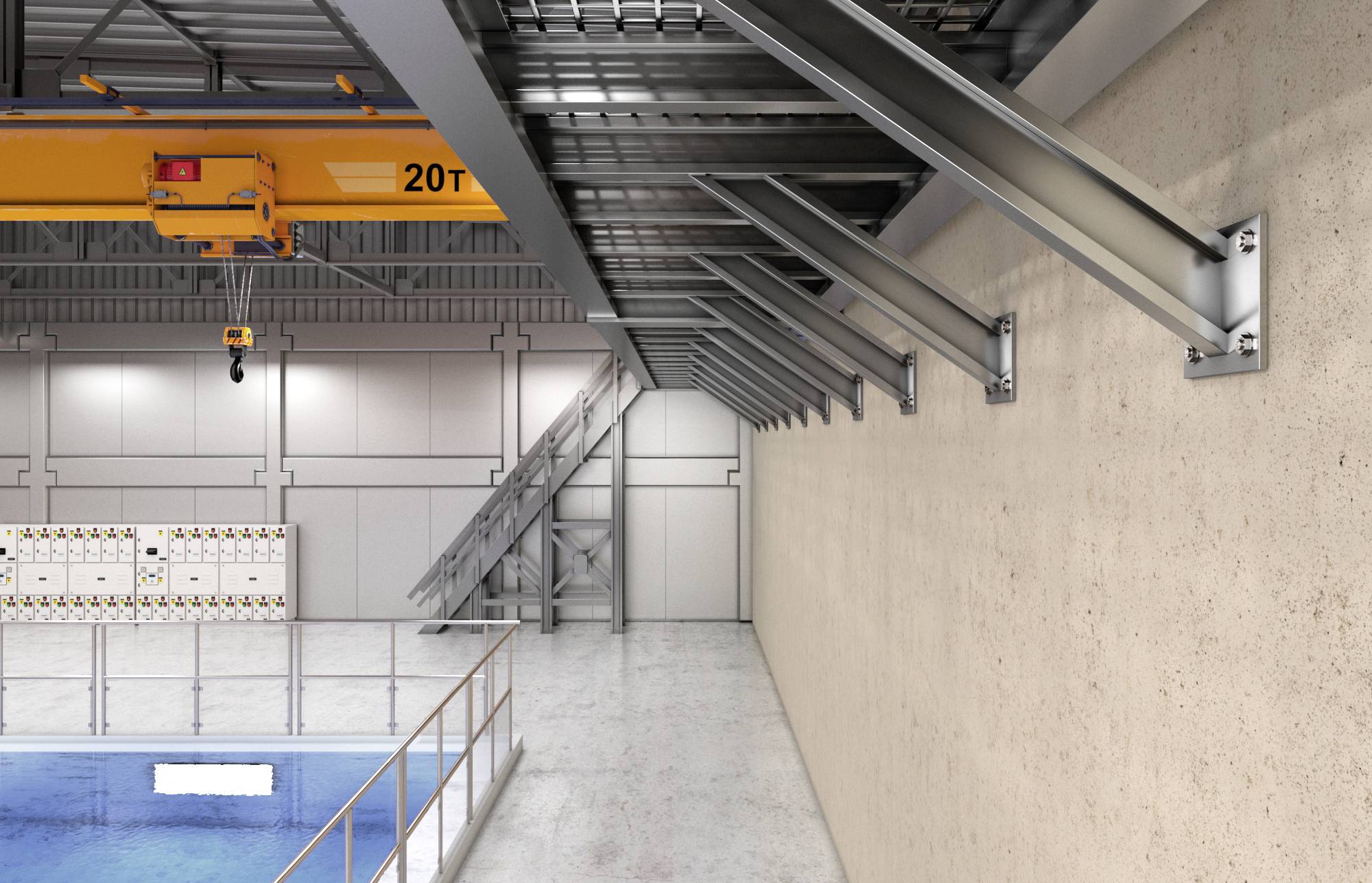

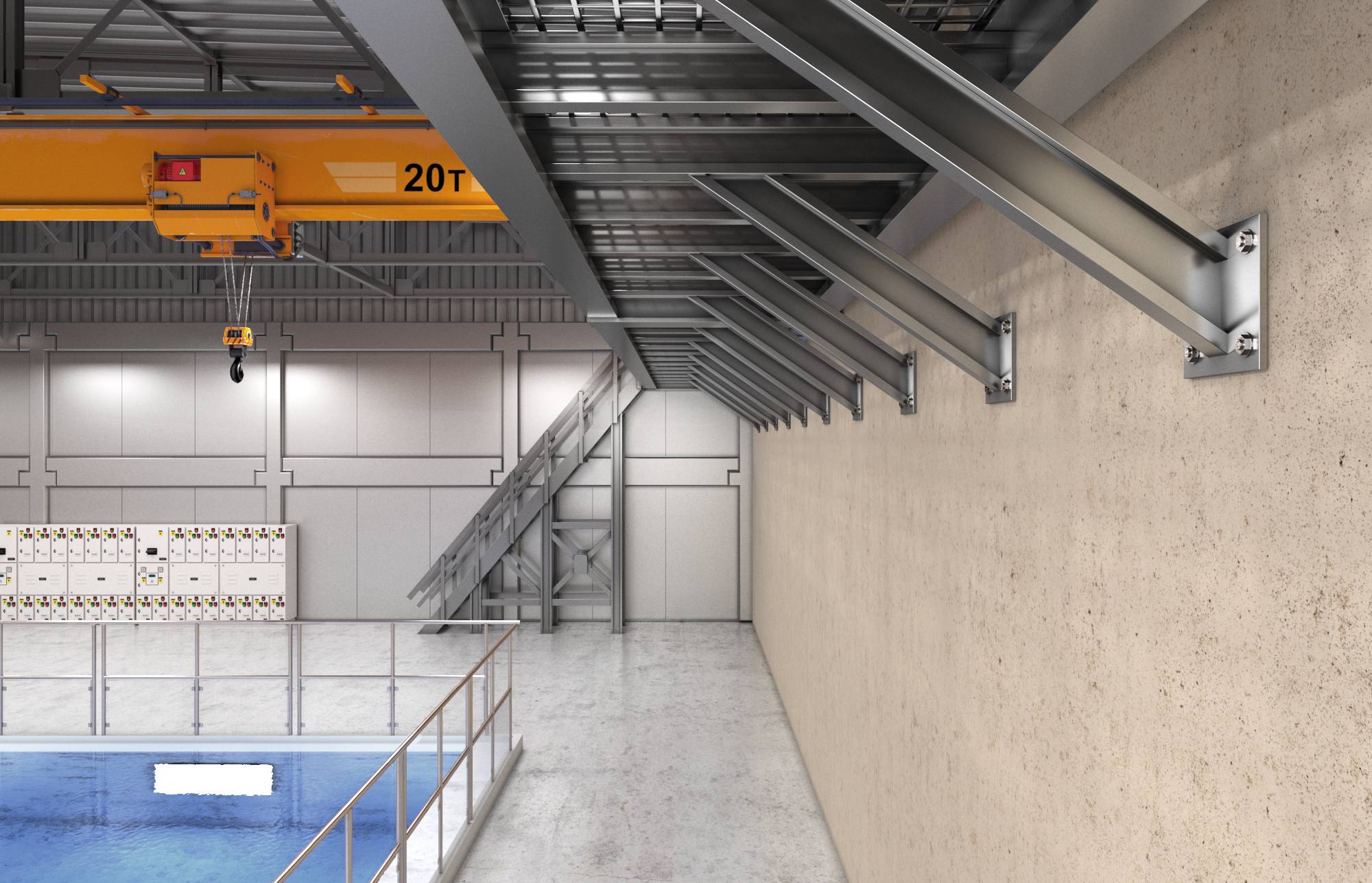

Egy ipari csarnok belső látképe, amelynek mennyezetén egy sárga, 20 tonnás daru helyezkedik el. Jobbra egy masszív fal látható acéltartókkal. Balra egy medence egy része tűnik fel.

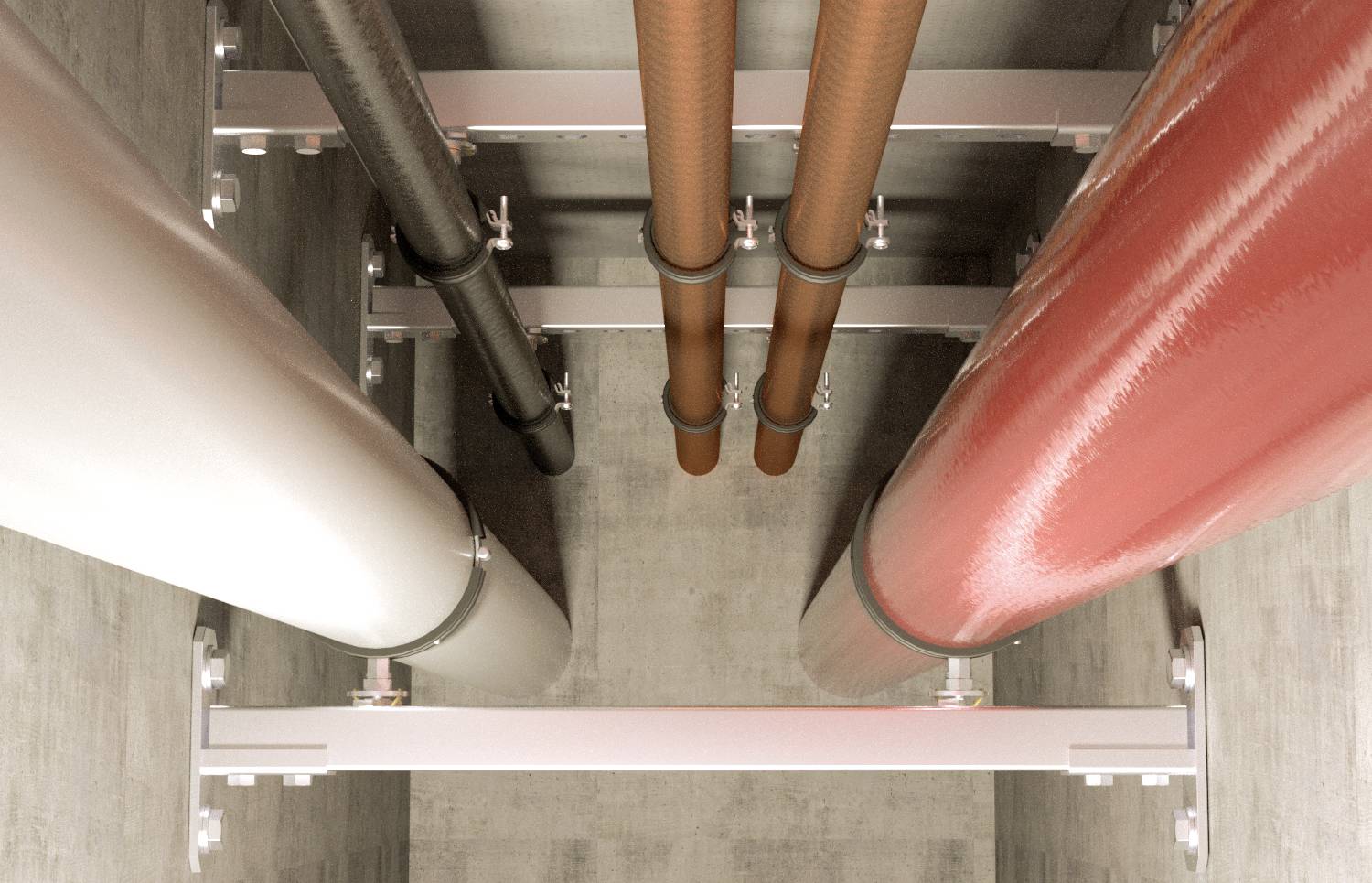

Különböző csövek futnak párhuzamosan egy betoncsatornában. Méretükben és színükben is eltérnek, köztük fekete, piros és fehér csövek találhatók.

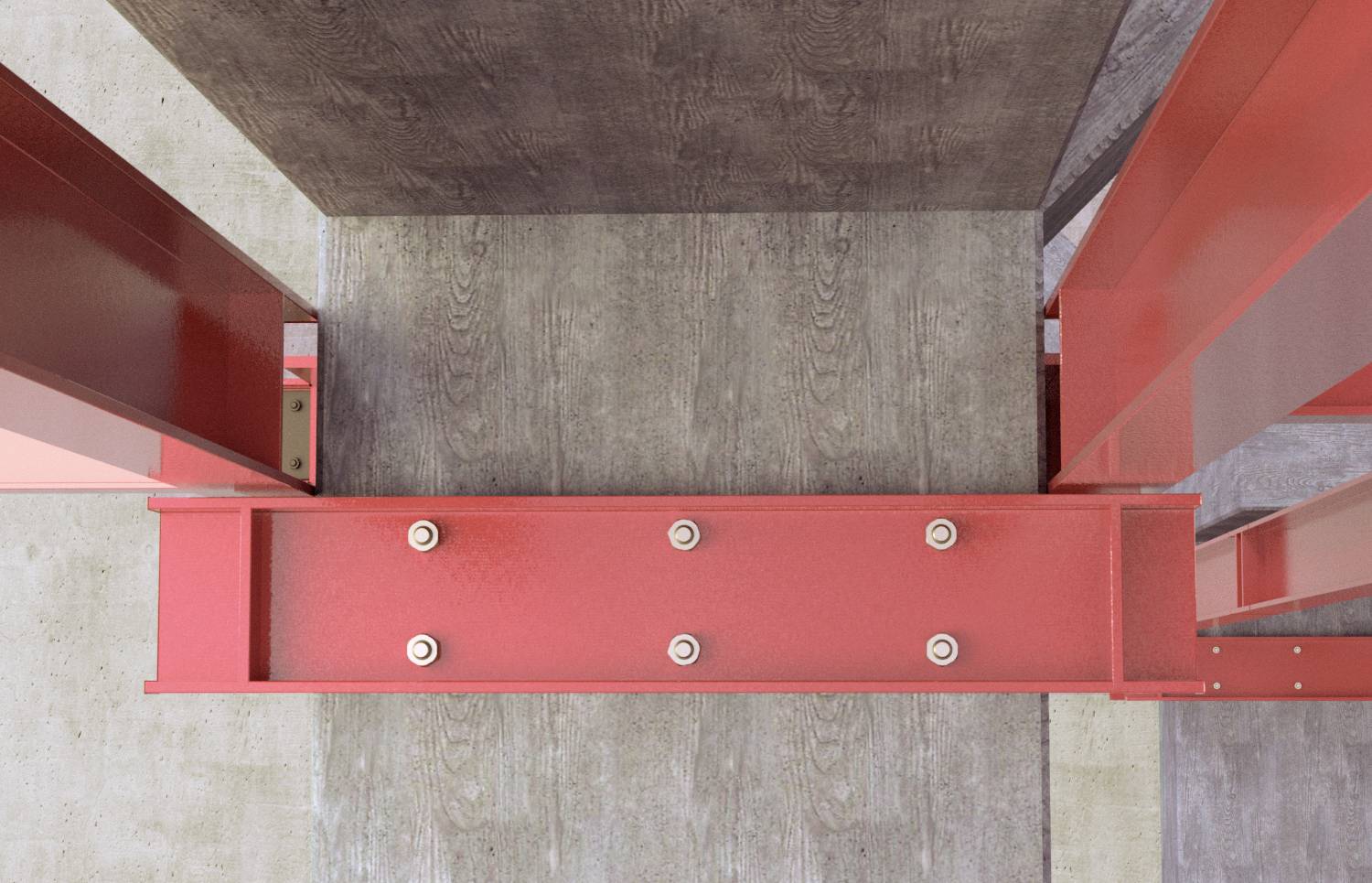

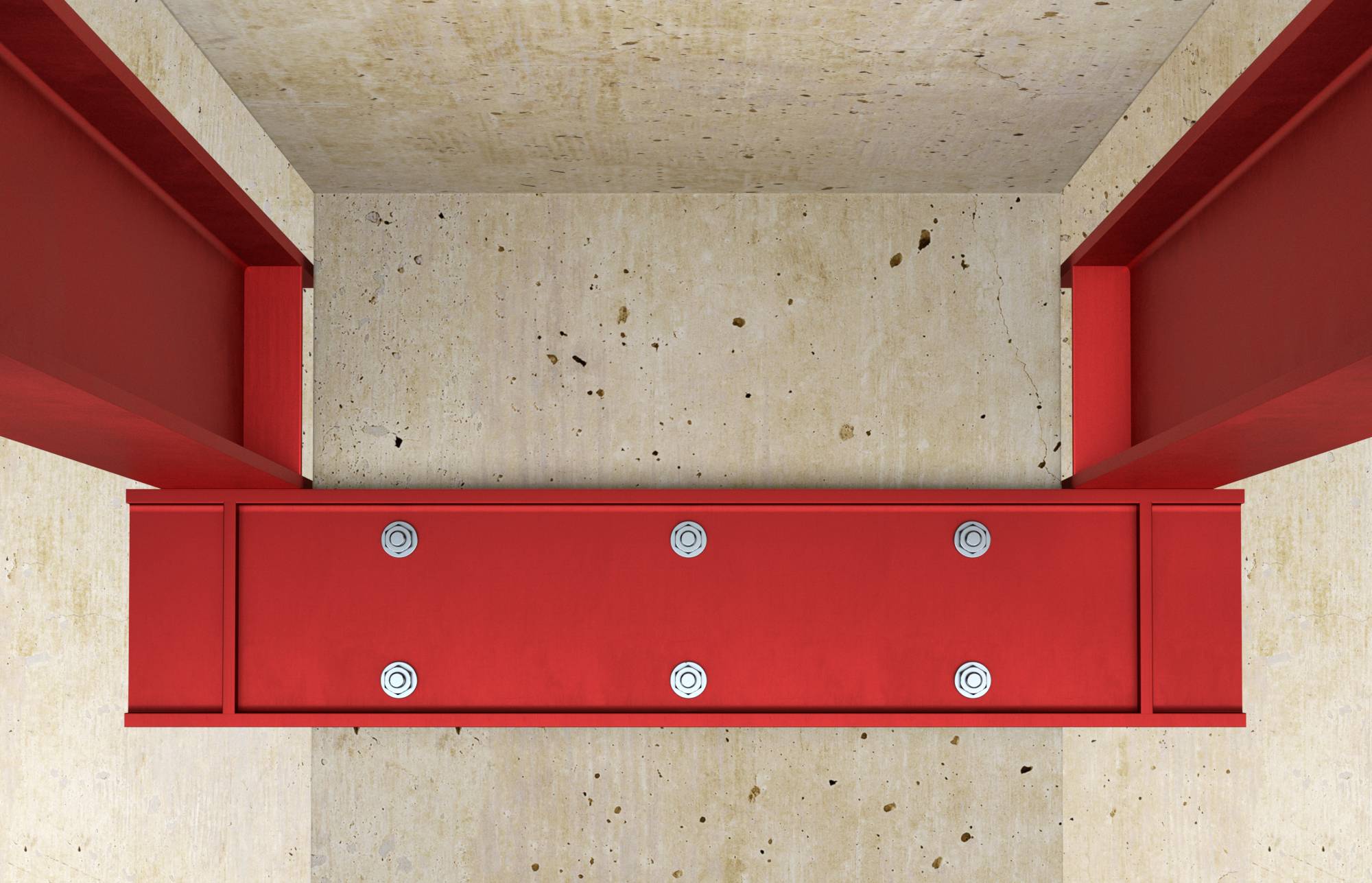

Vörös acélgerenda, csapszerűen rögzítve betonfalhoz. Felülnézeti kép mutatja a szerkezeti részleteket.

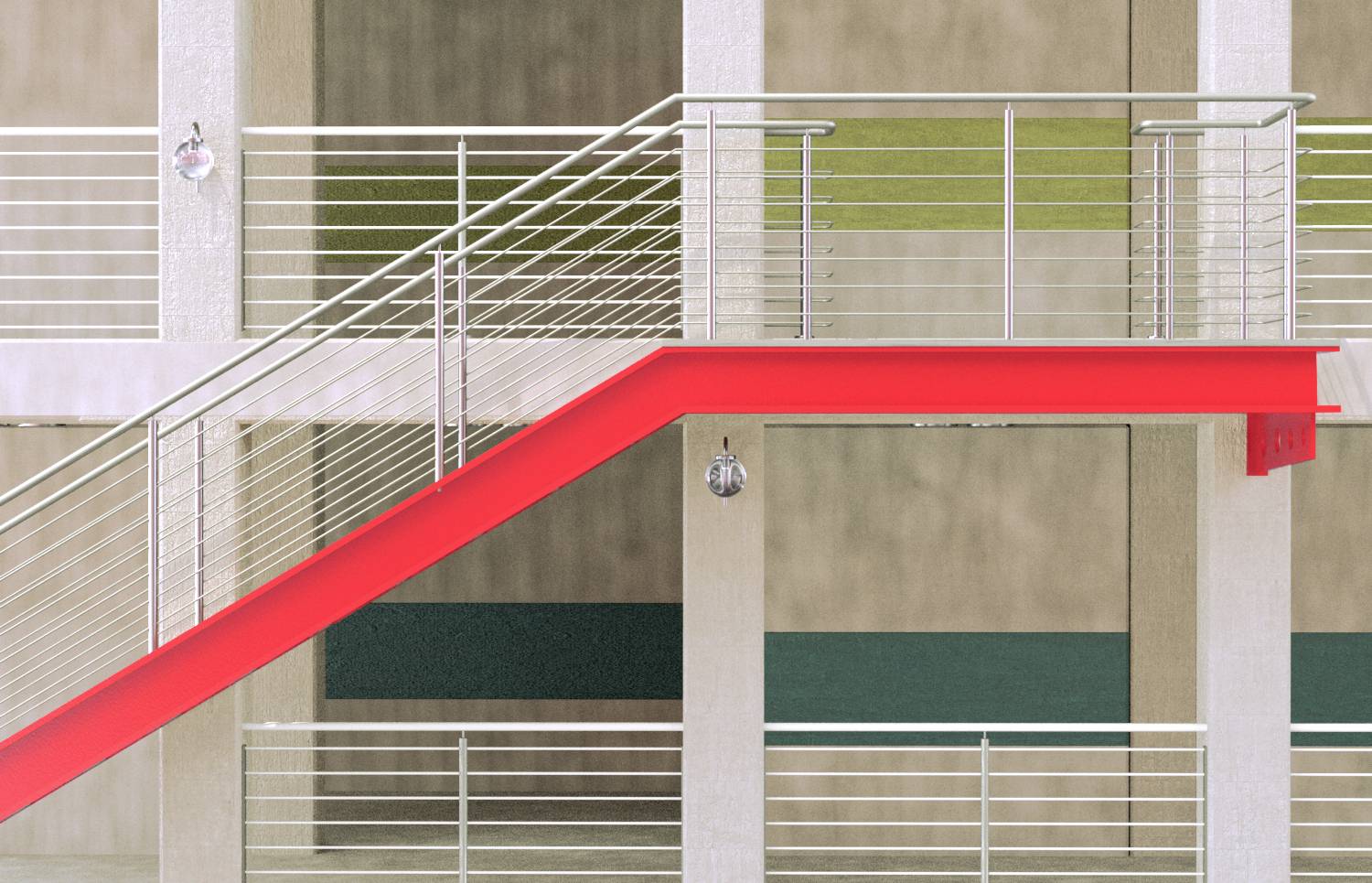

Egy modern lépcső piros korlátokkal vezet az épület emeletei között. Tiszta vonalak és minimalista esztétika.

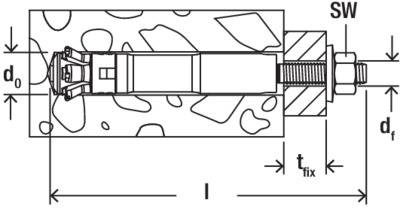

Egy csavar műszaki rajza anyagbetétben, hosszanti és átmérő méretezésekkel, valamint csavarszimbólummal.

Egy fúróeszköz hatol be egy 'FSU-SD' feliratú szerkezetbe, spirális vágóélt mutatva.

Egy anyaggal bevont szál sematikus ábrázolása, amely egy geotechnikai rétegen hatol át. Egy piros nyíl mutatja az irányt.

A fúrókalapács-animáció egy fúrót mutat, amint behatol a betonba. Az áthúzott csavar jelzi: Ne használjon ütést.

'FSU-ST'-diagram: A connection element with a drive arrow pointing left indicates the direction of movement. On the left, a structured surface.

'Egy fal ábrázolása rögzítési elemmel. Bemutatja egy horgonycsavar beépítését fúrógéppel és a csavar végének nagyítását.'

'A kép egy fúrt lyukat mutat rögzítőcsavarral. Figyelem: Tartsa be az "U" távolságot a szélétől. Bemutatja a helyes szerelést falazatban.'

Fúrószerszám a falban, piros nyíllal jelzi a bevezetés irányát jobbra. A fúrófej balra látható a képen.

A betonfalba helyezett csavardübel illusztrációja. A dübelt egy csavarkulccsal meghúzzák. Egy nyíl mutatja a forgatás irányát.

Egy csavar egy dübelrel oldalirányban van egy falba rögzítve. A dübel piros jelölésekkel rendelkezik és szorosan érintkezik a fal felületével.

1/16

Szállítás: 9. 9. Sze.

30 készlet

Szám (csomagméret 10 db)

készlet

Összesen (161 409 Ft / Darab)

161 409 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Fúrószár átmérője: 22 mm
A furat átmérője a tartozékban: 14 mm
A rögzítés max. vastagsága: 30 mm
Menet: M12
Kulcsnyílás: 19 mm

Termék típus: Alulmetszett horgony

Anyag: Acél

Hossz: 190 mm

Csavar átmérő: 12 mm

Alkalmas: Beton

Tartalom: 10 db

Anyagjellemző: Galvanikusan cinkezett

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3026191 Fischer 567782 FSU M12x125/30 Alulmetszett horgony 190 mm 10 db

Leírás

Az FSU fischer alámetszett horgony horganyzott acélból készült önmetsző horgony olyan alkalmazásokhoz, ahol a legnagyobb terhelést és biztonságot kívánják meg (pl. nehézacél erőművek építése, atomerőművek, olaj- és gázipar). Az alámetszett horgony ideális nagy teherbírású rögzítésekhez acélszerkezetek, nehéz csővezetékek és beltéri ipari gépek rögzítéséhez repedt és nem repedt betonban. Az előbeillesztés során az FSU-t az FSU-SD fúrószárral kialakított furatba helyezik az FSU-ST beállító eszközzel. A horgony magát az alámetszést vágja el, és pozitív kapcsolatot hoz létre. Ez maximális biztonságot garantál még nagy repedésszélességeknél is szeizmikus területeken. A horgony gyorsan és maradék nélkül eltávolítható az FSU-DT szétszerelő szerszámmal.

Ez a szöveg gépi fordítással készült.

Kivitel

A legmagasabb terhelés és biztonsági szint a tökéletes illeszkedésnek köszönhetően
Hat metszőfog önállóan és gyorsan hoz létre alávágást
Kis közép- és éltávolságok az alacsony szórási erők miatt
A műanyag elem rögzíti a horgonyt a furatban
DMC a termékadatok egyértelmű azonosításához és olvasásához
