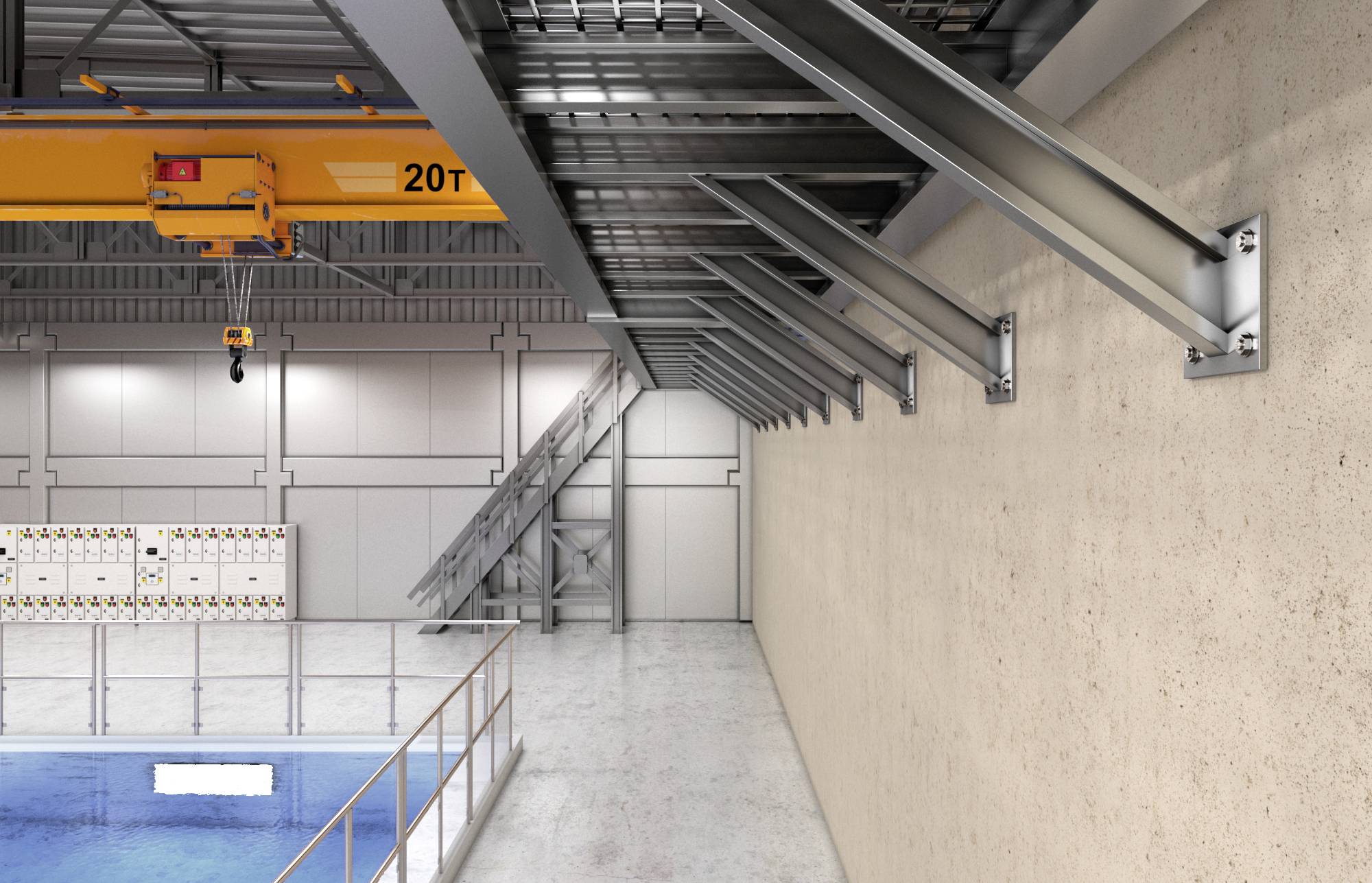

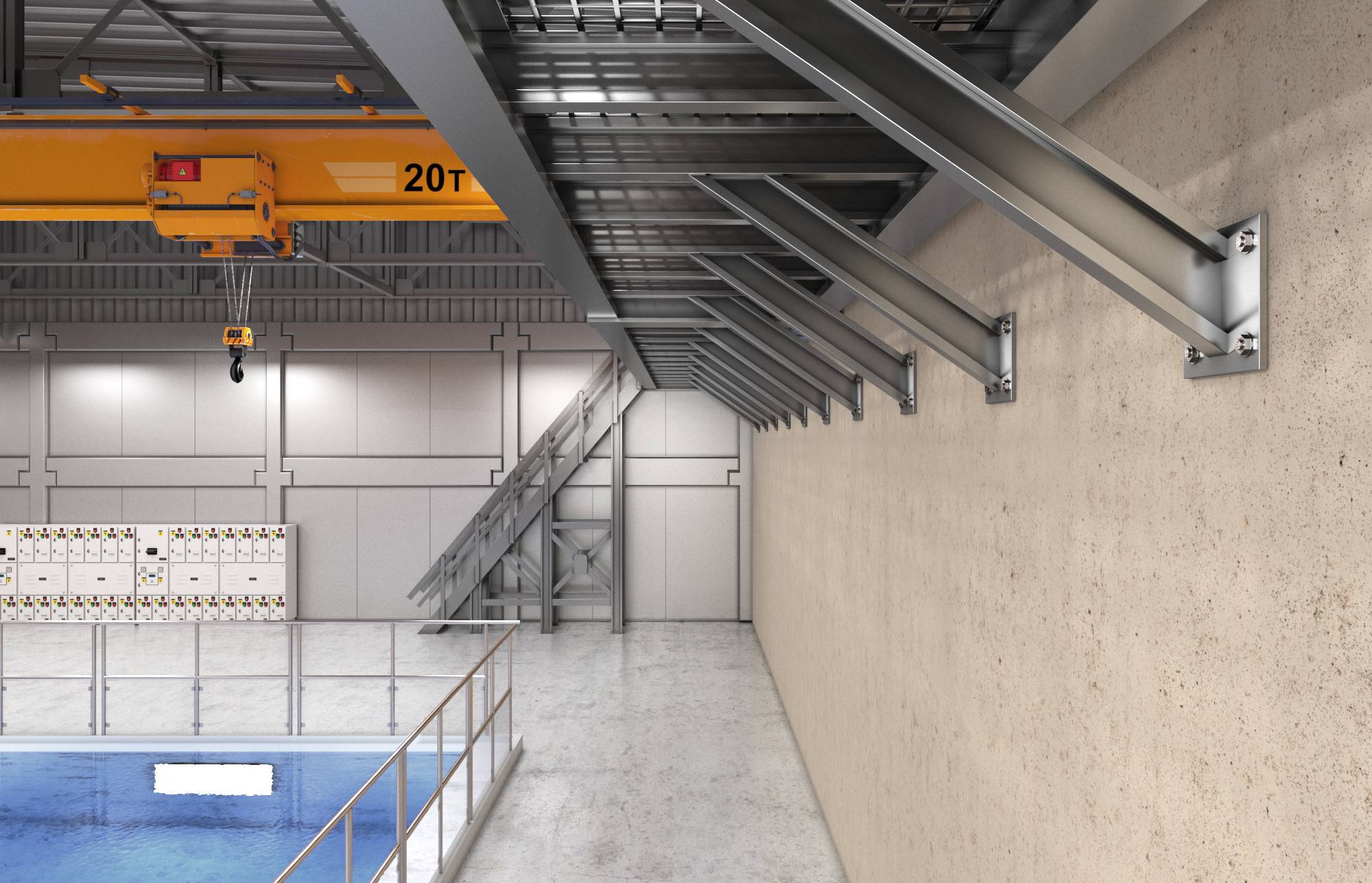

'Ipari gyártócsarnok acélgerendákkal, futódaru és víztartály. Fémlépcső vezet a felső szintekre.'

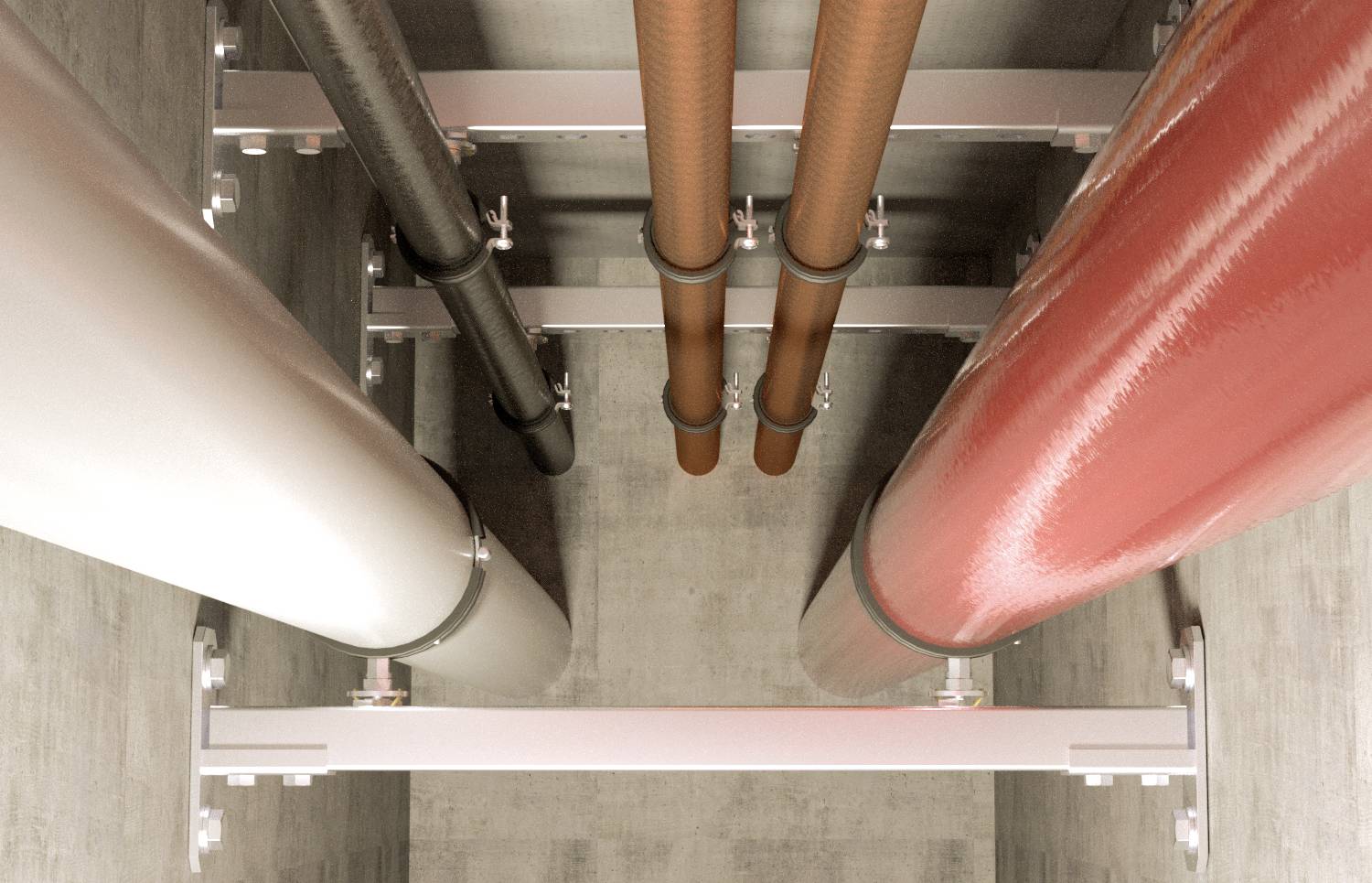

Nagy ipari csövek egy aknában, köztük két piros cső, egy fekete cső és egy szürke cső, amelyek egymás mellett húzódnak.

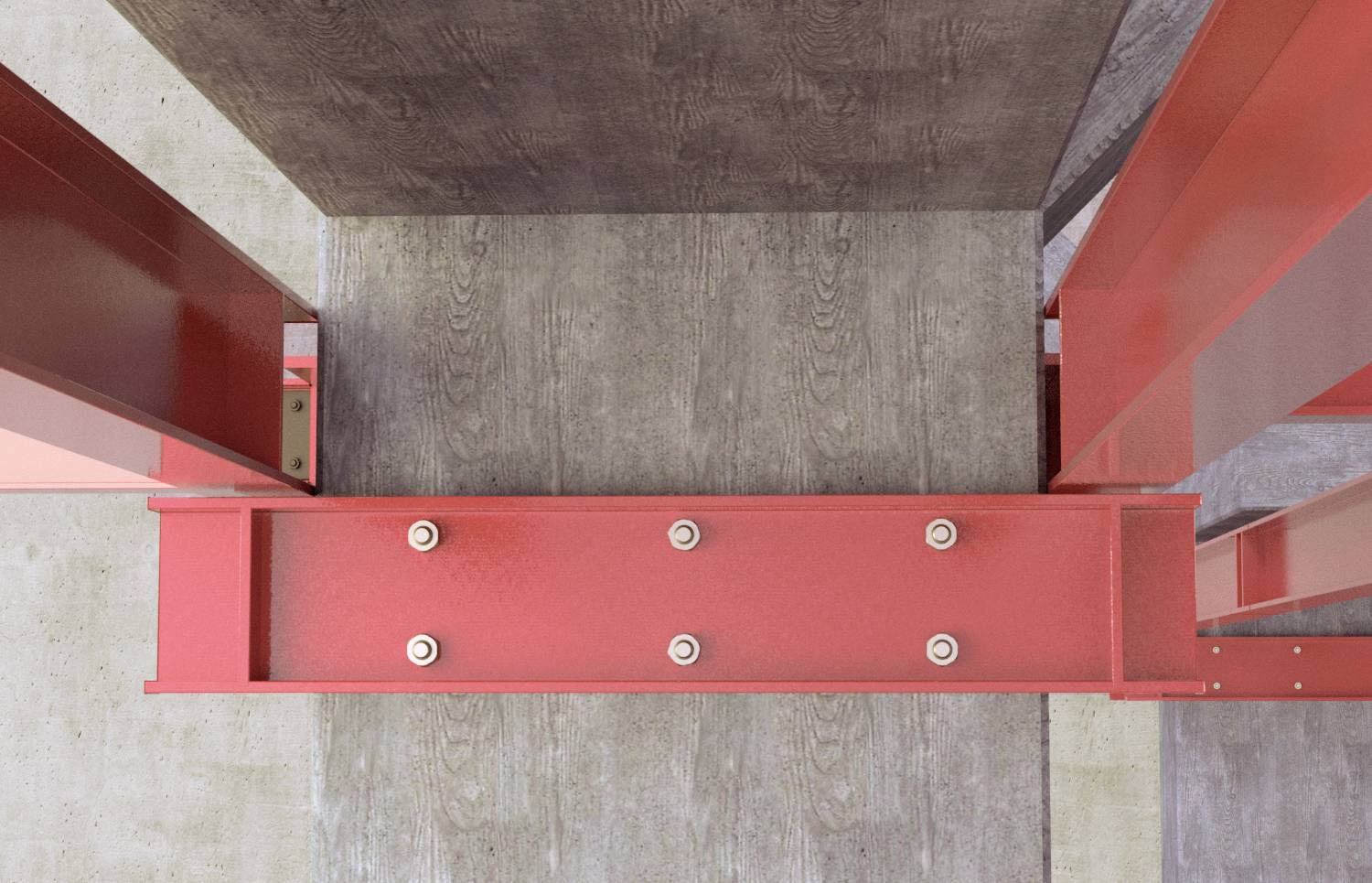

Vörös acélgerenda egy épületváz keretében, felülnézetből. Bemutatja a szerkezet felépítését betonnal és acélgerendákkal a kivitelezésben.

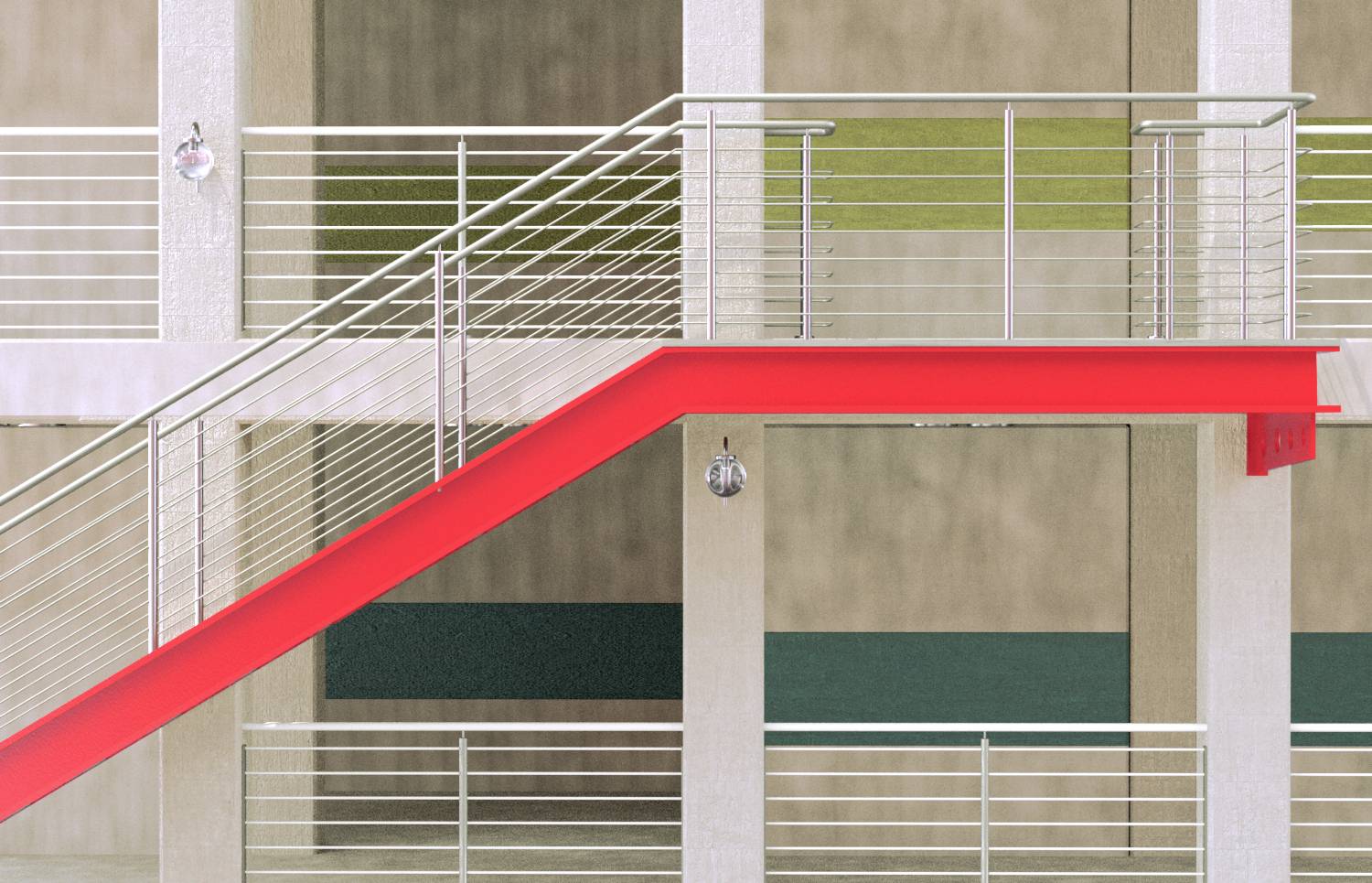

Egy modern lépcsőház vörös korláttal és fémkerítésekkel. A háttérben bézs falak zöld és kék téglalap alakú felületekkel.

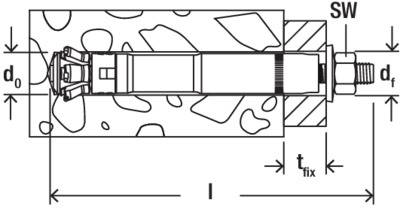

Műszaki rajz egy csavarkapcsolatról, részletezve a méreteket: 'd0', 'df', 'l', 'tfix', 'SW', amely alkatrészeket sémaszerű nézetben mutat.

Egy fúrófej hegyének helyzete egyfalban, 'FSU-SD' felirattal. Bemutatja a fúró elhelyezkedését az anyagban.

Fischer 567784 FSU-P M12x125/30 Alulmetszett horgony 190 mm 10 db-8

Horgony fali ábrázolása sémaszerűen, nyíl mutatja jobbra. Egy áthúzott csavar tilalmat jelez.

A diagram mutat egy FSU-ST-csatlakozót balra mutató nyíllal, amely a csatlakozási útvonalat jelzi.

Műszaki rajz mutatja a rögzítőelemeket egy falban. Egy csapszeget speciális eszközökkel rögzítenek.

Rajz fali rögzítéssel, csavarral, figyelmeztető szimbólumokkal és szemekkel. Figyelem: A rögzítést ne helyezze túl közel a szélhez.

Az ábra egy horgony betonba történő rögzítésének folyamatát mutatja: fúrás, horgony behelyezése, anya és alátét csavarozása, piros CC szimbólummal jelölve.

A diagram egy betonfalba rögzített dübelcsavart mutat. Láthatók a horgonyfej és a rögzített csavar részletei.

1/15

Szállítás: 9. 9. Sze.

30 készlet

Szám (csomagméret 10 db)

készlet

Összesen (185 031 Ft / Darab)

185 031 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Fúrószár átmérője: 22 mm
A furat átmérője a tartozékban: 23 mm
A rögzítés max. vastagsága: 30 mm
Menet: M12
Kulcsnyílás: 19 mm

Termék típus: Alulmetszett horgony

Anyag: Acél

Hossz: 190 mm

Csavar átmérő: 12 mm

Alkalmas: Beton

Tartalom: 10 db

Anyagjellemző: Galvanikusan cinkezett

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3026192 Fischer 567784 FSU-P M12x125/30 Alulmetszett horgony 190 mm 10 db

Leírás

Az FSU-P fischer alámetszett horgony horganyzott acélból készült önmetsző horgony olyan alkalmazásokhoz, ahol a legnagyobb terhelést és biztonságot igénylik (pl. nehézacél erőművek építése, atomerőművek, olaj- és gázipar). Az alámetszett horgony ideális nagy teherbírású rögzítésekhez acélszerkezetek, nehéz csővezetékek és beltéri ipari gépek rögzítéséhez repedt és nem repedt betonban. Az FSU-P-t az FSU-ST beállítószerszám segítségével az FSU-SD gallérfúróval létrehozott furatba kell behelyezni az átmenő furatba. A horgony magát az alámetszést vágja el, és pozitív kapcsolatot hoz létre. Ez maximális biztonságot garantál még nagy repedésszélességeknél is szeizmikus területeken. A horgony gyorsan és maradék nélkül eltávolítható az FSU-DT szétszerelő szerszámmal.

Ez a szöveg gépi fordítással készült.

Kivitel

A legmagasabb terhelés és biztonsági szint a tökéletes illeszkedésnek köszönhetően
Hat metszőfog önállóan és gyorsan hoz létre alávágást
Kis közép- és éltávolságok az alacsony szórási erők miatt
A műanyag elem rögzíti a horgonyt a furatban

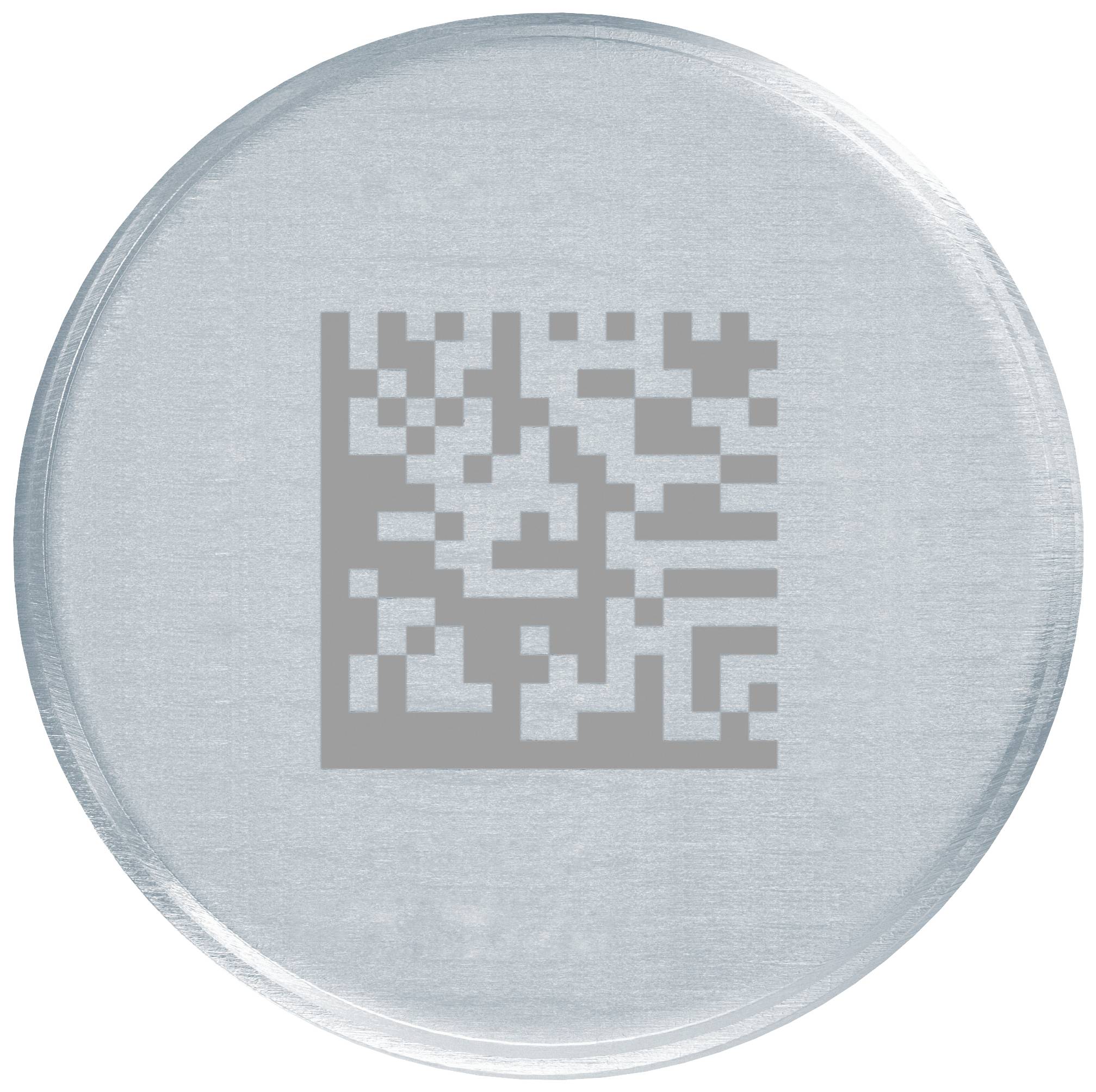

DMC a termékadatok egyértelmű azonosításához és olvasásához
