Name: Fogyasztó leágaztatás Siemens 3RA2120-4NH27-0AP0
Brand: Siemens
SKU: 1748484
Availability: BackOrder

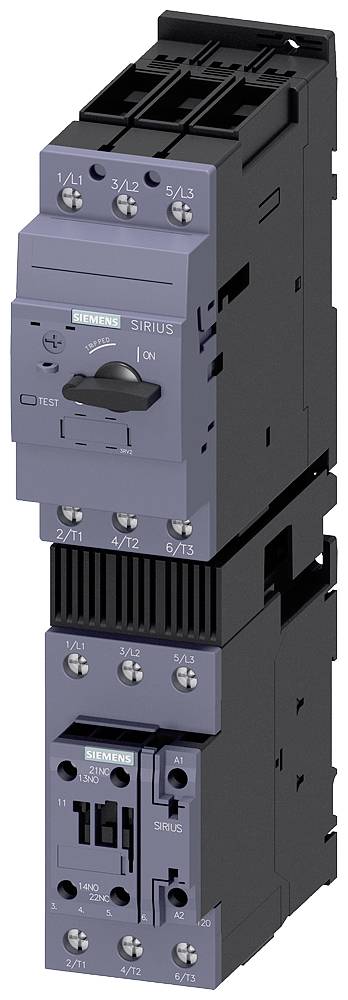

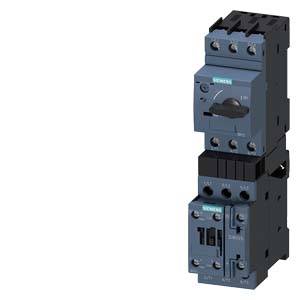

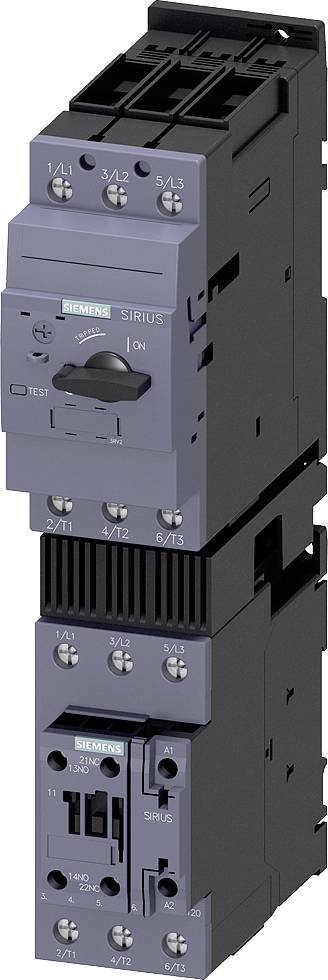

Egy fekete kapcsolókapcsoló több csatlakozóval, fehér sínre szerelve, oldalról ferdén látható.

Egy nyitott kapcsolószekrény elektronikus alkatrészekkel egy havas ablak mellett, ipari géppark előtt.

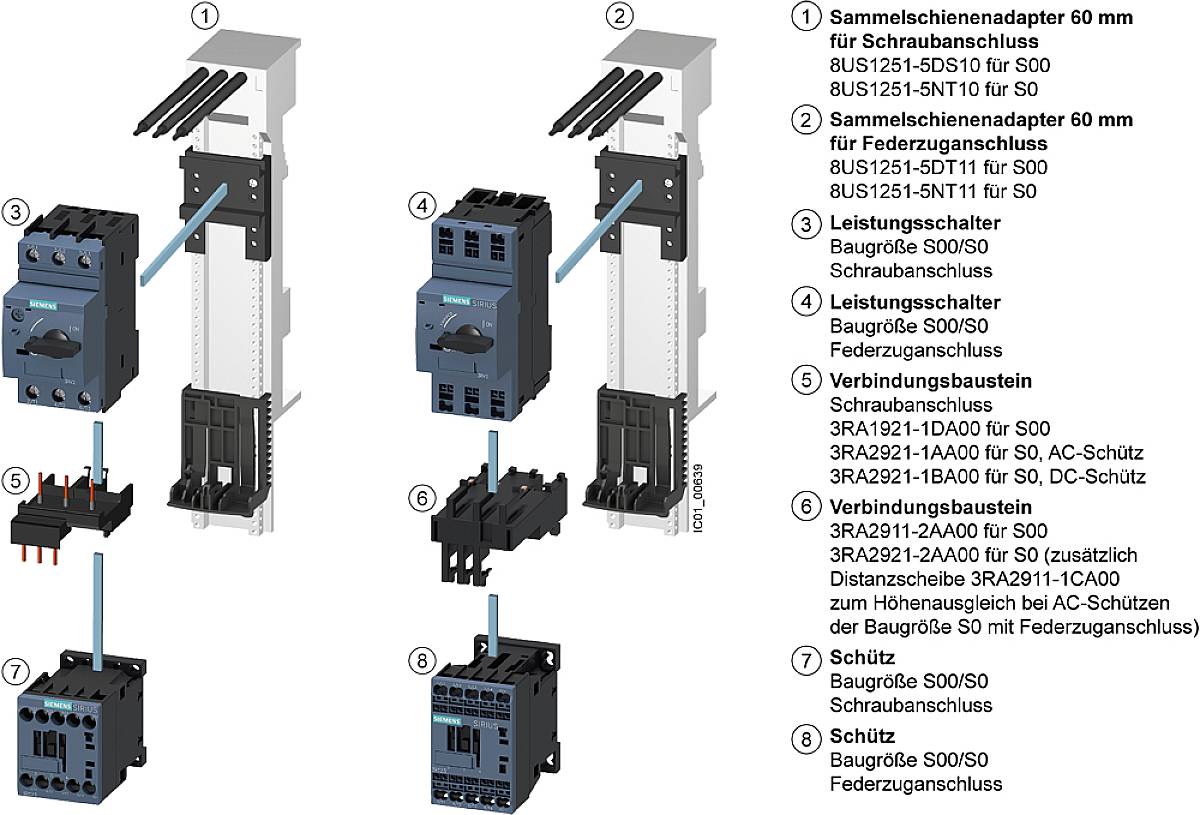

Áttekintés az elektromos komponensekről kapcsolószekrény telepítéséhez, beleértve a gyűjtősín-adaptert, a teljesítménymegszakítókat és a kontaktorokat.

Egy védőkapcsoló kapcsolási rajza jelölésekkel: A1, A2, Q1, Q11, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 14 NO, 21 NC, 22 NC.

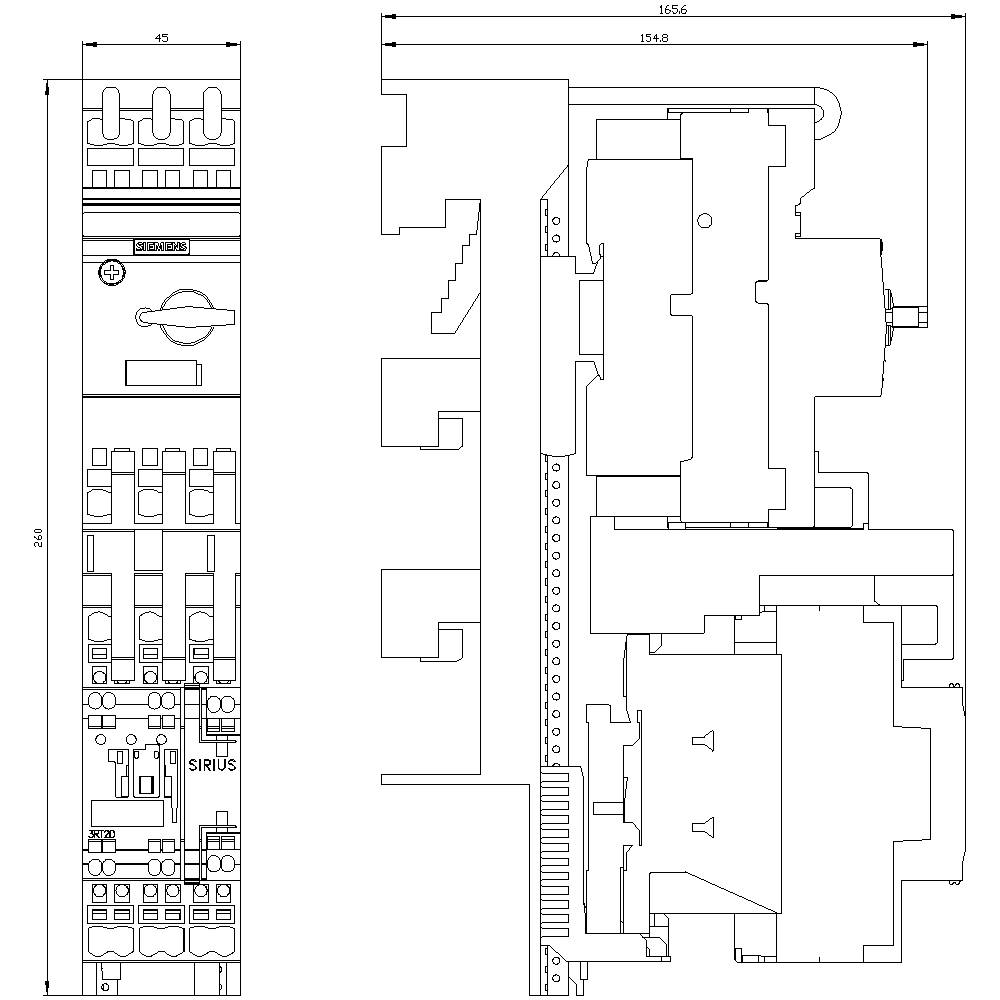

Műszaki rajz egy kapcsolóberendezésről: méreteket milliméterben megadva, részletesen ábrázolja a biztosítékok és kapcsolók elrendezését.

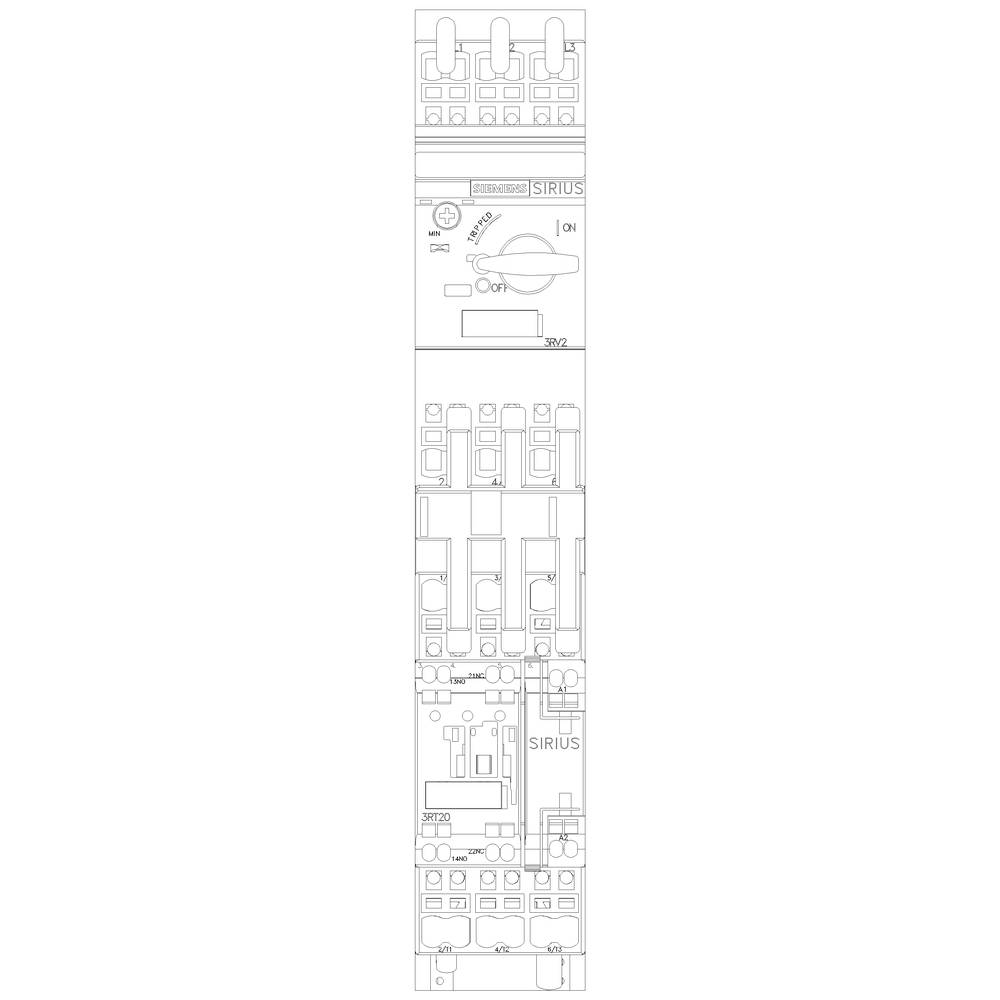

Villamos elosztószekrény elrendezési műszaki rajza, amelyen különböző kapcsolók, biztosítékok és kábelezések láthatók felülnézetben, felsőrésztől az alsó részig rendezve.

1/6

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (181 990 Ft / Darab)

181 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Az elektromos csatlakozás végrehajtása: rugós típusú csatlakozás
A betápláló keret mérete: S0
Működési frekvencia: 50/60 Hz

Motorfeszültség: 400 V

Termék típus: Fogyasztó leágaztatás

Csatlakozási áram: 28 A

Motorteljesítmény 400 V-nál: 15 kW

Névleges feszültség: 690 V

Kivitel: Szerelési típus: 60 mm-es gyűjtősínrendszerre történő rögzítéshez

Gyártói szám: 3RA21204NH270AP0

Névleges áram: 28 A

Névleges áramerősség, kerekítve: 28 A

Gyártói szám: 3RA2120-4NH27-0AP0

Motorteljesítmény 230 V/400 V-nál: 15 kW

Méret: (Sz x Ma x Mé) 45 x 260 x 165 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 45 mm

Magasság: 260 mm

Mélység: 165 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

: 45

: 260 mm

: 165 mm

: FALSE

: 15 kW

: 1

: 28 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 28 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1748484 Fogyasztó leágaztatás Siemens 3RA2120-4NH27-0AP0

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1748484 Fogyasztó leágaztatás Siemens 3RA2120-4NH27-0AP0

Leírás

Tápegység tompított, közvetlen indítású AC 400 V, S0 méret 23,0 ... 28,0 A AC 230 V rugós csatlakozás 60 mm-es gyűjtősín rendszerekhez (szintén 1-es típusnak felel meg) A hozzárendelés típusa 2, Iq = 150 kA 1NO + 1NC (kontaktor) SIRIUS 3RA21 a motorok védelmére és indítására. A 3RA21 közvetlen indító egy 3RV2 megszakító és egy 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amelyek már teljesen vezetékes, mechanikusan és elektromosan csatlakoztatva vannak. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA2 terheléselosztók AC és DC üzemmódban kaphatók S00, S0 és S2 méretekben, 0,14 és 65 A között. Csavaros és rugós csatlakozással kaphatóak a DIN sínre szereléshez, a csavarok rögzítéséhez és a 60 mm-es sínekhez való rögzítéshez. Ezenkívül több mint 40 000 más tesztelt kombinációt kínálunk az egyes eszközök számára a különböző alkalmazások védelme, átkapcsolása és indítása érdekében akár 630 A. A 3RV2 megszakítók és a 3RT2 mágneskapcsolók minden tartozéka minden méretben szabványos, és a terheléselosztókhoz is használható. Az opcionális SIRIUS 3RV29 befogadási rendszer (S00 és S0 esetén) jelentősen csökkenti a kábelezési erőfeszítéseket. A 3RA21 terheléskiadó a helyes 3RA11 sorozat helyére vált. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
