Name: Fogyasztó leágaztatás Siemens 3RA2150-4JA37-0NB3
Brand: Siemens
SKU: 1742181
Availability: BackOrder

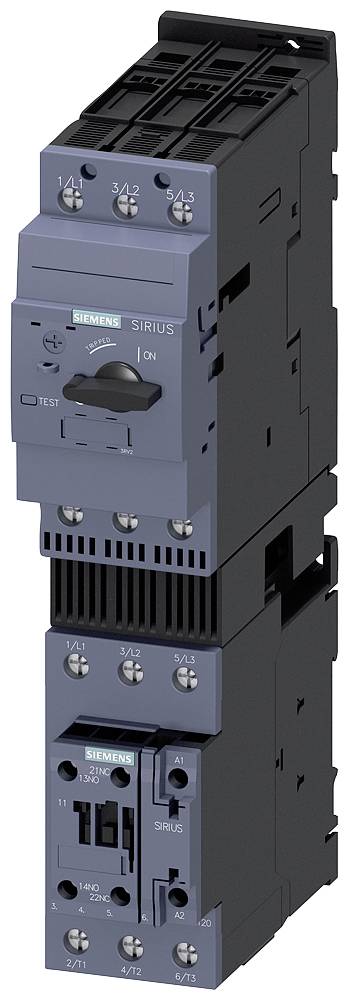

Egy fekete és szürke házba foglalt elektromos mágneskapcsoló, függőlegesen felszerelve. Elsősorban nagyfeszültségű berendezések vezérlésére használják.

Egy nyitott ajtajú kapcsolószekrény elektromos komponenseket mutat, miközben egy ablakon át egy esős ipari környezet látható.

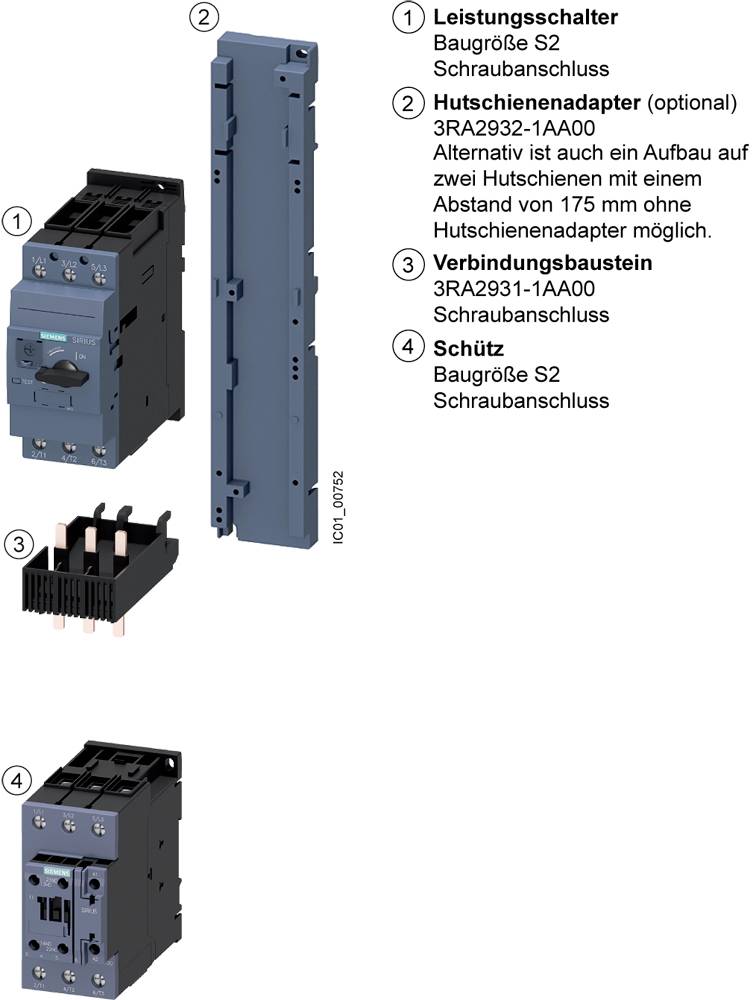

Teljesítménymegszakító csavaros csatlakozással, kalapsínes adapter, csatlakozóelem, mágneskapcsoló. Elektromos alkatrészek ábrázolása.

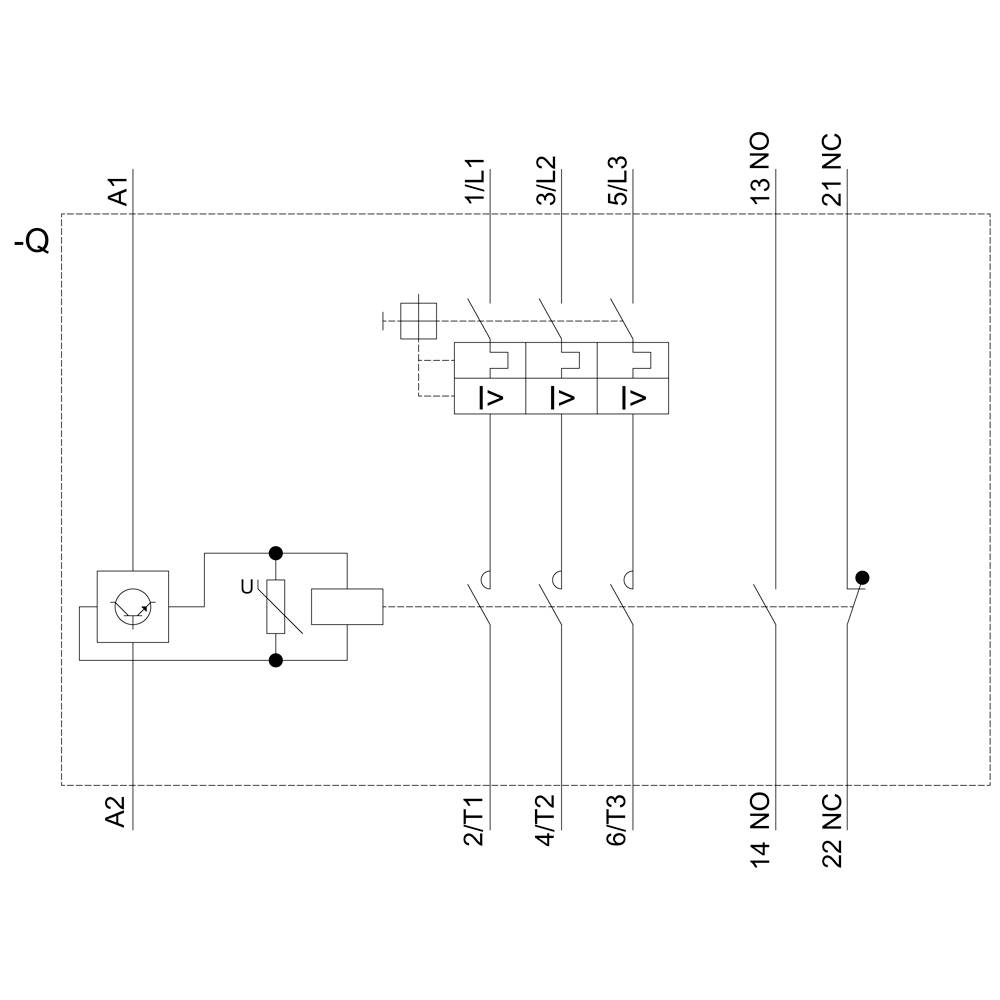

'Schütz kapcsolási rajz: Motorvezérlő kör tekerccsel, relével és érintkezőkkel. A1, A2 a tekercs bemenetei. L1, L2, L3 fáziscsatlakozók, T1-T3 kimenetek.'

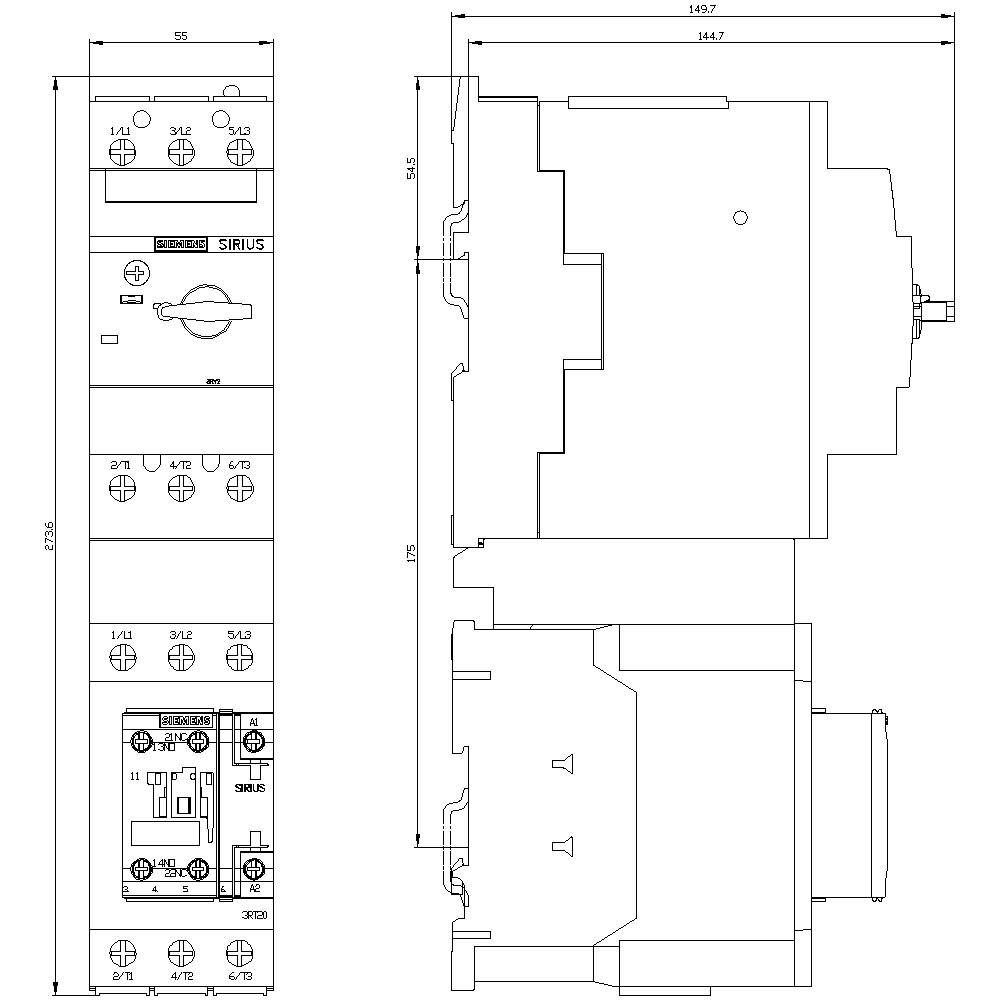

Siemens Sirius típusú elektromos kapcsolókészülék elölnézeti és oldalnézeti műszaki rajza, amely méreteket és csatlakozásokat mutat.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (342 990 Ft / Darab)

342 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Az elektromos csatlakozás végrehajtása: csavaros csatlakozás
A betápláló keret mérete: S2
Működési frekvencia: 50/60 Hz

Motorfeszültség: 400 V/AC

Termék típus: Fogyasztó leágaztatás

Csatlakozási áram: 65 A

Motorteljesítmény 400 V-nál: 30 kW

Névleges feszültség: 690 V

Kivitel: Rögzítés típusa: csavarozható és rögzíthető rögzítés a 2 35 mm-es felső kalapokra

Gyártói szám: 3RA21504JA370NB3

Névleges áram: 65 A

Névleges áramerősség, kerekítve: 65 A

Gyártói szám: 3RA2150-4JA37-0NB3

Motorteljesítmény 230 V/400 V-nál: 30 kW

Méret: (Sz x Ma x Mé) 55 x 274 x 150 mm

Csatlakozó: Csavaros kapocs

Szélesség: 55 mm

Magasság: 274 mm

Mélység: 150 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

: 55

: 274 mm

: 150 mm

: FALSE

: 30 kW

: 1

: 65 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: AC/DC

: Other

: 65 A

: 60 °C

: 150000

: 150000

: 30000

: Other

: Class 2

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1742181 Fogyasztó leágaztatás Siemens 3RA2150-4JA37-0NB3

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742181 Fogyasztó leágaztatás Siemens 3RA2150-4JA37-0NB3

Leírás

Töltő adagoló tompított, közvetlen indítás AC 400 V, S2 méret 54 ... 65 A AC / DC 20 ... 33 V-os csavaros csatlakozás a felső sínre történő szereléshez (szintén megfelel az 1-es típusnak) Kiosztás típusa 2, Iq = 150 kA 1NO + 1NC (kontaktor) bekötéssel (integrált) SIRIUS 3RA21 közvetlen indítómotor a motorok védelmére és indítására. A 3RA21 közvetlen indító egy 3RV2 megszakító és egy 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amelyek már teljesen vezetékes, mechanikusan és elektromosan csatlakoztatva vannak. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA2 terheléselosztók AC és DC üzemmódban kaphatók S00, S0 és S2 méretekben, 0,14 és 65 A között. Csavaros és rugós csatlakozással kaphatóak a DIN sínre szereléshez, a csavarok rögzítéséhez és a 60 mm-es sínekhez való rögzítéshez. Ezenkívül több mint 40 000 más tesztelt kombinációt kínálunk az egyes eszközök számára a különböző alkalmazások védelme, átkapcsolása és indítása érdekében akár 630 A. A 3RV2 megszakítók és a 3RT2 mágneskapcsolók minden tartozéka minden méretben szabványos, és a terheléselosztókhoz is használható. Az opcionális SIRIUS 3RV29 befogadási rendszer (S00 és S0 esetén) jelentősen csökkenti a kábelezési erőfeszítéseket. A 3RA21 terheléskiadó a helyes 3RA11 sorozat helyére vált. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
