Name: Fogyasztó leágaztatás Siemens 3RA2150-4VA36-0AP0
Brand: Siemens
SKU: 1742187
Availability: BackOrder

Ipari kapcsolókészülék fehér háttér előtt; téglalap alakú, szürke szerkezet csavarokkal és kapcsolókkal. Elektromos rendszerekben való felhasználásra.

Ipari gépészeti berendezés látványa nyitott kapcsolószekrényekkel, látható kábelekkel és gyártócsarnokkal a háttérben. Eső veri a üvegfelületet.

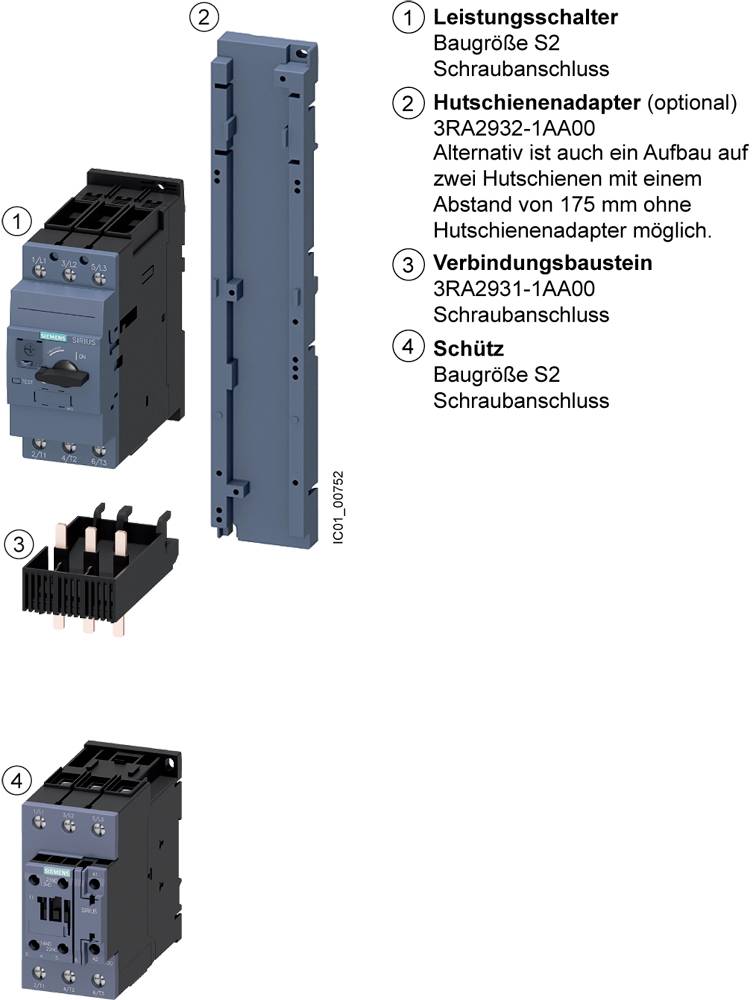

'Elektromos alkatrészek grafikai ábrázolása: 1) Teljesítménymegszakító, S2 méret, csavaros csatlakozás, 2) Sínre szerelhető adapter, 3) Csatlakozóegység, 4) Kontaktor.'

Egy elektromos berendezés kapcsolási rajza három biztosítékkal, egy érintkezővel és összekötő vonalakkal, téglalap alakú diagramban ábrázolva.

Elektromos kapcsolókészülék műszaki rajza két nézetben: oldalnézet és elölnézet, részletes méretezéssel.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (249 990 Ft / Darab)

249 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Az elektromos csatlakozás végrehajtása: csavaros csatlakozás
A betápláló keret mérete: S2
Működési frekvencia: 50/60 Hz

Motorfeszültség: 400 V/50 - 60 Hz

Termék típus: Fogyasztó leágaztatás

Csatlakozási áram: 45 A

Motorteljesítmény 400 V-nál: 22 kW

Névleges feszültség: 690 V

Kivitel: Rögzítés típusa: csavarozható és rögzíthető rögzítés a 2 35 mm-es felső kalapokra

Gyártói szám: 3RA21504VA360AP0

Névleges áram: 45 A

Névleges áramerősség, kerekítve: 45 A

Gyártói szám: 3RA2150-4VA36-0AP0

Motorteljesítmény 230 V/400 V-nál: 22 kW

Méret: (Sz x Ma x Mé) 55 x 274 x 150 mm

Csatlakozó: Csavaros kapocs

Szélesség: 55 mm

Magasság: 274 mm

Mélység: 150 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

: 55

: 274 mm

: 150 mm

: FALSE

: 22 kW

: 1

: 45 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: AC

: Other

: 45 A

: 60 °C

: 150000

: 150000

: 100000

: 22000

: Other

: Class 2

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1742187 Fogyasztó leágaztatás Siemens 3RA2150-4VA36-0AP0

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1742187 Fogyasztó leágaztatás Siemens 3RA2150-4VA36-0AP0

Leírás

Tápegység tompított, közvetlen indítás AC 400 V, S2 méret 35 ... 45 A AC 230 V, 50 Hz Csavaros csatlakozás a felső sínre történő szereléshez (az 1-es típushoz is tartozik) A kiosztás típusa 2, Iq = 150 kA 1NO + 1NC (kontaktor) SIRIUS 3RA21 közvetlen indító védelem és védelem Motorok indítása. A 3RA21 közvetlen indító egy 3RV2 megszakító és egy 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amelyek már teljesen vezetékes, mechanikusan és elektromosan csatlakoztatva vannak. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA2 terheléselosztók AC és DC üzemmódban kaphatók S00, S0 és S2 méretekben, 0,14 és 65 A között. Csavaros és rugós csatlakozással kaphatóak a DIN sínre szereléshez, a csavarok rögzítéséhez és a 60 mm-es sínekhez való rögzítéshez. Ezenkívül több mint 40 000 más tesztelt kombinációt kínálunk az egyes eszközök számára a különböző alkalmazások védelme, átkapcsolása és indítása érdekében akár 630 A. A 3RV2 megszakítók és a 3RT2 mágneskapcsolók minden tartozéka minden méretben szabványos, és a terheléselosztókhoz is használható. Az opcionális SIRIUS 3RV29 befogadási rendszer (S00 és S0 esetén) jelentősen csökkenti a kábelezési erőfeszítéseket. A 3RA21 terheléskiadó a helyes 3RA11 sorozat helyére vált. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
