Name: Fogyasztó leágaztatás Siemens 3RA2210-0KH15-2AP0
Brand: Siemens
SKU: 1743219
Availability: BackOrder

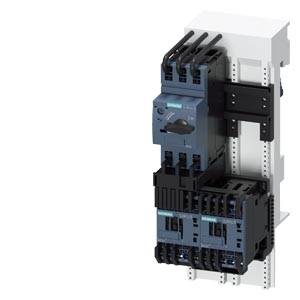

Egy elektromos kapcsolószekrény-modul több kapcsolóval és csatlakozóval, egy fémtartóra szerelve.

Egy gépterem belseje nyitott kapcsolótáblákkal és egy ablakkal, amelynek üvegén vízcseppek vannak, utalva az esőre vagy a tisztításra.

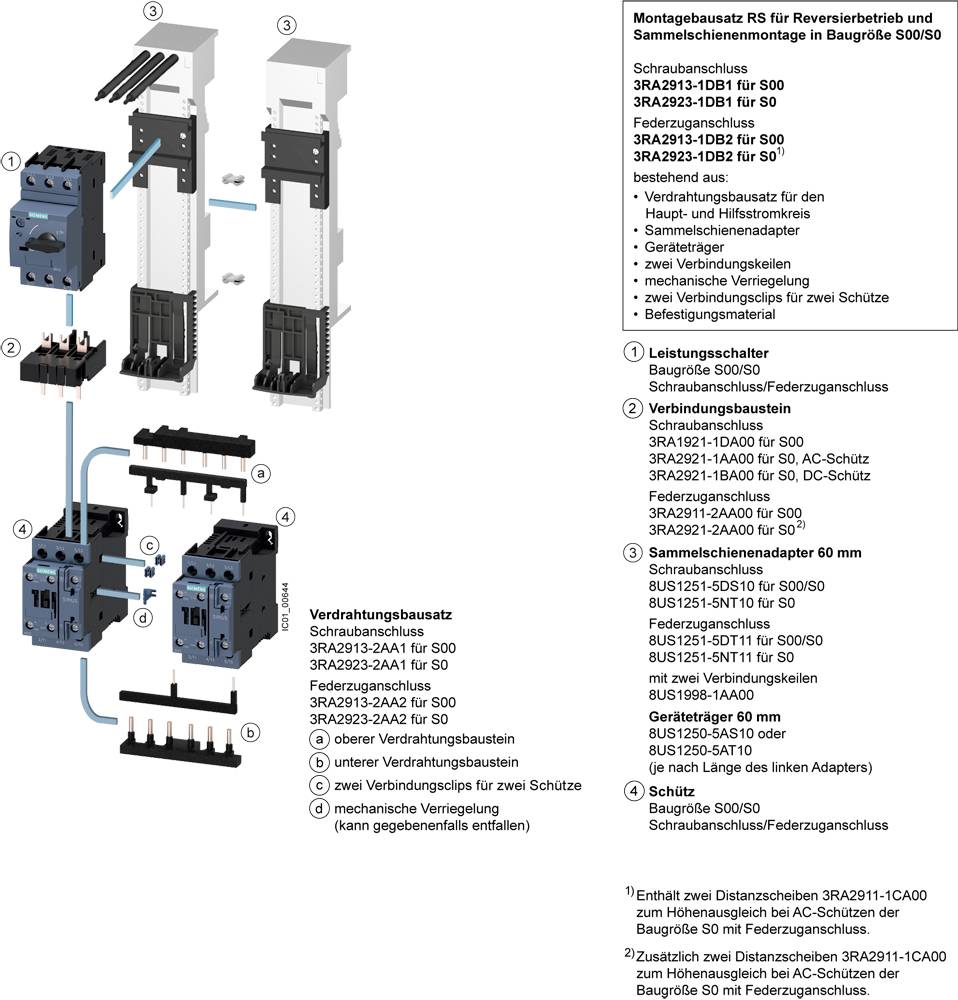

Szerelőkészlet RS fordított üzemmódhoz, kábelezési készlettel. Fő alkatrészek a kontaktor-egységek és csavaros csatlakozók.

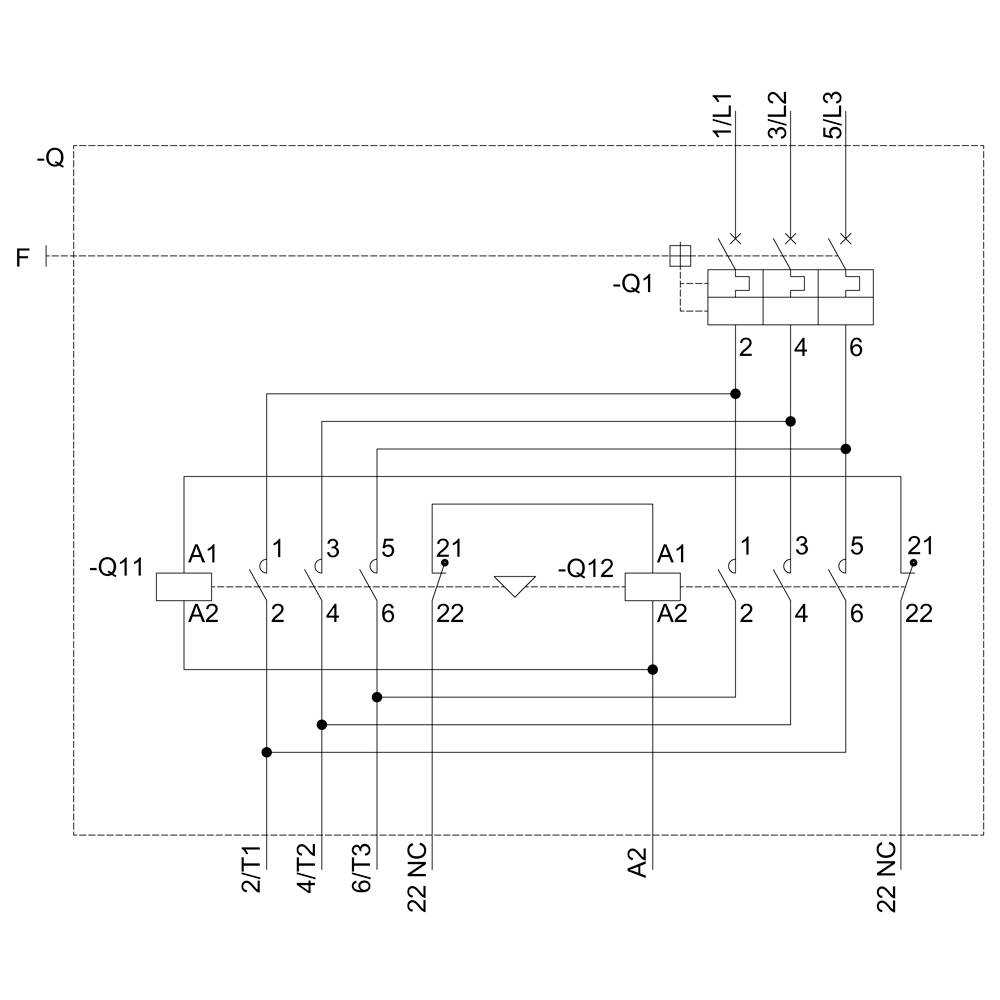

Három áramkörös elektromos kontaktorrendszer kapcsolási rajza. Bemutatja a Q1, Q11, Q12 kontaktorok bekötését és elrendezését.

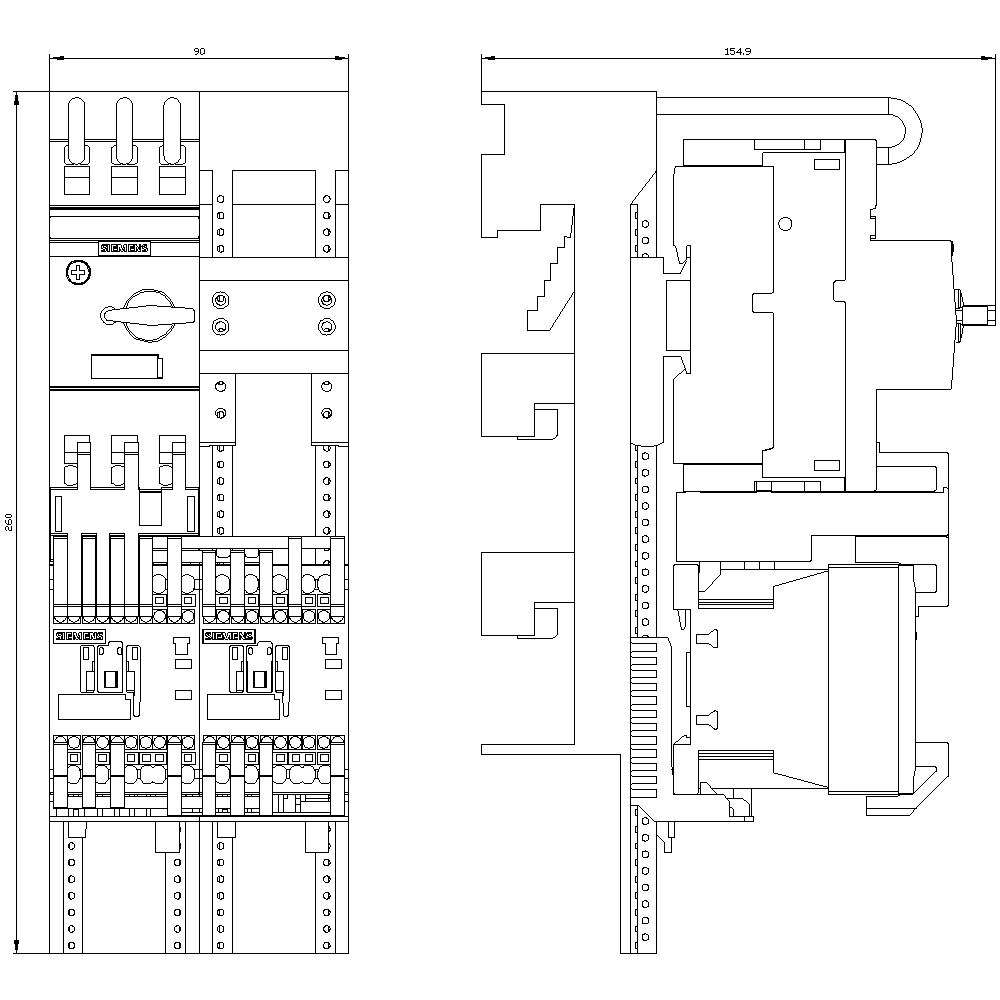

'Egy elektromos elosztó műszaki rajza, amely részletesen ábrázolja a kapcsolók és biztosítékok elrendezését, valamint oldalnézetét.'

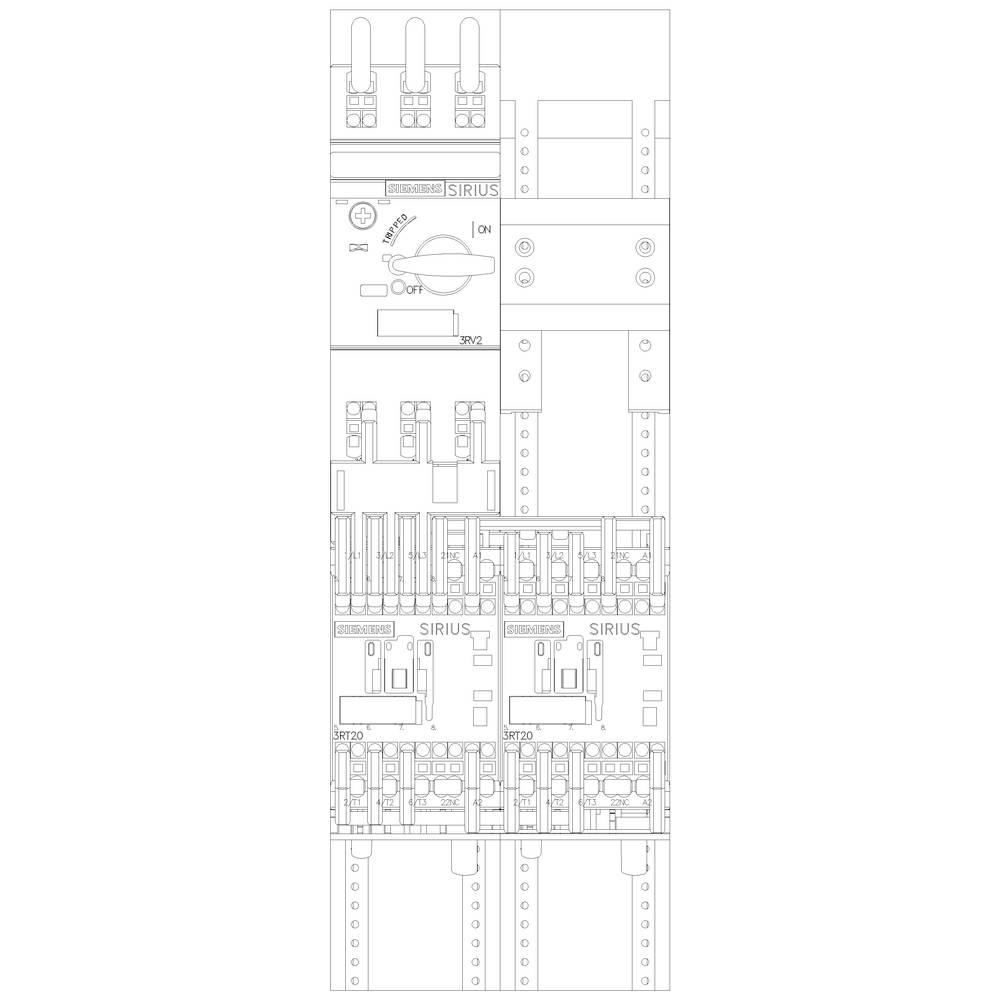

Egy villamos kapcsolási rajz műszaki ábrázolása, amely különböző elektromos alkatrészeket, például áramköri megszakítókat mutat részletes felülnézeti nézetben.

1/6

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

Szám

Összesen (138 990 Ft / Darab)

138 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Az elektromos csatlakozás végrehajtása: rugós típusú csatlakozás
A betápláló keret mérete: S00
Működési frekvencia: 50/60 Hz

Motorfeszültség: 690 V

Termék típus: Fogyasztó leágaztatás

Csatlakozási áram: 1.1 A

Motorteljesítmény 400 V-nál: 0.37 kW

Névleges feszültség: 690 V

Kivitel: Szerelési típus: 60 mm-es gyűjtősínrendszerre történő rögzítéshez

Gyártói szám: 3RA22100KH152AP0

Névleges áram: 1.1 A

Névleges áramerősség, kerekítve: 1.1 A

Gyártói szám: 3RA2210-0KH15-2AP0

Motorteljesítmény 230 V/400 V-nál: 0.37 kW

Méret: (Sz x Ma x Mé) 90 x 260 x 155 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 90 mm

Magasság: 260 mm

Mélység: 155 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

: 90

: 260 mm

: 155 mm

: FALSE

: 0.37 kW

: 1

: 1.25 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 1.25 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1743219 Fogyasztó leágaztatás Siemens 3RA2210-0KH15-2AP0

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1743219 Fogyasztó leágaztatás Siemens 3RA2210-0KH15-2AP0

Leírás

Tápegység tompított, fordított működtetés AC 400 V, S0 méret 0,90 ... 1,25 A AC 230 V rugós csatlakozás 60 mm-es gyűjtősín-rendszerhez (az 1-es típushoz is tartozik) A hozzárendelés típusa 2, Iq = 150 kA 1NC (kontaktor) SIRIUS 3RA22 indítókapcsoló a kontaktorvédelemhez és a motorok indítása. A 3RA22 hátrameneti indító egy 3RV2 megszakító és két 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amelyek már teljesen vezetékes, mechanikusan és elektromosan csatlakoztatva vannak. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA2 terheléselosztók AC és DC üzemmódban kaphatók S00, S0 és S2 méretekben, 0,14 és 65 A között. Csavaros és rugós csatlakozással kaphatóak a DIN sínre szereléshez, a csavarok rögzítéséhez és a 60 mm-es sínekhez való rögzítéshez. Ezenkívül több mint 40 000 más tesztelt kombinációt kínálunk az egyes eszközök számára a különböző alkalmazások védelme, átkapcsolása és indítása érdekében akár 630 A. A 3RV2 megszakítók és a 3RT2 mágneskapcsolók minden tartozéka minden méretben szabványos, és a terheléselosztókhoz is használható. Az opcionális SIRIUS 3RV29 befogadási rendszer (S00 és S0 esetén) jelentősen csökkenti a kábelezési erőfeszítéseket. A 3RA22 terheléskiadó a helyes 3RA12 sorozatot helyettesíti. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
