Name: Fogyasztó leágaztatás Siemens 3RA2220-4BF27-0AP0
Brand: Siemens
SKU: 1744477
Availability: BackOrder

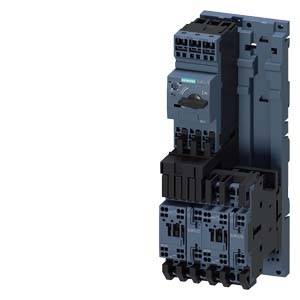

Az ábrán egy ipari alkalmazásokhoz készült moduláris teljesítménymegszakító látható, amely több alkatrészből áll.

Egy nyitott elektromos szekrény kábelekkel és berendezésekkel egy ablak mellett, amelyet esőcseppek borítanak. Kívülről egy elmosódott kék tenger látható.

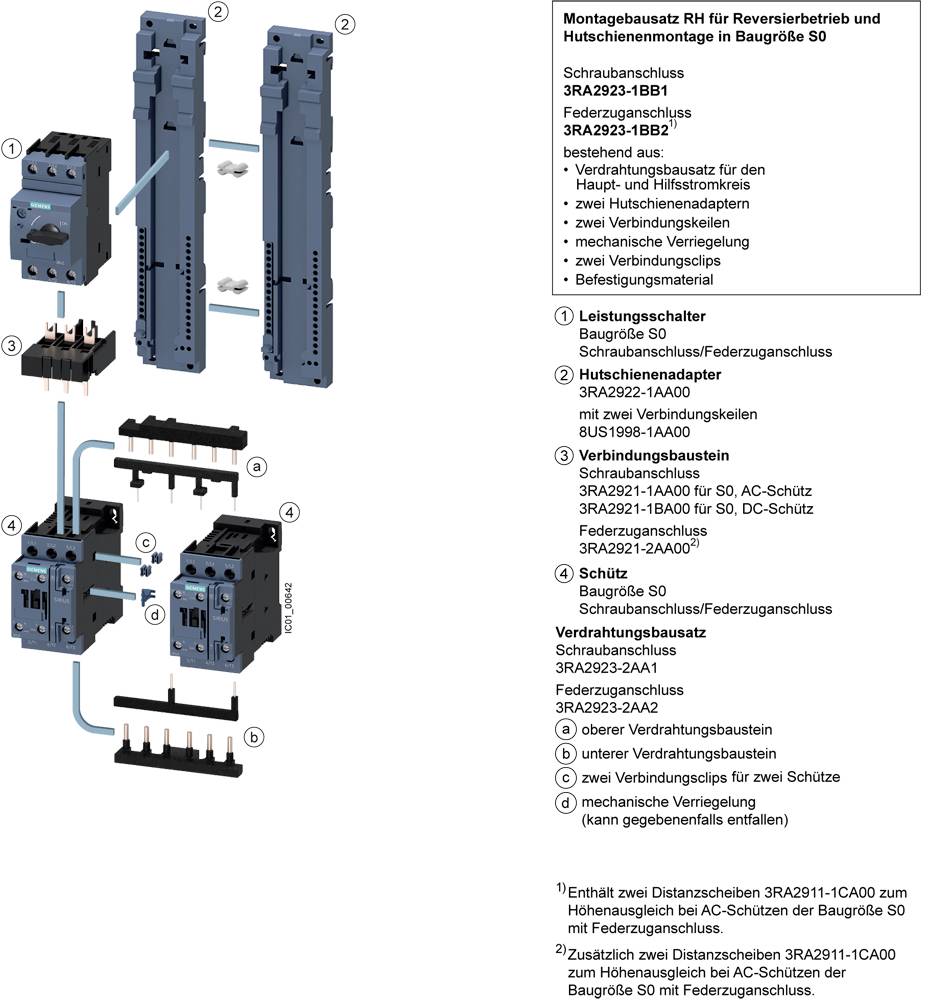

Az ábra a fordított üzemmódú szerelési folyamatot mutatja S0 méretben. Tartalmazza a csavaros csatlakozást, rugós csatlakozást és támasztólábat.

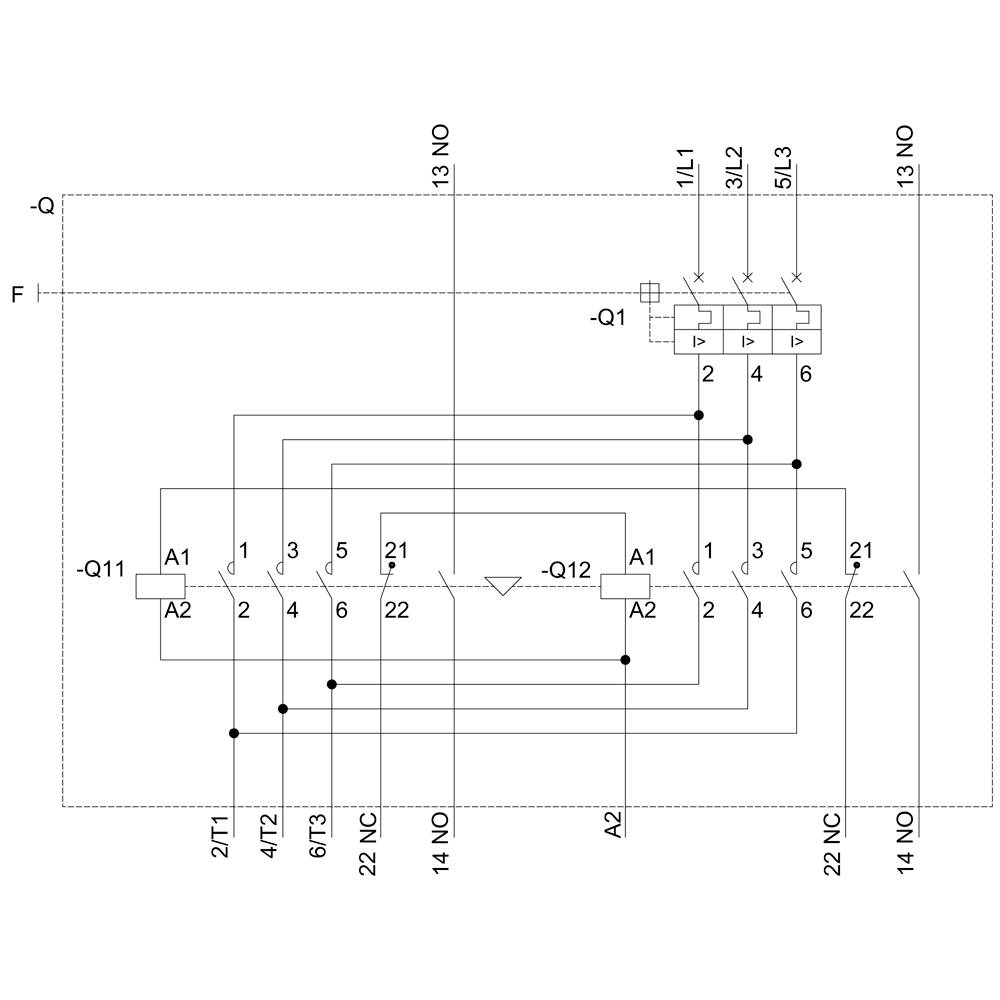

Egy elektromos vezérlés kapcsolási rajza különböző kapcsolókkal, érintkezőkkel és csatlakozásokkal.

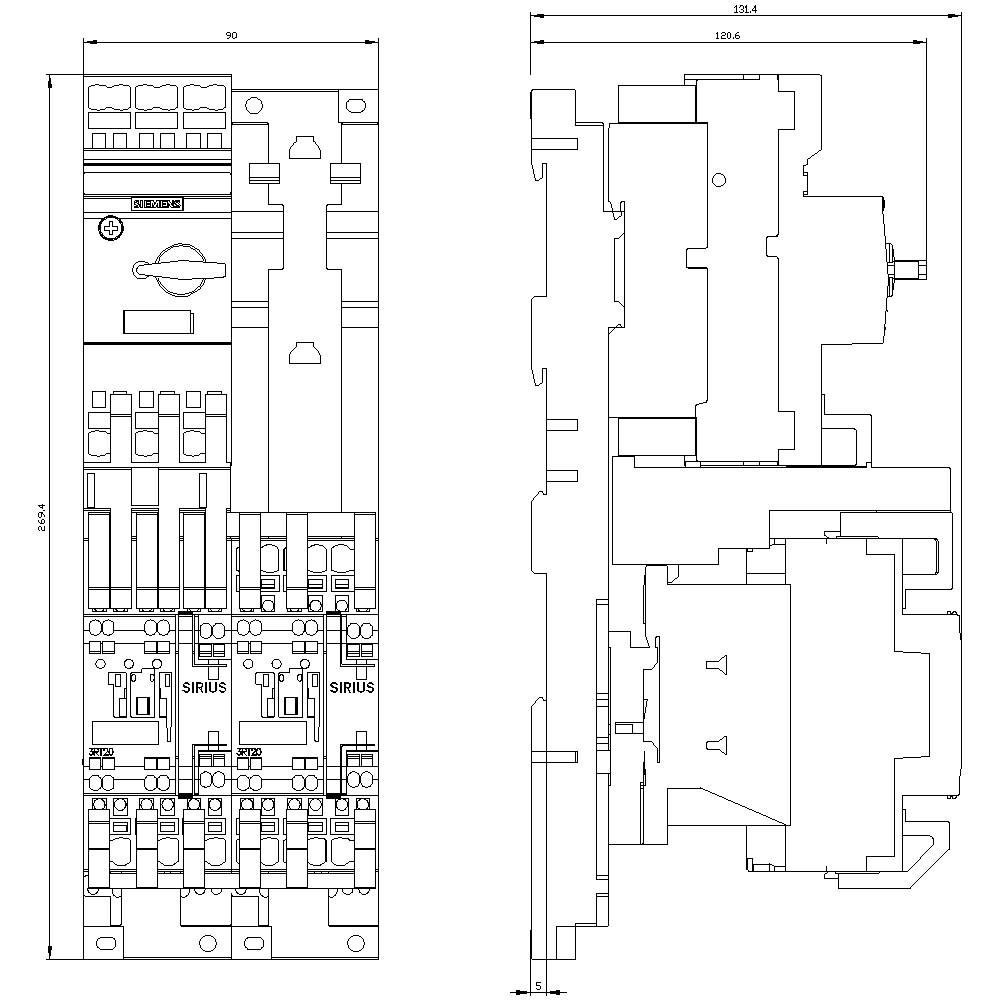

Egy ipari áramkörmegszakító rendszer műszaki rajza, amely több komponenst, kábel csatlakozókat és kapcsolási szegmenseket tartalmaz.

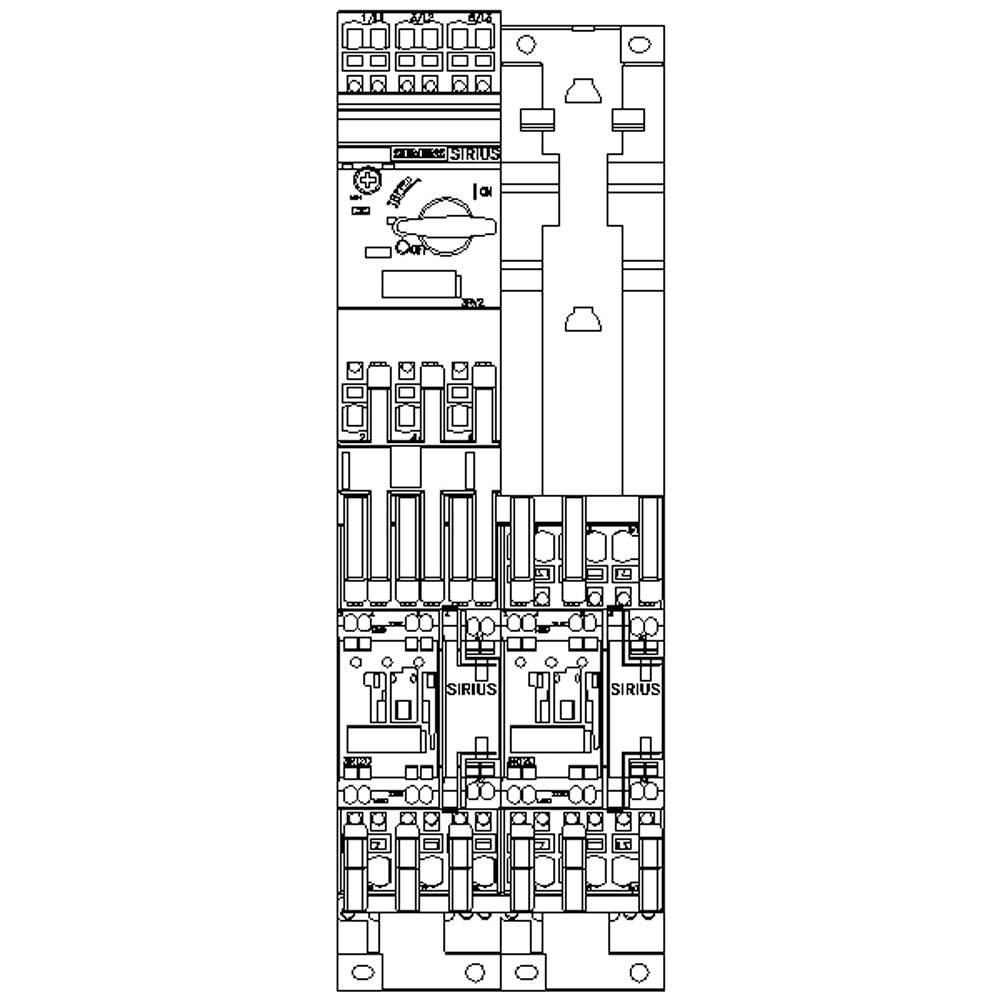

Egy SIRUIS kapcsoló műszaki kapcsolási rajza. Részletesen mutatja az elektromos készülékek vezérléséhez szükséges komponenseket és azok elrendezését.

1/6

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

Szám

Összesen (230 990 Ft / Darab)

230 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Az elektromos csatlakozás végrehajtása: rugós típusú csatlakozás
A betápláló keret mérete: S0
Működési frekvencia: 50/60 Hz

Motorfeszültség: 690 V

Termék típus: Fogyasztó leágaztatás

Csatlakozási áram: 15.5 A

Motorteljesítmény 400 V-nál: 7.5 kW

Névleges feszültség: 690 V

Kivitel: Rögzítés típusa: adapterre csavaros és rögzíthető rögzítéshez a 35 mm-es felső sínre

Gyártói szám: 3RA22204BF270AP0

Névleges áram: 15.5 A

Névleges áramerősség, kerekítve: 15.5 A

Gyártói szám: 3RA2220-4BF27-0AP0

Motorteljesítmény 230 V/400 V-nál: 7.5 kW

Méret: (Sz x Ma x Mé) 90 x 269 x 130 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 90 mm

Magasság: 269 mm

Mélység: 130 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

: 90

: 269 mm

: 130 mm

: FALSE

: 7.5 kW

: 1

: 20 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 20 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1744477 Fogyasztó leágaztatás Siemens 3RA2220-4BF27-0AP0

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744477 Fogyasztó leágaztatás Siemens 3RA2220-4BF27-0AP0

Leírás

Tápegység tompított, hátrameneti működtetés AC 400 V, S0 méret 13,0 ... 20,0 A AC 230 V Rugós csatlakozás DIN sínes szereléshez DIN sínes adapterrel (szintén megfelel az 1-es típusnak) Kiosztás típusa 2, Iq = 150 kA 1NO + 1NC (kontaktor) SIRIUS 3RA22 a motorok védelmére és indítására. A 3RA22 hátrameneti indító egy 3RV2 megszakító és két 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amelyek már teljesen vezetékes, mechanikusan és elektromosan csatlakoztatva vannak. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA2 terheléselosztók AC és DC üzemmódban kaphatók S00, S0 és S2 méretekben, 0,14 és 65 A között. Csavaros és rugós csatlakozással kaphatóak a DIN sínre szereléshez, a csavarok rögzítéséhez és a 60 mm-es sínekhez való rögzítéshez. Ezenkívül több mint 40 000 más tesztelt kombinációt kínálunk az egyes eszközök számára a különböző alkalmazások védelme, átkapcsolása és indítása érdekében akár 630 A. A 3RV2 megszakítók és a 3RT2 mágneskapcsolók minden tartozéka minden méretben szabványos, és a terheléselosztókhoz is használható. Az opcionális SIRIUS 3RV29 befogadási rendszer (S00 és S0 esetén) jelentősen csökkenti a kábelezési erőfeszítéseket. A 3RA22 terheléskiadó a helyes 3RA12 sorozatot helyettesíti. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
