Name: Fogyasztó leágaztatás Siemens 3RA2220-4CF27-0BB4
Brand: Siemens
SKU: 1744484
Availability: BackOrder

Egy fekete, elektronikus kapcsolószekrény több csatlakozóval és egy karral. Elektromos készülékek vezérlésére szolgál.

Ipari létesítmény nyitott kapcsolószekrénnyel, elektronikus alkatrészeket mutat. A háttérben gyártási környezet látható egy esős ablakból nézve.

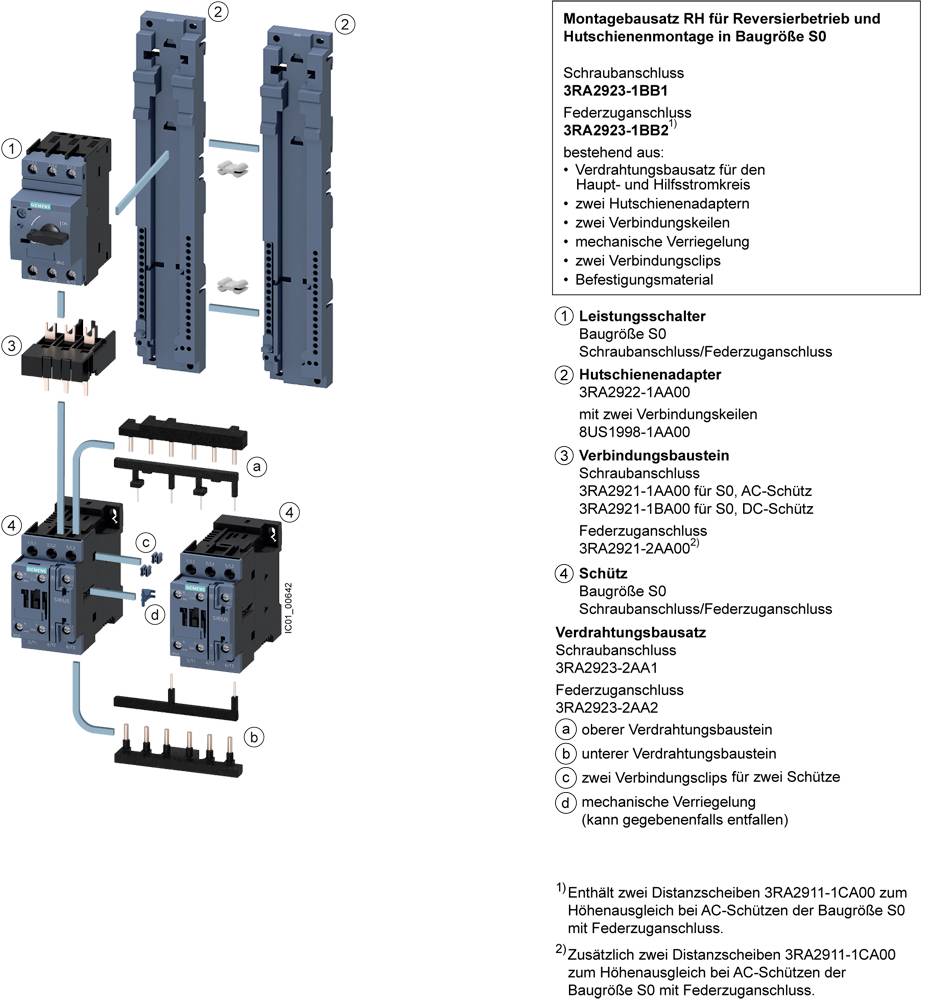

Szerelési készlet fordított üzemmódhoz S0 méretben. Részletek: csavarozott csatlakozás, rugós csatlakozás, kiegészítők AC-kontaktorokhoz. A diagram a különböző modulok csatlakoztatási részleteit mutatja.

Elektromos kapcsolási rajz mutatja a relé kapcsolást a csatlakozások között az A1, A2, Q1, Q12, Q11 kapcsok és több érintkező között.

Egy elektromos kapcsolókészülék műszaki rajza, bal oldalon elölnézet, jobb oldalon oldalnézet. Bemutatja a belső komponenseket és csatlakozásokat.

Egy részletes műszaki kapcsolási rajz feliratozással, amely bemutatja a különböző elektromos komponenseket és azok csatlakozásait.

1/6

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (230 990 Ft / Darab)

230 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Az elektromos csatlakozás végrehajtása: rugós típusú csatlakozás
A betápláló keret mérete: S0
Működési frekvencia: 50/60 Hz

Motorfeszültség: 400 V/AC

Termék típus: Fogyasztó leágaztatás

Csatlakozási áram: 22 A

Motorteljesítmény 400 V-nál: 11 kW

Névleges feszültség: 690 V

Kivitel: Rögzítés típusa: adapterre csavaros és rögzíthető rögzítéshez a 35 mm-es felső sínre

Gyártói szám: 3RA22204CF270BB4

Névleges áram: 22 A

Névleges áramerősség, kerekítve: 22 A

Gyártói szám: 3RA2220-4CF27-0BB4

Motorteljesítmény 230 V/400 V-nál: 11 kW

Méret: (Sz x Ma x Mé) 90 x 269 x 130 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 90 mm

Magasság: 269 mm

Mélység: 130 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

: 90

: 269 mm

: 130 mm

: FALSE

: 11 kW

: 1

: 22 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: DC

: Other

: 22 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744484 Fogyasztó leágaztatás Siemens 3RA2220-4CF27-0BB4

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744484 Fogyasztó leágaztatás Siemens 3RA2220-4CF27-0BB4

Leírás

Tápegység tompított, fordított működtetés AC 400 V, S0 méretű 16 ... 22 A DC 24 V rugós csatlakozás DIN sínes szereléshez DIN sínes adapterrel (szintén megfelel az 1-es típusnak) Kiosztás típusa 2, Iq = 150 kA 1NO + 1NC (kontaktor) SIRIUS 3RA22 indító indító védelem és indítás a motorok. A 3RA22 hátrameneti indító egy 3RV2 megszakító és két 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amelyek már teljesen vezetékes, mechanikusan és elektromosan csatlakoztatva vannak. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA2 terheléselosztók AC és DC üzemmódban kaphatók S00, S0 és S2 méretekben, 0,14 és 65 A között. Csavaros és rugós csatlakozással kaphatóak a DIN sínre szereléshez, a csavarok rögzítéséhez és a 60 mm-es sínekhez való rögzítéshez. Ezenkívül több mint 40 000 más tesztelt kombinációt kínálunk az egyes eszközök számára a különböző alkalmazások védelme, átkapcsolása és indítása érdekében akár 630 A. A 3RV2 megszakítók és a 3RT2 mágneskapcsolók minden tartozéka minden méretben szabványos, és a terheléselosztókhoz is használható. Az opcionális SIRIUS 3RV29 befogadási rendszer (S00 és S0 esetén) jelentősen csökkenti a kábelezési erőfeszítéseket. A 3RA22 terheléskiadó a helyes 3RA12 sorozatot helyettesíti. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
