Name: Fogyasztó leágaztatás Siemens 3RA2220-4CH27-0AP0
Brand: Siemens
SKU: 1744485
Availability: BackOrder

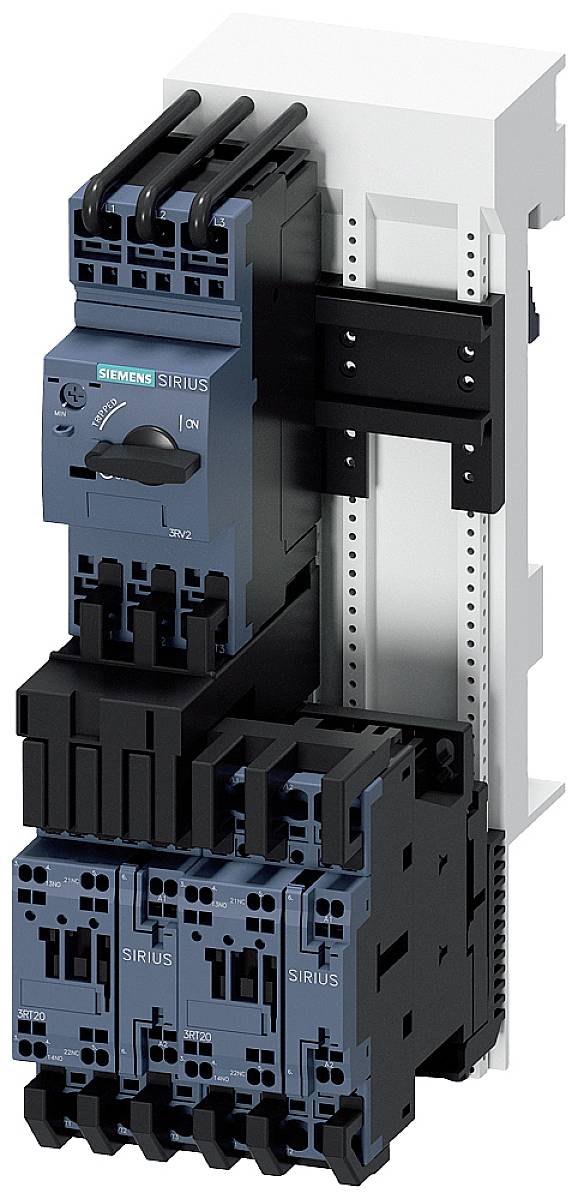

Egy elektromos kontaktor több be/ki kapcsolóval és bekötési lehetőségekkel, fehér tartószerkezetre szerelve.

Egy nyitott elektromos elosztószekrény látható csupasz vezetékekkel és alkatrészekkel, mellette egy esőtől nedves ablak, amelyen keresztül elmosódott gépek látszanak a háttérben.

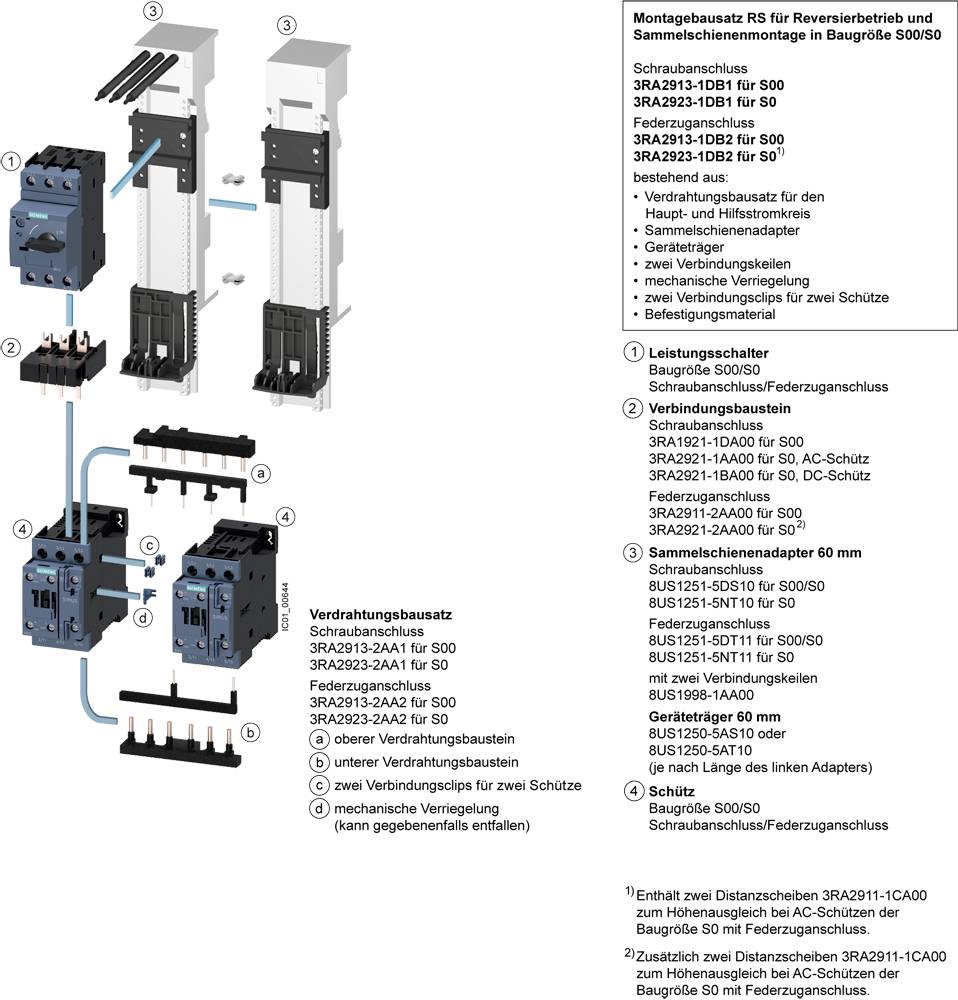

Szerelési készlet felülvizsgálati üzemhez, olyan alkatrészekkel, mint síncsatlakozók és csatlakozó kötések, részletesen felcímkézve S00/S0 védőkapcsolókhoz.

Több relét tartalmazó rendszer elektromos kapcsolási rajza (-Q1, -Q2, -Q12). Mutatja a csatlakozásokat és a kapcsolók pozícióit, további részletek nélkül.

'Egy elektromos kapcsolószekrény műszaki rajza különböző áramkörökkel és alkatrészekkel, milliméteres méretarányban.'

Egy elektronikai kapcsolási rajz műszaki rajza, amely több kapcsolót és biztosítékot tartalmaz. Részletesen ábrázolja az elektronikai alkatrészek elrendezését.

1/6

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (254 990 Ft / Darab)

254 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Az elektromos csatlakozás végrehajtása: rugós típusú csatlakozás
A betápláló keret mérete: S0
Működési frekvencia: 50/60 Hz

Motorfeszültség: 400 V

Termék típus: Fogyasztó leágaztatás

Csatlakozási áram: 22 A

Motorteljesítmény 400 V-nál: 11 kW

Névleges feszültség: 690 V

Kivitel: Szerelési típus: 60 mm-es gyűjtősínrendszerre történő rögzítéshez

Gyártói szám: 3RA22204CH270AP0

Névleges áram: 22 A

Névleges áramerősség, kerekítve: 22 A

Gyártói szám: 3RA2220-4CH27-0AP0

Motorteljesítmény 230 V/400 V-nál: 11 kW

Méret: (Sz x Ma x Mé) 90 x 260 x 165 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 90 mm

Magasság: 260 mm

Mélység: 165 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -20 °C

: 90

: 260 mm

: 165 mm

: FALSE

: 11 kW

: 1

: 22 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 22 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1744485 Fogyasztó leágaztatás Siemens 3RA2220-4CH27-0AP0

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744485 Fogyasztó leágaztatás Siemens 3RA2220-4CH27-0AP0

Leírás

Tápegység tompított, fordított működtetés AC 400 V, S0 méret 16 ... 22 A AC 230 V rugóterhelésű csatlakozás 60 mm-es gyűjtősínrendszerhez (az 1-es típushoz is tartozik) Kiosztás típusa 2, Iq = 150 kA 1NO + 1NC (kontaktor) SIRIUS 3RA22 indító indító védelem és indítás a motorok. A 3RA22 hátrameneti indító egy 3RV2 megszakító és két 3RT2 mágneskapcsoló tesztelt és gyárilag előszerelt kombinációja, amelyek már teljesen vezetékes, mechanikusan és elektromosan csatlakoztatva vannak. Világszerte klímabiztos, világszerte jóváhagyott (pl. IEC és UL / CSA) és IE3 / IE4 kész. A 3RA2 terheléselosztók AC és DC üzemmódban kaphatók S00, S0 és S2 méretekben, 0,14 és 65 A között. Csavaros és rugós csatlakozással kaphatóak a DIN sínre szereléshez, a csavarok rögzítéséhez és a 60 mm-es sínekhez való rögzítéshez. Ezenkívül több mint 40 000 más tesztelt kombinációt kínálunk az egyes eszközök számára a különböző alkalmazások védelme, átkapcsolása és indítása érdekében akár 630 A. A 3RV2 megszakítók és a 3RT2 mágneskapcsolók minden tartozéka minden méretben szabványos, és a terheléselosztókhoz is használható. Az opcionális SIRIUS 3RV29 befogadási rendszer (S00 és S0 esetén) jelentősen csökkenti a kábelezési erőfeszítéseket. A 3RA22 terheléskiadó a helyes 3RA12 sorozatot helyettesíti. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
