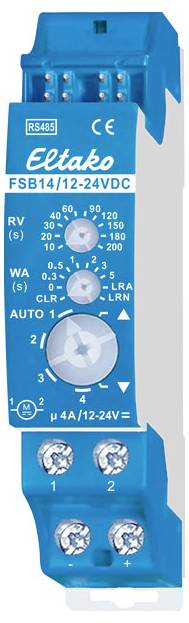

FSB14/12-24V DC Eltako RS485 busz Busz kapcsoló működtető Árnyékoló rész Állványos Kapcsolási teljesítmény (max.) 4 W

Kapcsolóműködtető elem árnyékoló elemekhez és redőnyökhöz 12-24V DC motorhoz. 1+1 NO érintkező 4A/12-24V DC, elektromosan leválasztva a 12V tápfeszültségről. Kétirányú. Készenléti veszteség mindössze 0,1 watt. Moduláris szerelőeszköz szerelősínre szereléshez DIN-EN 60715 TH35. 1 osztóegység = 18 mm széles, 58 mm mély. Csatlakozás az Eltako RS485 buszhoz. Busz kereszthuzalozás és tápegység jumperrel. A motor egyenfeszültsége a - és + kapcsokra, az egyenáramú motor az 1. és 2. kapcsokra van kötve. Ha az FSB14 relék be vannak kapcsolva, akkor 0,4 watt szükséges. Ha a tápfeszültség megszakad, a rendszer meghatározott módon lekapcsol. A gombok iránygombként vagy univerzális gombként taníthatók: Helyi vezérlés univerzális gombbal: Minden gombimpulzusnál a kapcsoló helyzete fel, le, le, leállítás sorrendben változik. Helyi vezérlés iránygombbal: A nyitott kapcsolóállás speciálisan felül egy gombimpulzussal aktiválható. A LE kapcsoló állása kifejezetten az alábbi gombimpulzussal aktiválható. Egy másik billentyűimpulzus ugyanabba az irányba azonnal megszakítja a folyamatot. A másik irányú billentyűimpulzussal azonban a rendszer leáll, és 500 ms szünet után az ellenkező irányba kapcsol. Dinamikus központi vezérlés prioritás nélkül: A prioritás nélküli központi vezérlőgombként betanított gomb vezérlőjelével kifejezetten aktiválódik a fel vagy le kapcsolóállás. Nincs prioritás, mert ez a funkció más vezérlőjelekkel felülbírálható. Dinamikus központi vezérlés prioritással: Az elsőbbségi központi vezérlőgombként betanított gomb legalább 2 másodperces vezérlőjelével a fel és le kapcsolóállások speciálisan aktiválódnak. Elsőbbséggel, mert ezeket a vezérlőjeleket nem lehet felülírni más vezérlőjelekkel mindaddig, amíg a központi parancsot a központi vezérlőgomb felfelé vagy lefelé történő billentyűimpulzusa ismét meg nem szakítja. Vezérlőjellel, pl. egy elsőbbségi központi vezérlőgombként betanított FSM61-nél a fel vagy le kapcsolóállás és az elsőbbség célzottan aktiválódik. Elsőbbséggel, mert ezeket a vezérlőjeleket nem lehet felülírni más vezérlőjelekkel mindaddig, amíg a központi parancsot a vezérlőjel végére ismét törlik. Árnyékoló jelenet vezérlés: Akár 4 korábban eltárolt leállási idő hívható elő egy dupla billenővel ellátott gomb vezérlőjelével, amelyet jelenetgombként tanítottak be, vagy automatikusan egy további vezeték nélküli kültéri fényerősség-érzékelővel, amelyet betanítottak. . A GFVS szoftveren keresztül történő vezérlés esetén a felfelé és lefelé irányuló utazási parancsok a pontos menetidő információval indíthatók. Mivel az aktuátor minden tevékenység után pontosan jelzi a megtett időt, még a gomb mozgatásakor is, az árnyékolás helyzete mindig helyesen jelenik meg a GFVS szoftverben. A pozíció automatikusan szinkronizálódik, amikor eléri a felső és alsó véghelyzetet. A forgókapcsoló lefelé funkciója: AUTO 1 = A forgókapcsolónak ebben a pozíciójában a redőnyök komfortfordítása funkció be van kapcsolva. Univerzális gombbal vagy iránygombbal történő vezérlésnél kettős impulzus okozza az ellenkező irányú lassú forgást, amit egy másik impulzus leállít. AUTO 2 = A forgókapcsolónak ebben az állásában a redőnyök kényelmes elfordítása teljesen ki van kapcsolva. AUTO 3 = A forgókapcsolónak ebben a pozíciójában a helyi gombok kezdetben statikusan működnek, és így lehetővé teszik a redőnyök ütögetéssel történő elfordítását. Csak 0,7 másodperces állandó aktiválás után váltanak át dinamikusra. AUTO 4 = A forgókapcsoló ezen állásában a helyi gombok csak statikusan működnek (ER funkció). A felső forgókapcsoló RV kioldási késleltetése (törlési idő) aktív. Központi vezérlés nem lehetséges. Nyíl felfelé/lefelé = A kézi vezérlés az alsó forgókapcsoló felfelé (fel) és lefelé (lefelé) nyíló helyzetében történik. A kézi vezérlés elsőbbséget élvez az összes többi vezérlőparancshoz képest. WA = A redőnyök és napellenzők automatikus elfordítása a középső forgókapcsolóval állítható be. 0 = ki van kapcsolva, egyébként 0,3 és 5 másodperc között van bekapcsolva, beállított fordulási idővel. Ebben az esetben a forgásirány csak a felső forgókapcsolóval beállított késleltetési idő letelte után fordítódik Lefelé, például a napellenzők nyújtásához vagy a redőnyök bizonyos helyzetbe állításához. Az RV tárcsa alatt található a tapadási idő LED-kijelzője. RV = A késleltetési idő (release delay RV) a felső forgókapcsolóval állítható be. Ha az FSB14 fel vagy le állásban van, a beállított késleltetési idő lefut, aminek letelte után a készülék automatikusan leállásra kapcsol. A késleltetési időt ezért legalább addig kell megválasztani, amíg az árnyékoló elemnek vagy redőnynek az egyik véghelyzetből a másikba kell mozognia. Az RV forgókapcsoló alatt található az RV késleltetési idejét jelző LED-kijelző. Ha egy vagy több FTK vezeték nélküli ablak/ajtóérintkező vagy FFG7B-rw ablakkilincs-érzékelő be van tanítva, akkor a kizárás elleni védelem be van állítva, amikor az ajtó nyitva van, ami blokkolja a központi lefelé parancsot. A felső forgókapcsoló alatti LED kíséri a használati utasítás szerinti betanítási folyamatot, és rövid villogással jelzi működés közben a vezérlési parancsokat.
