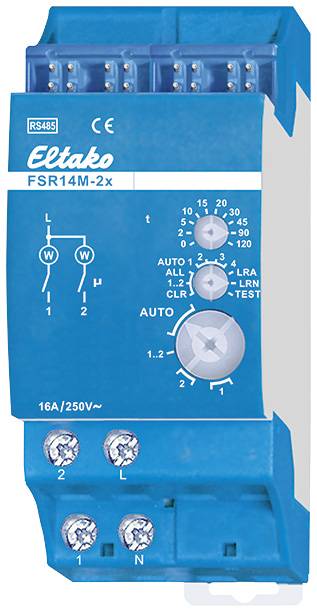

FSR14M-2x Eltako RS485 busz Busz kapcsoló működtető Állványos Kapcsolási teljesítmény (max.) 2000 W

Impulzuskapcsoló relé 2 csatornával és aktív teljesítmény méréssel. 1+1 NO érintkező nem potenciálmentes 16A/250V AC, 230V LED lámpák 600W-ig, izzólámpák 2000W. Kétirányú. Készenléti veszteség mindössze 0,1 watt. Moduláris szerelőeszköz szerelősínre szereléshez DIN-EN 60715 TH35. 2 osztóegység = 36 mm széles, 58 mm mély. Csatlakozás az Eltako RS485 buszhoz. Busz kereszthuzalozás és tápegység jumperrel. A pillanatnyi teljesítményt csatornánként külön mérik, és a buszra továbbítják - pl. egy külső számítógépre történő átvitel céljából -, valamint a FAM14-en keresztül továbbítják a rádióhálózatba. A maximális áramerősség mindkét érintkezőn 16A, tehát egy maximum 16A-es biztosíték szükséges az L-nél. Érintkező kapcsolás a nulla kereszteződésben az érintkezők és a lámpák védelmére. Ha a tápfeszültség megszakad, a kapcsolási állapot megmarad. A tápfeszültség visszatérésekor meghatározott módon lekapcsol. A csatornák egymástól függetlenül taníthatók ES és/vagy ER csatornákként. Jelenetvezérlés: Egy-egy jelenethez egy vagy több FSR14M-2x több csatornája is be- vagy kikapcsolható a jelenetgombként betanított kettős billenőgombos gomb négy vezérlőjelének egyikével. A számítógép központi parancsait a GFVS vezeték nélküli épületvizualizációs és vezérlőszoftver küldi el. Ehhez tanítson egy vagy több FSR14M-2x-ben a számítógépen. A gombok betanítása a forgókapcsolókkal történik, és szükség esetén a 2 csatornát teszteljük. Normál működéshez a középső és alsó forgókapcsolók AUTO állásban vannak. A felső forgókapcsolóval az EW idő (0-120 másodperc) a reléknél vagy az RV idő (0-120 perc) az impulzuskapcsolóknál azonos minden csatornára. Ha be van tanítva az FBH (master) és/vagy FBH (szolga) vezeték nélküli mozgás-/fényerő-érzékelők, akkor a kapcsolási küszöb, amelynél a világítás be- vagy kikapcsol, a felső forgókapcsolóval csatornánként külön-külön beállítható. A felső forgókapcsoló beállításai a használati utasítás szerint. Ha a rádiós fényerősség-érzékelők be vannak tanítva, akkor a felső forgókapcsolóval csatornánként külön-külön beállítjuk a kapcsolási küszöböt, amelynél a világítás a fényerőtől függően be- vagy kikapcsol (kb. 0 lux-tól 0 állásban kb. 50 lux-ig). a 120. pozíció). A be- és kikapcsolás közötti kb. 300 lux hiszterézis állandóan be van állítva. A kiegészítőleg beállított RV-időt a rendszer figyelmen kívül hagyja. Csatornánként csak egy FBH (mester) vagy FAH tanítható be. Azonban egy FBH (mester) vagy FAH több csatornán is tanítható. Ha be van tanítva az FTK vezeték nélküli ablak/ajtóérintkezők vagy az FFG7B ablakkilincs-érzékelő, a középső forgókapcsolóval AUTO 1-től AUTO 4-ig különböző funkciók állíthatók be, és maximum 116 FTK kapcsolható össze: AUTO 1 = ablak zárva, majd a kimenet aktív. AUTO 2 = ablak nyitva, majd kimenet aktív. Az AUTO 3 és AUTO 4 pozíciókban a csatornán programozott FTK automatikusan összekapcsolódik. AUTO 3 esetén minden FTK-nak zárva kell lennie, hogy a munkaérintkező zárjon (pl. klímaszabályozáshoz). AUTO 4 esetén a nyitott FTK elegendő a normál nyitott érintkező zárásához (pl. riasztási üzenethez vagy egy páraelszívó tápellátásának bekapcsolásához). Egy vagy több FTK több csatornán is tanítható, így FTK-nként egyszerre különböző funkciók lehetségesek. Áramkimaradás után a kapcsolat 15 perc múlva az FTK új jelével vagy a következő állapotjelentéssel helyreáll. A kiegészítőleg beállított RV-időt a rendszer figyelmen kívül hagyja. Működés FRW rádiós füstjelzőkkel vagy vízérzékelőkkel a használati utasítás szerint. A felső forgókapcsoló alatti LED kíséri a használati utasítás szerinti betanítási folyamatot, és rövid villogással jelzi működés közben a vezérlési parancsokat.

Ez a szöveg gépi fordítással készült.
