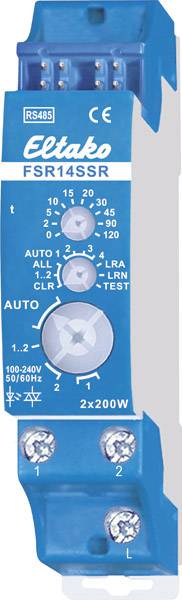

FSR14SSR Eltako RS485 busz Kapcsoló működtető 2 csatornás Kalapsínes Kapcsolási teljesítmény (max.) 400 W

Az impulzuskapcsoló relé zajmentes, 2 csatornával, 400W. 2 szilárdtest relé nem potenciálmentes. Kétirányú. Készenléti veszteség csak 0,1 watt. Csatlakozás az Eltako RS485 buszhoz. Keresztmetszetű busz és tápegység jumperrel. Ha az FSR14 mindkét reléje be van kapcsolva, 0,4W-ra van szükség. A 400W névleges kapcsolási kapacitás vonatkozik egy érintkezőre és mindkét érintkező összegére. A teljesítmény növelése érdekében több eszköz párhuzamos csatlakoztatása megengedett. A 12/17 gyártási héttől automatikus elektronikus túlmelegedés-lekapcsolással. Ha a terhelés kevesebb, mint 1 W, akkor a GLE-t párhuzamosan kell csatlakoztatni a terheléshez. Ha a tápfeszültség meghibásodik, a készüléket meghatározott módon kikapcsolja. A csatornák egymástól függetlenül taníthatók ES és / vagy ER csatornákként. Jelenet-vezérlés: A nyomógomb négy vezérlőjelének egyikével, amelyet jelenet nyomógombként tanítanak kettős billenővel, egy vagy több FSR14SSR több csatornáját be lehet kapcsolni vagy ki lehet kapcsolni minden egyes jelenethez. A központi parancsok a számítógépen a GFVS épület rádióvizualizációs és vezérlőszoftverével kerülnek továbbításra. Ehhez tanítson egy vagy több FSR14SSR-t a számítógépen. A gombok be van állítva a forgókapcsolóval és szükség esetén megvizsgálják a 2 csatornát. A középső és az alsó forgókapcsolót ezután AUTO állásba állítja a normál működéshez. A felső forgókapcsolóval az összes csatorna esetén a relék EW ideje (0-120 másodperc) vagy az impulzusos kapcsolók RV ideje (0-120 perc) van beállítva. Ha az FBH (master) és / vagy FBH (slave) rádiómozgás-fényerő érzékelőket tanítják, akkor a felső forgókapcsolót minden egyes csatorna esetében külön-külön használják annak a kapcsolási küszöbnek a meghatározására, amelynél a világítás be- vagy kikapcsol. A felső forgókapcsoló beállítása a kezelési útmutató szerint. Ha a FAH60 rádióerõsség-érzékelõket tanítják be, akkor a felsõ forgókapcsolót minden egyes csatornára külön-külön annak a kapcsolási küszöbnek a meghatározására használják, amelynél a világítás a fényerõ függvényében be- vagy kikapcsol (kb. 0 luxtól a 0 helyzetben kb. 50 luxig). 120. helyzet). A be- és kikapcsolás közötti körülbelül 300 lux hiszterézis rögzítve van. A beállított kiegészítő RV időt nem veszik figyelembe. Csatornánként csak egy FBH (master) vagy FAH tanítható meg. Az FBH (master) vagy a FAH azonban több csatornán is megtanítható.

Ez a szöveg gépi fordítással készült.
