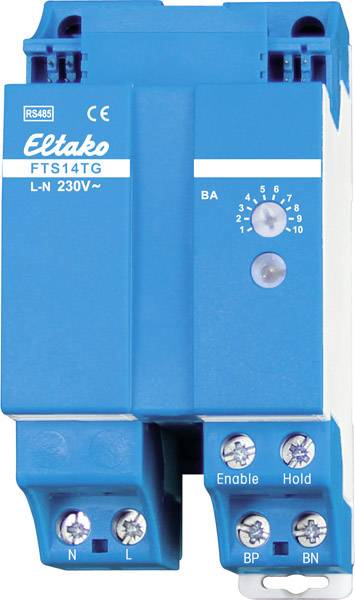

FTS14TG Eltako RS485 busz Gateway Kalapsínes

Nyomógombos átjáró az FTS14 rendszerekhez. Készenléti veszteség csak 1,3 watt. Csatlakozás az Eltako RS485 buszhoz. Keresztmetszetű busz és tápegység jumperrel. Működés FAM14-vel vagy FTS14KS-vel. A jobb hőelvezetés érdekében a bal oldalon ½ szellőztető egységet kell tartani a mellékelt DS14 távtartó segítségével. Tápellátás 230V= Legfeljebb 3 FTS14TG nyomógombos átjáróval a legfeljebb 90 négyutas B4T65 és B4FT65 busz nyomógomb telegramjai egy 2-vezetékes nyomógombos buszon vagy FTS61BTK és FTS61BTKL busz nyomógombos csatlakozókon keresztül csatlakoztathatók a hozzájuk kapcsolt hagyományos nyomógombokkal. Az adatátvitel és az áramellátás egyszerre csak 2 vezetéken keresztül zajlik. Ez kiküszöböli számos egyedi gombvezérlő vonalat. Előfordulhat, hogy FTS14EM nem szükséges. Legfeljebb 30 B4T65, B4FT65, FTS61BTK és FTS61BTKL csatlakoztatható egy FTS14TG nyomógomb átjáróhoz. A 2-vezetékes buszon keresztül a csatlakoztatott készülékeket 29 V DC-vel és egyidejűleg adatátvitellel látják el. Csak közös busz- vagy telefonvonalat használjon. A 2-vezetékes buszt elektromosan leválasztják az Eltako RS485 busztól. A megengedett teljes vonalhossz 200m. Az FTS14TG-vel szállított RLC elemet a legtávolabbi busz gombra vagy a busz gomb kapcsolójára a BP és BN csatlakozókhoz is csatlakoztatni kell. Az Eltako RS485 buszon lévő FTS14FA-val a csatlakoztatott eszközök nyomógombjának távirányítói az Eltako épület rádiójába kerülnek.

Ez a szöveg gépi fordítással készült.
