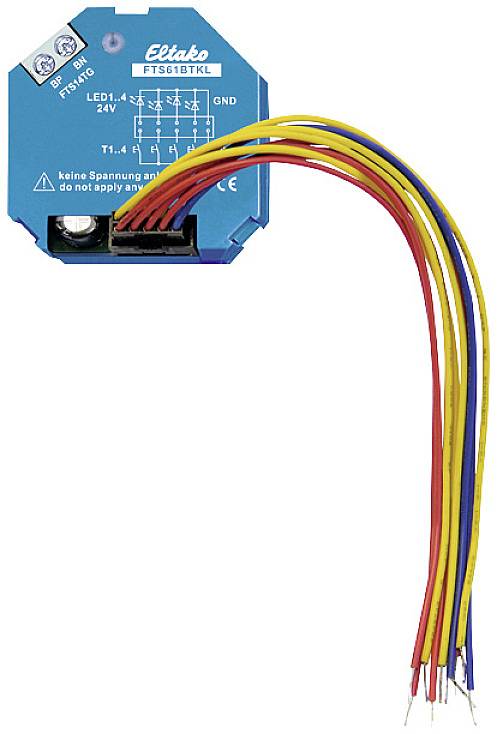

FTS61BTKL Eltako RS485 busz Gomb csatoló Süllyeszett

Busz nyomógombos csatoló 4 hagyományos nyomógombhoz, integrált 24 V-os LED-ekkel az FTS14TG nyomógombos átjárókhoz 2 vezetékes nyomógomb buszon keresztül történő csatlakoztatáshoz. Készenléti veszteség mindössze 0,2 watt. Süllyesztett szereléshez. 45 mm hosszú, 45 mm széles, 18 mm mély. Legfeljebb 30 busz nyomógomb és/vagy FTS61BTKL busz nyomógomb csatoló csatlakoztatható az FTS14TG nyomógombos átjáró BP és BN kapcsaihoz. A megengedett teljes kábelhossz 200 m. Az FTS14TG-hez mellékelt RLC elemet a legtávolabbi buszgomb vagy busznyomógomb-csatoló BP és BN kapcsaira is csatlakoztatni kell. A csatlakoztatott FTS61BTKL tápellátása 29V DC-vel és az adatátvitel egyidejűleg a 2 vezetékes gombbuszon keresztül történik. Kérjük, csak szabványos busz- vagy telefonvonalat használjon. A 15 cm hosszú csatlakozóvezetékekre akár négy hagyományos T1-T4 gomb is csatlakoztatható. Az ellenpólus mindig T0. A csatlakozó vezetékek 2 m-ig meghosszabbíthatók. A gombokba integrált 24 V-os LED-ek visszaigazoló táviratokat jelenítenek meg a szelepmozgatóktól, ha az FTS14TG ID táblázatában a szelepmozgatók azonosítóit PCT14-gyel beírták. Figyelem! Ne alkalmazzon feszültséget. A T1/T3 és T2/T4 párok iránygombként definiálhatók. A busz csatlakozik a BP-hez és a BN-hez. Ügyeljen a polaritásra!

Ez a szöveg gépi fordítással készült.
