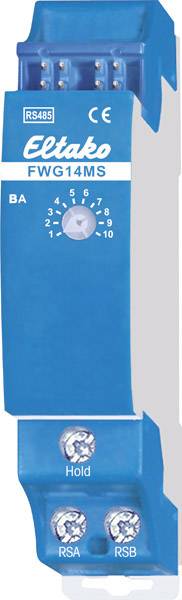

FWG14MS Eltako Gateway Kalapsínes

Időjárási adatok átjárója multiszenzoros MS-hez. Kétirányú. Készenléti veszteség csak 0,3 W. Moduláris eszköz a DIN-EN 60715 TH35 szerelősínre történő felszereléshez. 1 osztóegység = 18 mm széles, 58 mm mély. Egy multiszenzoros MS csatlakozik az átjáró RSA és RSB csatlakozóihoz. Információit másodpercenként megkapja, és busz-telegrammokra konvertálja. Csak 1 multiszenzoros MS csatlakoztatható egy FWG14MS-hez. Ugyanakkor több FWG14MS csatlakoztatható egy multiszenzoros MS-hez, például több Eltako RS485 busz vezérléséhez, csak egyetlen multiszenzoros MS-vel. Kizárólag FWG14MS esetén biztosítani kell a külső indítóellenállás rendelkezésre állását. Más FWG14MS esetén azonban azt el kell távolítani. Csatlakozás az Eltako RS485 buszhoz. Keresztmetszetű busz és tápegység jumperrel. Működés FAM14-vel vagy FTS14KS-vel. A tartóterminál csatlakozik a FAM14 vagy az FTS14KS-hez. Egy buszon legfeljebb két FWG14MS működtethető. Az FTD14 táviratduplikátorral a táviratot az épület rádiójába is lehet küldeni, ha az FGW14MS azonosítóit az FTD14-ben tanítják, vagy a PTC14-vel beírják. A fogadó eszközök ezután FSB14, FSB61NP, FSB71 és FWA65 lehetnek. Ha a multiszenzoros MS jele hiányzik, riasztási táviratot küld. A PCT14 PC eszköz felhasználható 96 bemenetek ÉS vagy VAGY összekötésére, és legfeljebb 12 kimenet kiadására. A BA üzemmód forgókapcsolóját az üzemeltetési utasítás szerint kell beállítani. További beállítások elvégezhetők a PCT14 PC eszköz segítségével.

Ez a szöveg gépi fordítással készült.
