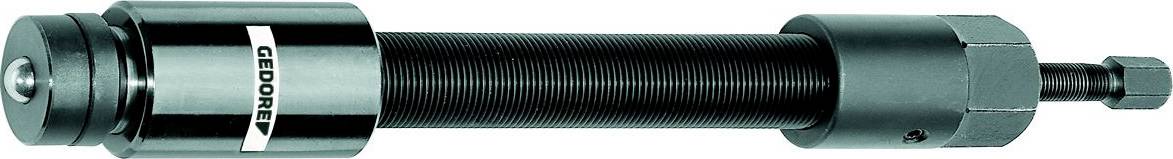

Gedore 8116100 Kenje meg a hidraulikus nyomóorsót
EAN:
Gyártól szám:
Rendelési szám:
4 db
Szám
Összesen (107 079 Ft / Darab)
107 079 Ft
ÁFA nélkül
Már csak 4 db érhető el
Műszaki adatok
- A tolóerő darabja: golyós tolóelem
- Használható menethossz: 135 mm
- Löket: 12 mm
- Fejmagasság: 80 mm
- Kivitel: Kenje meg a hidraulikus nyomóorsót
- Csavarkulcs mérete: 12 mm; 32 mm
- Orsó menetméret: G 1/2 "
- Húzó-/Nyomóterhelhetőség
10 t
- Súly
1.1 kg
- Tartalom
1 db
- Hossz (max.)
350 mm
- Hossz
350 mm
- UKCA
nem jellemző
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2451182 Gedore 8116100 Kenje meg a hidraulikus nyomóorsót
Leírás
Az ellenőrzött és biztonságos eltávolításhoz
10 t, 12 t vagy 15 t nyomóerőre tervezve
A nyomódarab csúcsra cserélhető, és szükség esetén meghosszabbítható
A kisméretű nyomóorsó csavarásgátló eszközzel biztosított a véletlen lecsavarás ellen
Felhasználás előkészítése:
1. Használat előtt ellenőrizze, hogy a nyomóorsó nincs -e annyira kicsavarva a kupakból, hogy a nyomódarab kiinduló helyzetben legyen a hidraulikus hengerben
2. Csavarja le a kupakot az orsótestről. Ehhez lazítsa meg előre a menetes csapot
3. Csavarja az orsótestet a lehúzó keresztgerendájába alulról, amíg az orsótest kb. 60 mm -re ki nem emelkedik a keresztgerendától
4. Csavarja fel a kupakot az orsó testére ütközésig, majd rögzítse a menetes csap csavarásával
Használat és működési mód: z. B. HSP3
5. Rögzítse a lehúzót, és töltse fel előre az orsó testét egy 41 -es méretű csavarkulccsal
6 Csavarja be az SW 17 nyomóorsót a kupakba. A hidraulikát használják. A nyomódarab lökete a hidraulikus hengerben max. 12 mm. A hidraulikusan kioldott munkadarab teljesen eltávolítható az orsótest SW 41 kupakkal történő elforgatásával
7. Használat után az SW 17 nyomóorsót visszafordítjuk a kiindulási helyzetbe, és a nyomódarabot a hidraulikus hengerbe nyomjuk
Ez a szöveg gépi fordítással készült.
10 t, 12 t vagy 15 t nyomóerőre tervezve
A nyomódarab csúcsra cserélhető, és szükség esetén meghosszabbítható
A kisméretű nyomóorsó csavarásgátló eszközzel biztosított a véletlen lecsavarás ellen
Felhasználás előkészítése:
1. Használat előtt ellenőrizze, hogy a nyomóorsó nincs -e annyira kicsavarva a kupakból, hogy a nyomódarab kiinduló helyzetben legyen a hidraulikus hengerben
2. Csavarja le a kupakot az orsótestről. Ehhez lazítsa meg előre a menetes csapot
3. Csavarja az orsótestet a lehúzó keresztgerendájába alulról, amíg az orsótest kb. 60 mm -re ki nem emelkedik a keresztgerendától
4. Csavarja fel a kupakot az orsó testére ütközésig, majd rögzítse a menetes csap csavarásával
Használat és működési mód: z. B. HSP3
5. Rögzítse a lehúzót, és töltse fel előre az orsó testét egy 41 -es méretű csavarkulccsal
6 Csavarja be az SW 17 nyomóorsót a kupakba. A hidraulikát használják. A nyomódarab lökete a hidraulikus hengerben max. 12 mm. A hidraulikusan kioldott munkadarab teljesen eltávolítható az orsótest SW 41 kupakkal történő elforgatásával
7. Használat után az SW 17 nyomóorsót visszafordítjuk a kiindulási helyzetbe, és a nyomódarabot a hidraulikus hengerbe nyomjuk
Ez a szöveg gépi fordítással készült.
