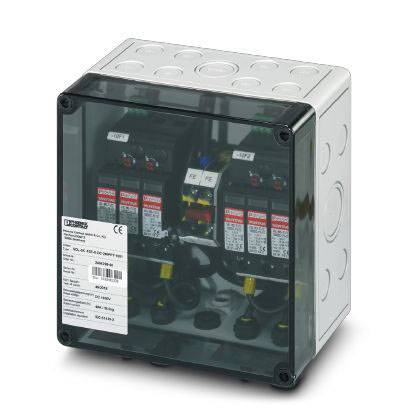

Egy téglalap alakú elektromos elosztószekrény átlátszó fedelén több kapcsoló feliratokkal és a belső vezetékezés részleteivel látható.

Hasonló kivitel

Egy téglalap alakú elektromos elosztószekrény átlátszó fedelén több kapcsoló feliratokkal és a belső vezetékezés részleteivel látható.

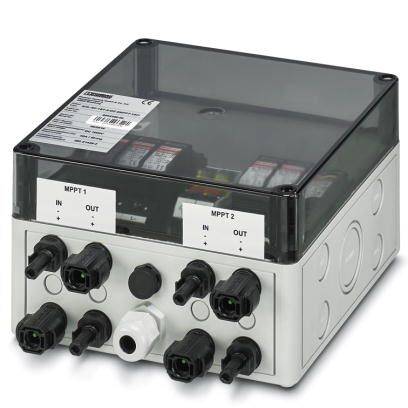

Egy elektromos csatlakozódoboz több kábeles csatlakozással és két 'MPPT 1' és 'MPPT 2' felirattal a be- és kimenetek jelölésére.

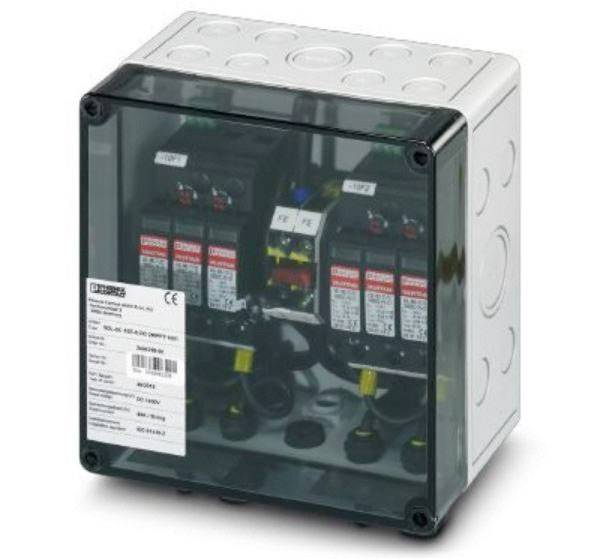

Egy elektromos elosztószekrény több védett áramkörrel. A címke műszaki adatokat és gyártói információkat tartalmaz.

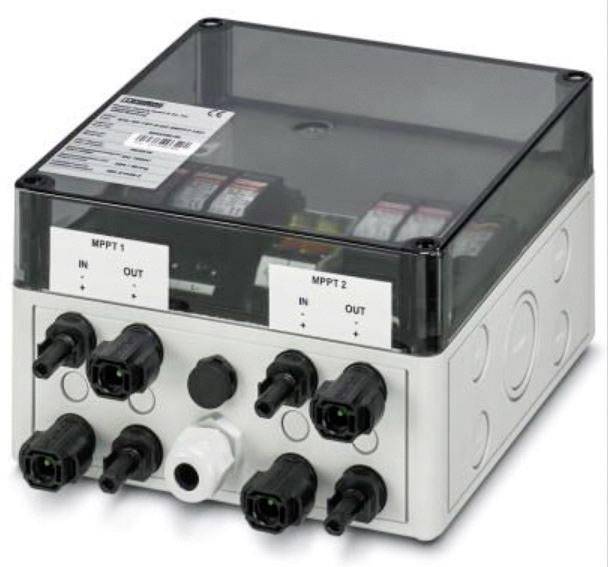

Kapcsolószekrény csatlakozókkal és 'MPPT 1', 'MPPT 2' feliratokkal. Napelemes rendszerekhez használatos az áram vezérlésére és elosztására.

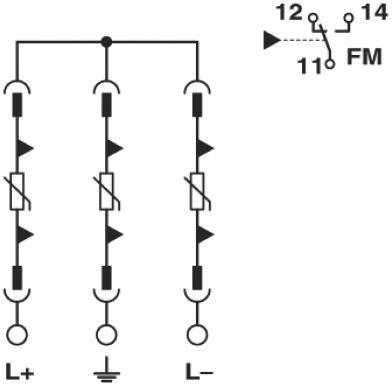

Kapcsolási rajz három párhuzamos áramkörrel, mindegyik diódával és ellenállással. Jobb felül egy átkapcsoló eszköz '11, 12, 14, FM' felirattal.

Egy sárga-zöld csíkozású téglalap alakú figyelmeztető jelzés, amely alatt szimbolikus földelési szimbólum található, egy földelési pontot jelöl.

Az ábra egy sárga-zöld csíkozású közúti táblát mutat, amelynek tetején és alján több szürke szimbólum, illetve egy földelési szimbólum látható.

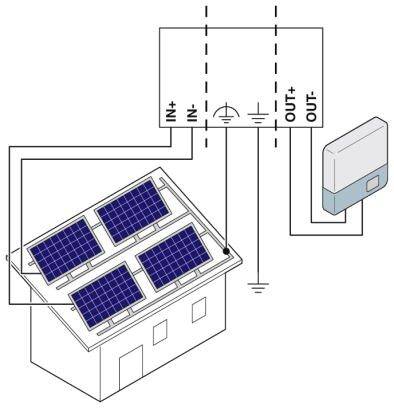

Napelemes rendszer vázlata: Napelemek egy tetőn, kábelezéssel csatlakoztatva egy inverterhez, amely az egyenáramot váltóárammá alakítja át.

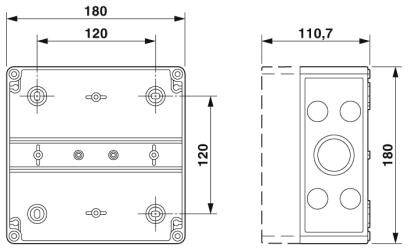

Műszaki rajz egy téglalap alakú házról a következő méretekkel: 180x120 mm, oldalnézet 110,7 mm. Furatokat és rögzítési pontokat mutat.

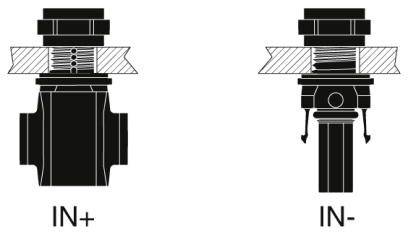

Diagram két elektro-hidraulikus csatlakozóról, amelyek az 'IN+' és 'IN-' jelöléseket viselik, és különböző kapcsolatokat mutatnak.

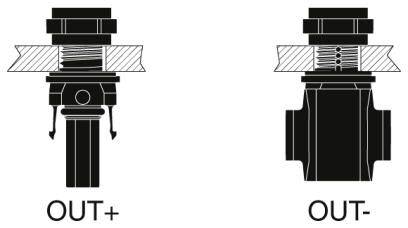

Két szelep műszaki rajza, amelyen fel van tüntetve: OUT+ és OUT-. Baloldalon a csővezetékkel történő csatlakozás látható, jobboldalon pedig csatlakozás nélkül.

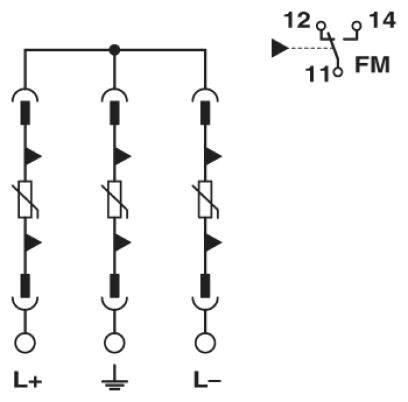

Elektromos kapcsolási rajz: Három párhuzamosan kötött dióda. Jobbra egy FM kapcsoló 11, 12 és 14 érintkezőkkel.

Műszaki rajz egy téglalap alakú dobozról méretekkel: 180 mm x 120 mm. Oldalnézet mutatja a 110,7 mm mélységet.

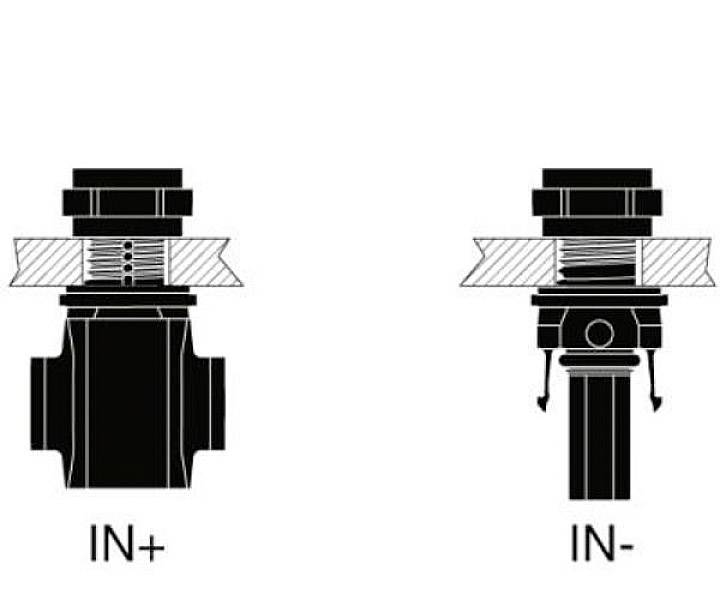

Diagram két hidraulikus szeleppel. Balra a 'BE+' szelep, jobbra a 'BE-' szelep. A szelepeknek eltérő belső szerkezete van.

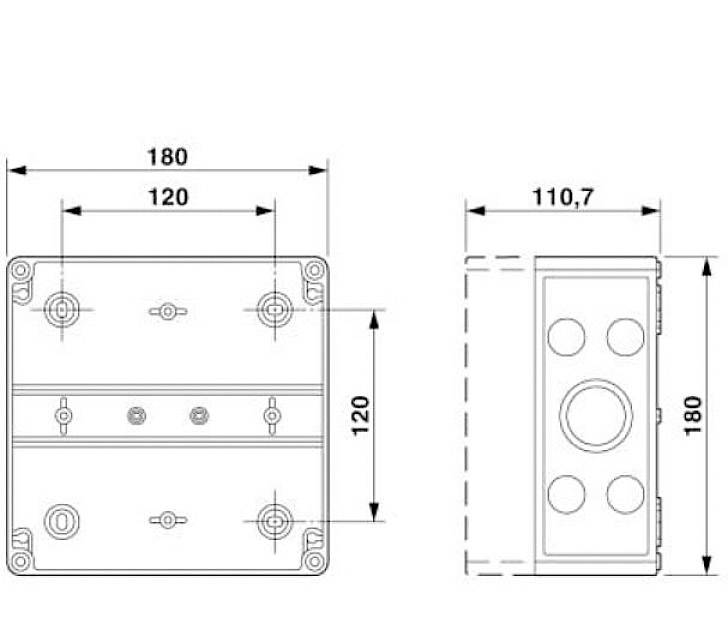

Műszaki rajz egy téglalap alakú dobozról a következő méretekkel: 180 mm x 120 mm x 110,7 mm. Bemutatja a csavarlyukak és nyílások elhelyezkedését.

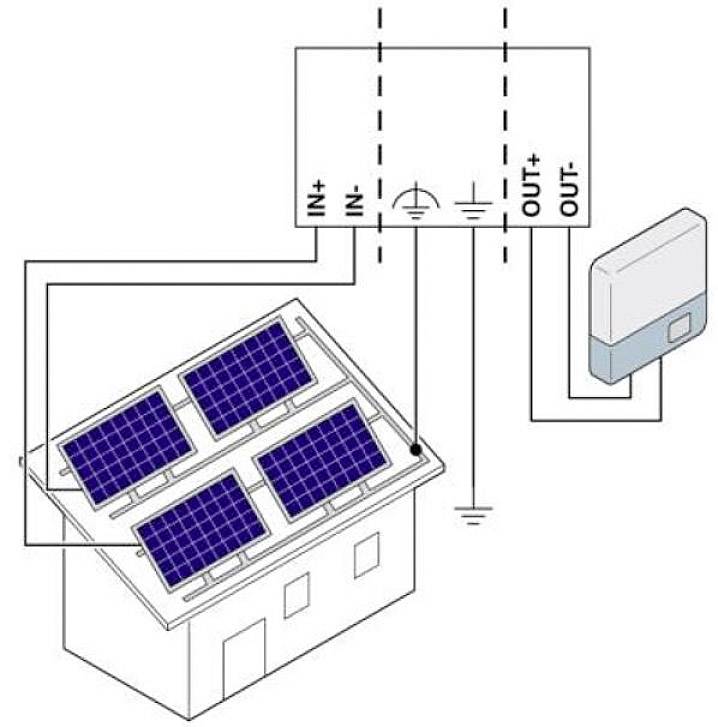

'Egy diagram mutatja, hogyan kapcsolódnak a napelemek egy tetőn egy inverterrel. Az áram a cellákból az inverterbe folyik.'

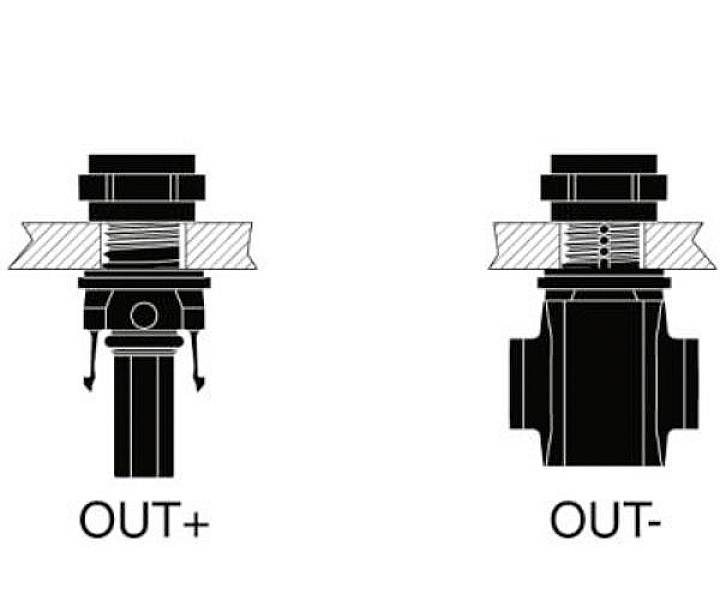

Két kapcsolódási vázlatos rajza. Balra: OUT+, jobbra: OUT-. Az ábrák a komponensek elrendezésének különbségeit mutatják.

1/17

Hasonló kivitel

Phoenix Contact

Adatlap (PDF)

Hamarosan elérhető

Szám

db

Összesen (85 031 Ft / Darab)

85 031 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Környezeti hőmérséklet (működés): -20 ° C - +55 ° C
Anyagfedél / ajtó: polikarbonát (átlátszó)
Karakterlánc-bemenetek száma: 1 (MPP-követőnként)
Áram húronként: 40 A.
Kimenetek száma: 1 (MPP-követőnként)
Támogatott MPP nyomkövetők száma: 2
Kábelbemenet típusa: SUNCLIX
Kábelkeresztmetszet-bemenet: 2,5 mm² - 6 mm²
Kábel keresztmetszeti kimenet: 2,5 mm² - 6 mm²

Méret: (Sz x Ma x Mé) 180 x 180 x 111 mm

Súly: 2.2350

Tartalom: 1 db

Szélesség: 180 mm

Magasság: 180 mm

Mélység: 111 mm

Rendszerfeszültség: 1000 V

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2140993 Generátorcsatlakozó doboz, Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001

Adatlap 2140993 Generátorcsatlakozó doboz, Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001

Adatlap 2140993 Generátorcsatlakozó doboz, Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001

Adatlap 2140993 Generátorcsatlakozó doboz, Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001

Adatlap 2140993 Generátorcsatlakozó doboz, Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2140993 Generátorcsatlakozó doboz, Phoenix Contact 2403337 SOL-SC-1ST-0-DC-2MPPT-2001

Leírás

Szabványos kompatibilis kapcsolóberendezések és vezérlőberendezések a DIN EN 61439 alkalmazásának köszönhetően.
