GIRA Gateway 211100 1 db

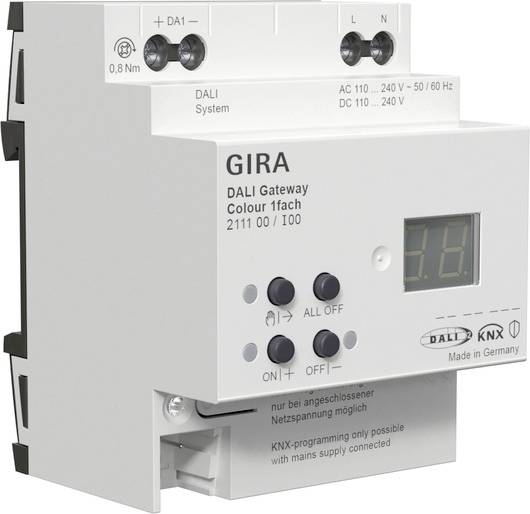

DALI Gateway Colour 1-utas KNX-hez Jellemzők: Általános - Az eszközváltozattól függően vagy egy DALI rendszer (1-utas eszközváltozat) vagy két különálló DALI rendszer (2-utas eszközváltozat). - Kompatibilis a DALI és DALI-2 szabványokkal. - DALI vezérlőegységgel ellátott lámpatestek vezérlése KNX telepítésben. - DALI rendszerenként maximum 64 DALI vezérlőegységgel (pl. elektronikus előtéttel) ellátott lámpatest kapcsolása és fényerő-szabályozása. - Akár 6 különböző címzési módszer teszi lehetővé a DALI lámpatestek csoportos és egyedileg címzett vezérlését KNX telegramokon keresztül. - DALI rendszerenként összesen 64 DALI eszközcsatorna áll rendelkezésre. Ezek opcionálisan maximum 64 egyedileg címezhető DALI vezérlőegységhez, vagy csoportosan címezhető (max. 32) és egyedileg címezhető DALI vezérlőegységek bármilyen kombinációjához használhatók. - Támogatás a "Tunable White" (DALI Device Type 8 - TW) típusú DALI vezérlőeszközök vezérléséhez. A színhőmérséklet relatív vagy abszolút fényerő-szabályozással, valamint jelenetekkel és effektekkel szabályozható. A színhőmérséklet szabályozása nagymértékben független a használt fényforrások fényerejének szabályozásától. - Fényerőszabályozás melegítéshez funkció implementálása, amely opcionálisan statikus (ETS paramétereken keresztül) vagy dinamikus (KNX kommunikációs objektumon keresztül). - Lehetőség van napi színhőmérsékleti profil megvalósítására a biológiailag hatékony világítás érdekében (HCL: Human Centric Lighting). Erre a célra akár négy, a fényerő és a színhőmérséklet tekintetében szabadon konfigurálható HCL-mátrix áll rendelkezésre, amelyek a napszaktól és a hét napjától függően aktiválhatók és kapcsolhatók, valamint felhasználó által vezérelhető - a fény színének szabályozása "Color Control" (DALI Device Type 8 - RGBW Colour Control) típusú DALI kezelőeszközök használatával. Az átjáró rugalmas színvezérlést tesz lehetővé az „RGB”, „RGBW” vagy „HSV” színterekben. Az RGB színterekben a szín relatív vagy abszolút fényerő-szabályozással vezérelhető, akár kombinált, akár különálló kommunikációs objektumokon keresztül, a KNX specifikáció szerint. A „HSV” színtérben mindig rendelkezésre állnak különálló objektumok a fény színének abszolút szabályozására a színárnyalat (H), a telítettség (S) és a fényerő (V) segítségével. - Színátmenet megvalósítása a napszaktól és a hét napjától függően különböző színhangulatok létrehozásához (CTM: Színátmeneti mód). Erre a célra akár négy szabadon konfigurálható CTM mátrix is rendelkezésre áll. Minden mátrix lehetővé teszi az egyedi színbeállítások beállítását, fényerő-szabályozással vagy anélkül. A mátrixok egyenként aktiválhatók és kapcsolhatók az átjáró működése során. - Színvezérléshez: Automatikus színkör és fényerő ciklusok végrehajtása. A színkör ciklusa a DALI lámpatestek automatikus színvezérlésére szolgál. Ez a funkció a színkör színszögének ciklikus beállítását használja ki. Ez folyamatos színátmeneteket eredményez, amelyek az átjáró működése során bármikor elindíthatók és leállíthatók. Az automatikus fényerő-szabályozás ugyanígy működik. Ez a funkció ciklikusan állítja a fényerőt a teljes fényerő-tartományban, így egyedi fényerő-forgatókönyveket hoz létre. - Opcionálisan központilag vezérelhető az összes csatlakoztatott DALI komponens (sugárzás). Ez kiküszöböli a DALI üzembe helyezés szükségességét, lehetővé téve az alacsony funkcionális igényű világítási rendszerek gyors és egyszerű üzembe helyezését (egyszerűsített konfiguráció DALI üzembe helyezés nélkül). - Csoportok és egyedi eszközök kézi kezelése a busztól függetlenül (akár építkezési kezelés műsorszórásos vezérléssel) külön a DALI rendszerekhez. A kapcsolási állapot és a fényerő szabályozása. - Visszajelzés a DALI hibaállapotról, a DALI foglaltságról és a DALI rövidzárlatról, valamint a tápellátás kimaradásáról. - Akár 6 központi kapcsolási és fényerő-szabályozási funkció. - A csatlakoztatott elektronikus előtétek globális kapcsolási állapota és készenléti leállítása lehetséges. Az összes kapcsolási állapot kollektív visszajelzése lehetséges. - DALI rendszerenként akár 16 világítási jelenetbe is beépíthetők csoportok és egyedi eszközök a fényerő, a színhőmérséklet vagy a szín szabályozásához. - DALI üzembe helyezés és DALI tesztelés végrehajtása az Eszközkonfigurációs alkalmazáson keresztül, amely teljes mértékben integrálva van az ETS-be, és kiegészíti a standard paraméter párbeszédpanelt. - DALI-2 érzékelők támogatása (DALI-2 bemeneti eszköz). Támogatott DALI érzékelők: DALI nyomógombos/nyomógombos interfész, DALI forgó-/tolóvezérlő, DALI jelenlétérzékelő, DALI fényerő-érzékelő. - A DALI érzékelőktől érkező parancsok KNX-hez vannak rendelve (kapcsolás, fényerő-szabályozás...). - KNX kommunikációs objektumokon keresztüli műsorszórásos vezérlés, mint kiegészítő vezérlési lehetőség DALI csoportos vagy egyedi vezérléshez. Csoport- és eszközfunkciók – Minden csoport és minden egyes eszköz korlátozás nélkül rendelkezik a funkciók teljes skálájával. Minden csatorna-orientált funkció külön paraméterezhető minden csoporthoz vagy egyedi eszközhöz. Ez lehetővé teszi a DALI működtető eszközök független és multifunkcionális vezérlését. - Aktív állapotüzenetek lehetségesek a kapcsolási állapotra, a fényerő értékére, a színhőmérsékletre és a színre vonatkozóan. - Beállítható a fényerő és a színhőmérséklet határértékei (minimum, maximum). - A fényerőszabályozási viselkedés és a fényerőszabályozási jellemzők paraméterezhetők. - Lámpabarát be- és kikapcsolás (lágy be- és kikapcsolás). - Reteszelő funkció vagy alternatívaként kényszerített pozicionálási funkció konfigurálható. Amikor a reteszelő funkció aktiválva van, a fénycsoportok és az egyes eszközök villogása lehetséges. - Időfunkciók (be-/kikapcsolási késleltetés, lépcsőházi funkció - előjelzési funkcióval is). - Üzemóra számláló. - A DALI bekapcsolási szint (a „Busz/hálózati feszültség visszatérése után” paraméterviselkedésen keresztül) és a DALI rendszerhiba-szint (a „Busz/hálózati feszültségkiesés esetén” paraméterviselkedésen keresztül) állítható. - Reakciók busz-/hálózati feszültségkimaradás és -visszatérés esetén, valamint ETS programozási folyamat után állítható (fényerő-szabályozáshoz). A színhőmérséklet és a színszabályozás rögzített. ETS Eszközkonfigurációs Alkalmazás (DCA) – Kényelmes DALI üzembe helyezés külső szoftverkomponensek nélkül. A DALI vezérlőeszközök azonosítása, címzése és hozzárendelése mindkét DALI rendszer esetében külön történik a DCA DALI üzembe helyezési környezetében. - A DALI vezérlőegység gyors azonosítása billentyűzettel történő vezérléssel és automatikus villogó funkcióval. - Offline DALI konfiguráció: Kiterjedt konfigurációs lehetőségek állnak rendelkezésre még a DALI telepítéshez való csatlakozás nélkül is. - A korábban azonosított DALI elektronikus előtétek csoportokhoz vagy egyedi eszközökhöz való hozzárendelése akkor is lehetséges, ha nincs meglévő programozási kapcsolat az eszközzel vagy a DALI telepítéssel. - A DALI rövid címek kiosztása egyedileg befolyásolható. A csoport- és eszköznevekkel kiegészítve ez lehetővé teszi a DALI vezérlőegységek egyedi azonosítását. - A fényerő-szabályozás opcionális kikapcsolása DALI eszközkeresés közben (pl. meglévő rendszerekben). - A DALI eszköztípusok ellenőrzése a DALI vezérlőegységek tervezett csoportokhoz vagy egyedi eszközökhöz való hozzárendelésekor. Ezáltal elkerülhetők az üzembe helyezés utáni funkcionális inkompatibilitások. - Kompatibilitási mód a nem DALI-kompatibilis vezérlőegységek támogatására. - Részleges DALI üzembe helyezés: Ennek a funkciónak a használatakor a DALI eszközkeresés során már megtalált eszközök megmaradnak, még akkor is, ha nem reagálnak az átjáróra. - Az összes létrehozott DALI csoport vagy egyedi DALI működtető eszköz tesztfunkciója: központi BE/KI kapcsolás (sugárzás), eszközteszt (BE / KI, fényerőérték és színhőmérséklet vagy színbeállítás, eszközállapot), csoportteszt (BE / KI, fényerőérték és színhőmérséklet vagy színbeállítás) és jelenettesztek. - Paraméterezési sablonok exportálása és importálása XML formátumban. - Dokumentációs funkció konfigurációs jelentés PDF formátumban történő létrehozásához (csoport-hozzárendelés vagy teljes eszközkonfiguráció áttekintése). Megjegyzés: Kompatibilis a KNX Data Secure-ral. A firmware frissítések a Gira ETS Service App (kiegészítő szoftver) segítségével lehetségesek. - A DALI Gateway Colour 1-es vagy 2-es változatai megfelelnek az IEC 62386-103 Ed. szabványnak. 2 minősített. - A DALI rendszer teljes funkcionalitása csak kizárólag DALI-2 előtétek használatával biztosítható. - Az eszköz projekttervezése és üzembe helyezése ETS 5-ből az 5.7.7-es verziótól vagy ETS 6-ból a 6.1.0-s verziótól (ajánlott). Szállítási terjedelem - A KNX csatlakozó és elágazó terminál a szállítási terjedelem részét képezi.

Ez a szöveg gépi fordítással készült.
