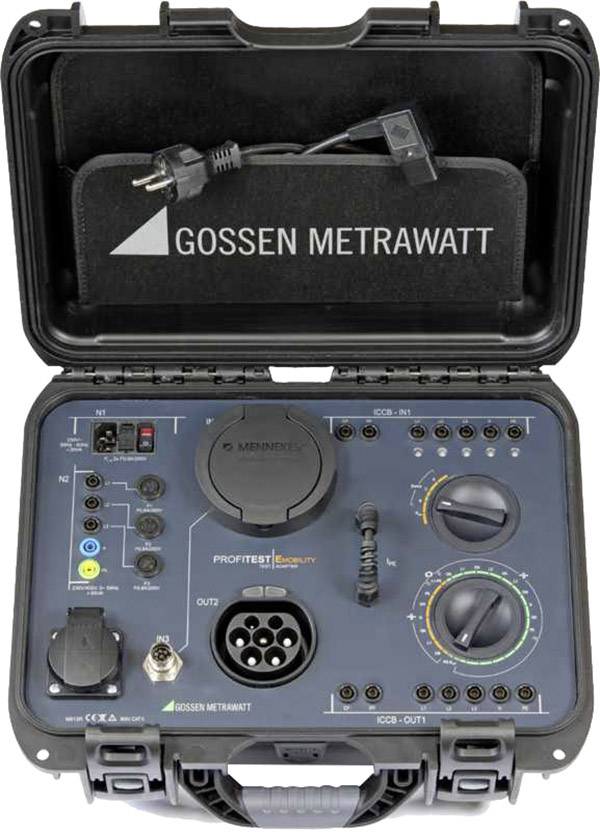

Gossen Metrawatt M513R PROFITEST EMOBILITY 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
3 db
Szám
Összesen (920 465 Ft / Darab)
920 465 Ft
ÁFA nélkül
Már csak 3 db érhető el
Főbb jellemzők
Töltő kábel teszt adapter PROFITEST EMOBILITY
- Az 1 és 3 fázisú E-töltő kábelek 2. és 3. módjának tesztelése
- Működési és kioldási teszt a következő hibák szimulálásával: megszakítás, huzalcsere és PE fázisban
- A védővezető áramának mérése rögzítőáramú transzformátorral, mint kiegészítő
- A védővezető és a szigetelési ellenállás mérése a DIN VDE 0701-0702 szerint a PROFITEST MXTRA / MTECH + segítségével
- Kioldási teszt névleges maradék árammal és a kioldódási idő mérése a PROFITEST MXTRA / MTECH + segítségével
- Az egyes tesztlépések értékelése és naplózása a PROFITEST MXTRA / MTECH + segítségével
Műszaki adatok
- Alkalmas
Gossen Metrawatt
- Súly
6.4 kg
- Mérési kategória
CAT II 300 V
- Szélesség
401 mm
- Magasság
307 mm
- Hossz
173 mm
- Gyártói szám
PROFITEST EMOBILITY
Dokumentumok és letöltések
Adatlap
Adatlap 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY 1 db
Leírás
Adapter az 1- és 3-fázisú 2. és 3. töltési kábel szabványos teszteléséhez a hibák szimulációjával, a DIN VDE 0701-0702 és a gyártó adatai szerint.
A PROFITEST E-Mobility egy adapter a 2. és 3. üzemmód 1- és 3-fázisú töltőkábelek szabványos teszteléséhez, a hibák szimulációjával a DIN VDE 0701-0702 és a gyártó adatai szerint.
A PROFITEST E-Mobility megkönnyíti a befektetési döntést, mivel tökéletesen az igényekhez igazított kiegészítőkkel, a DIN VDE 0701-0702 szerinti 1. és 3. fázisú töltőkábel és a 3. és 3. üzemmódú kábel, valamint a gyártó adatai a szabványoknak megfelelően gyorsan és biztonságosan tesztelhetők.
Ez a szöveg gépi fordítással készült.
A PROFITEST E-Mobility egy adapter a 2. és 3. üzemmód 1- és 3-fázisú töltőkábelek szabványos teszteléséhez, a hibák szimulációjával a DIN VDE 0701-0702 és a gyártó adatai szerint.
A PROFITEST E-Mobility megkönnyíti a befektetési döntést, mivel tökéletesen az igényekhez igazított kiegészítőkkel, a DIN VDE 0701-0702 szerinti 1. és 3. fázisú töltőkábel és a 3. és 3. üzemmódú kábel, valamint a gyártó adatai a szabványoknak megfelelően gyorsan és biztonságosan tesztelhetők.
Ez a szöveg gépi fordítással készült.
Kivitel
- Az e-töltő kábelek vizsgálata a DIN VDE 0701-0702 szerint, valamint a gyártó adatai egy irányított vizsgálati eljárás útján, az ajánlott tesztkészülékkel. 2. és 3. típusú töltőkábelek tesztelése. Csatlakozókábelek tesztelése országspecifikus töltődugókkal (1. csatlakozótípus stb.) Funkció és indító teszt szimulációval A következő hibák: Megszakítás, vezetékcsere és PE fázisban A védővezető áramának mérése rögzítőáramú transzformátorral, mint kiegészítő. A védővezető és a szigetelési ellenállás mérése a DIN VDE 0701-0702 szerint egy ajánlott tesztkészülékkel. Kioldási teszt névleges maradékárammal és a kioldási idő mérése az ajánlott tesztkészülékkel Az egyes tesztlépések értékelése és naplózása a jármű állapotának az EN 61851-1 / VDE 0122-1 szerinti ajánlott tesztkészülék-szimulációjával.A jármű csatlakozójának és csatlakozójának ellenállás kódolásának ellenőrzése az EN 61851-1 / VDE 0122-1 szerintAnwendungen:Az elektromos és hibrid járművek e-töltő kábelein a védőintézkedések hatékonyságának teszteléseTechnische Merkmale:A következő hibákat szimulálhatjuk a töltő kábel hálózati tápkábelének teszt adapterével (még kiegészítő tesztkészülék nélkül is): Cserélt mag Az egyes vezetők meghibásodása (alulfeszültség érzékelés) A védővezető külső feszültsége a fázisnak a védővezetőhöz történő csatlakoztatásával (kapcsolási helyzet PE-UEXT) A Minden töltő kábel tisztán optikai: ICCB aktív vagy inaktív (jelzőlámpa az ICCB-n) A hiba jelzése a teszt adapter LED-jeinFolgende zusätzliche Prüfungen sind bei Anschluss eines empfohlenen Prüfgeräts an den Prüfadapter möglich:Egyéni mérések Mérje meg a töltő kábel védővezeték ellenállását a tesztkészülék RPE funkciójával. Mérje meg a töltő kábel szigetelési ellenállását a tesztkészülék RISO funkciójával az ellenállás kódolása A kényelmes méréshez és naplózáshoz szükséges teszt sorozatok Két teszt sorozat van előre beállítva a kapcsolódó tesztberendezésekben: Töltő kábel üzemmód 2 Töltő kábel üzemmód 3 A teszt eszköz félig automatikusan végigvezeti az összes tesztlépést.
- A tesztelési lépéseket a felhasználó értékeli és értékeli (OK / nem OK) a későbbi naplózáshoz.
Szállítás tartalma
- 1 teszt adapter egy tokban
- 1 tápkábel
- 1 db használati útmutató
