Grafikus DIN mérőműszer mellékellenálláshoz és analóg jelekhez, USB csatlakozó, TDE Instruments Digalox DPM72-PP
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
111 db
Szám
Összesen (39 362 Ft / Darab)
39 362 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Grafikus DIN mérőműszer mellékellenálláshoz és analóg jelekhez, USB csatlakozóval, TDE Instruments Digalox DPM72-PP
- Grafikus kijelző 16 szürkeárnyalattal, fehér háttérvilágítással

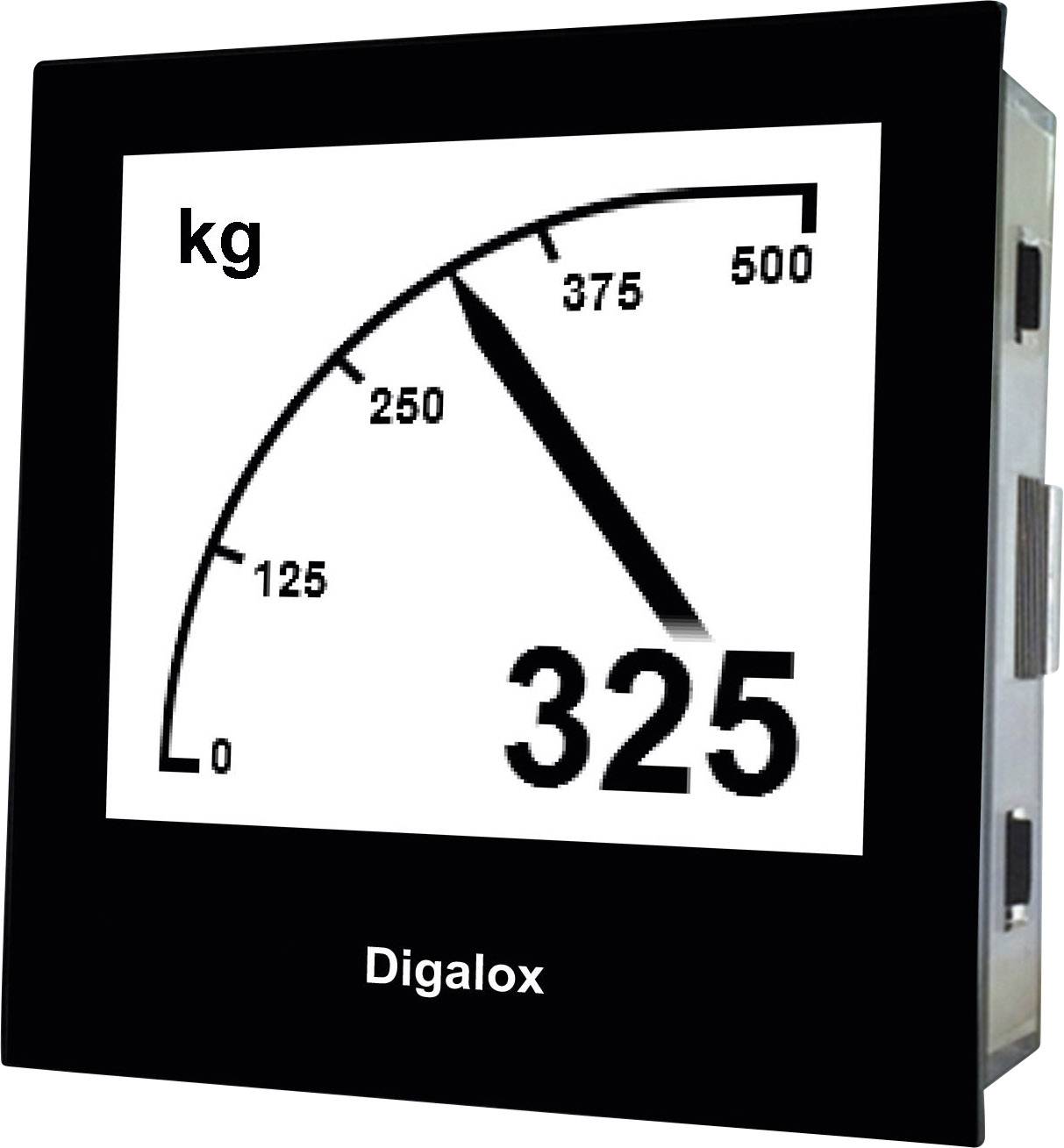

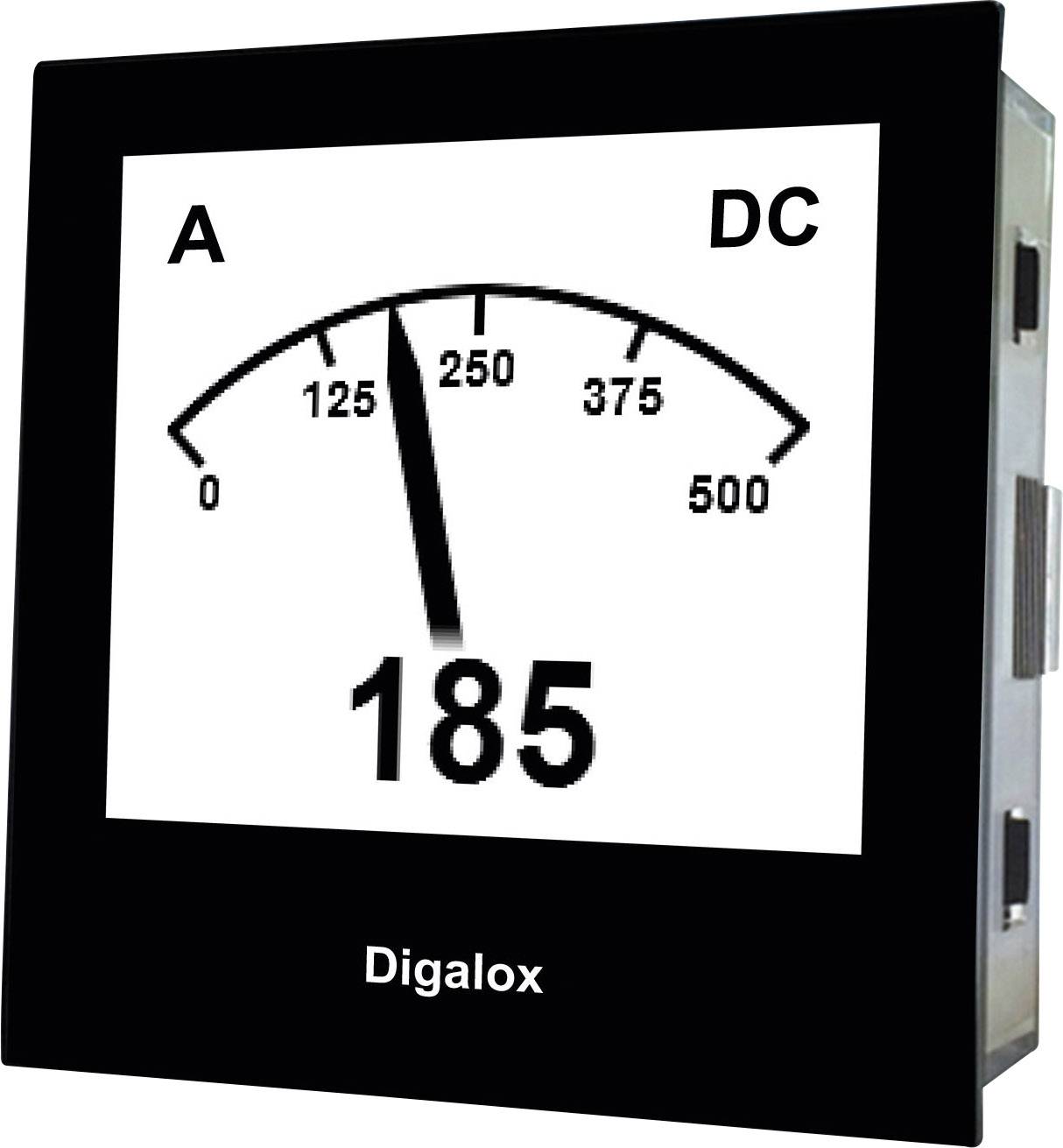

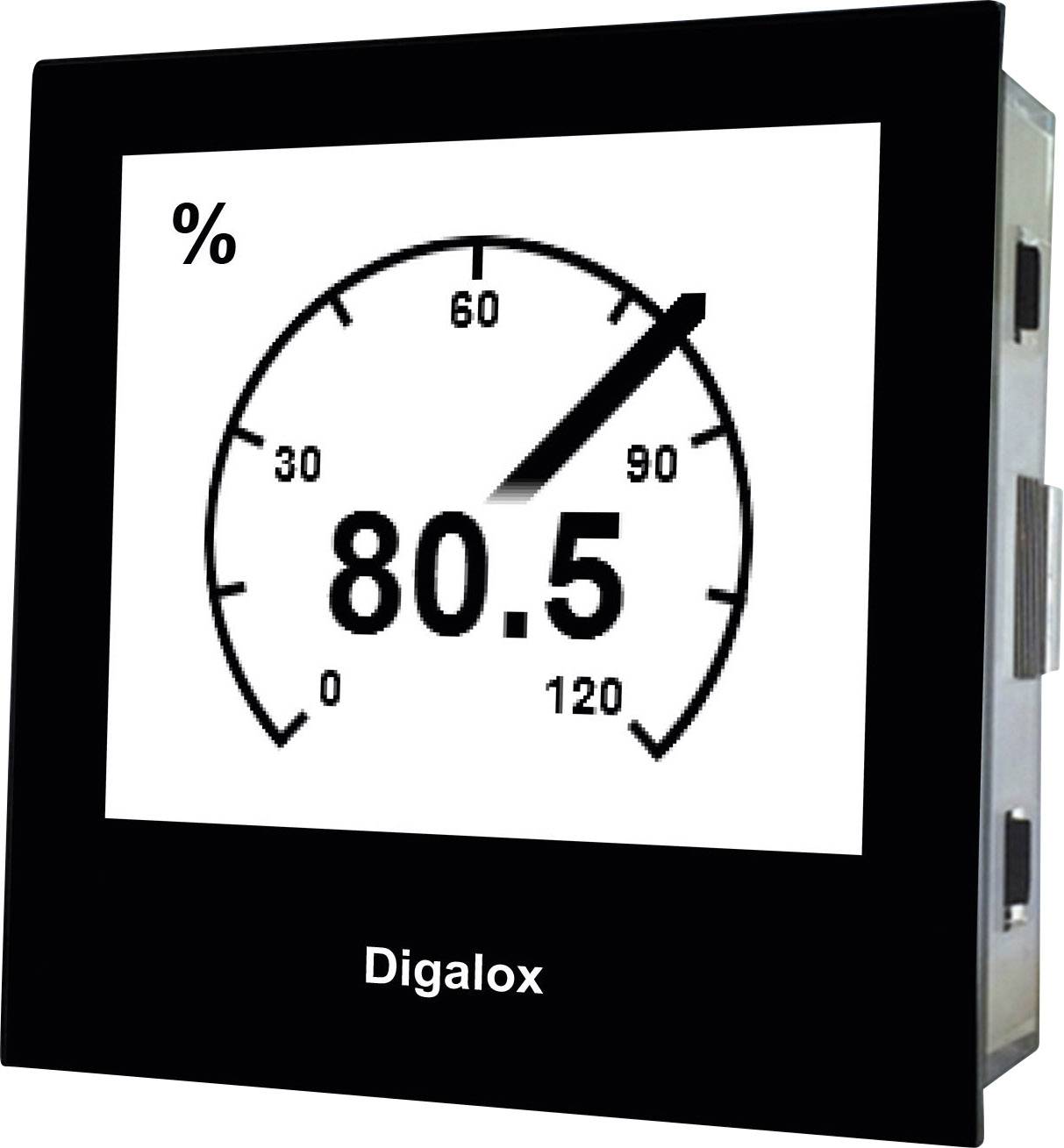

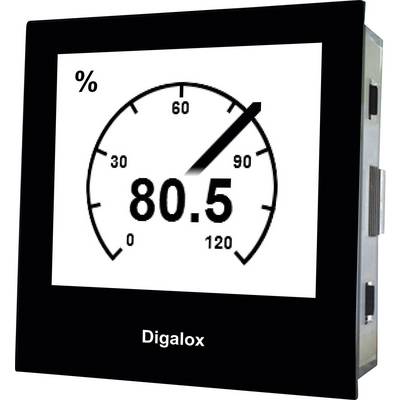

- Mutatós grafika és digitális kijelzés
- USB csatlakozó
- Beállítható skálabeosztás és -feliratozás
- Mért értékek rögzítése max. 72 órán keresztül
- Riasztó kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve

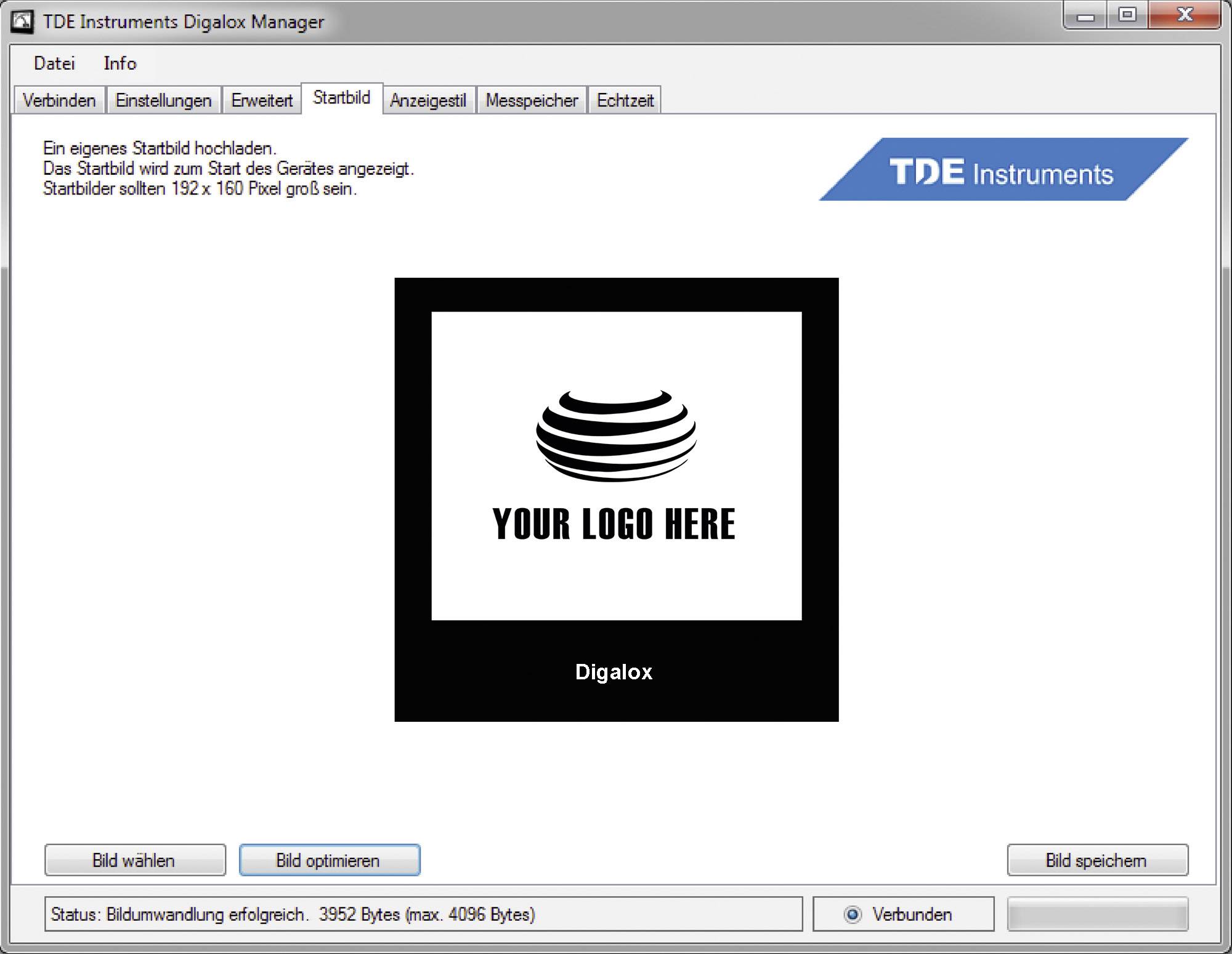

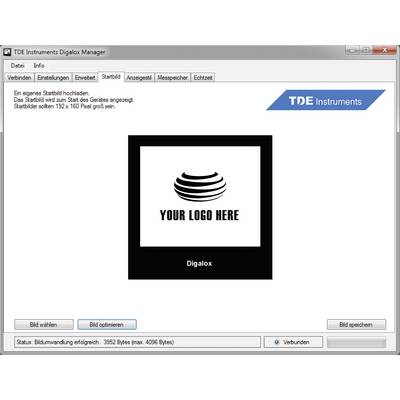

- Ügyfélre kialakított kezdőképernyő

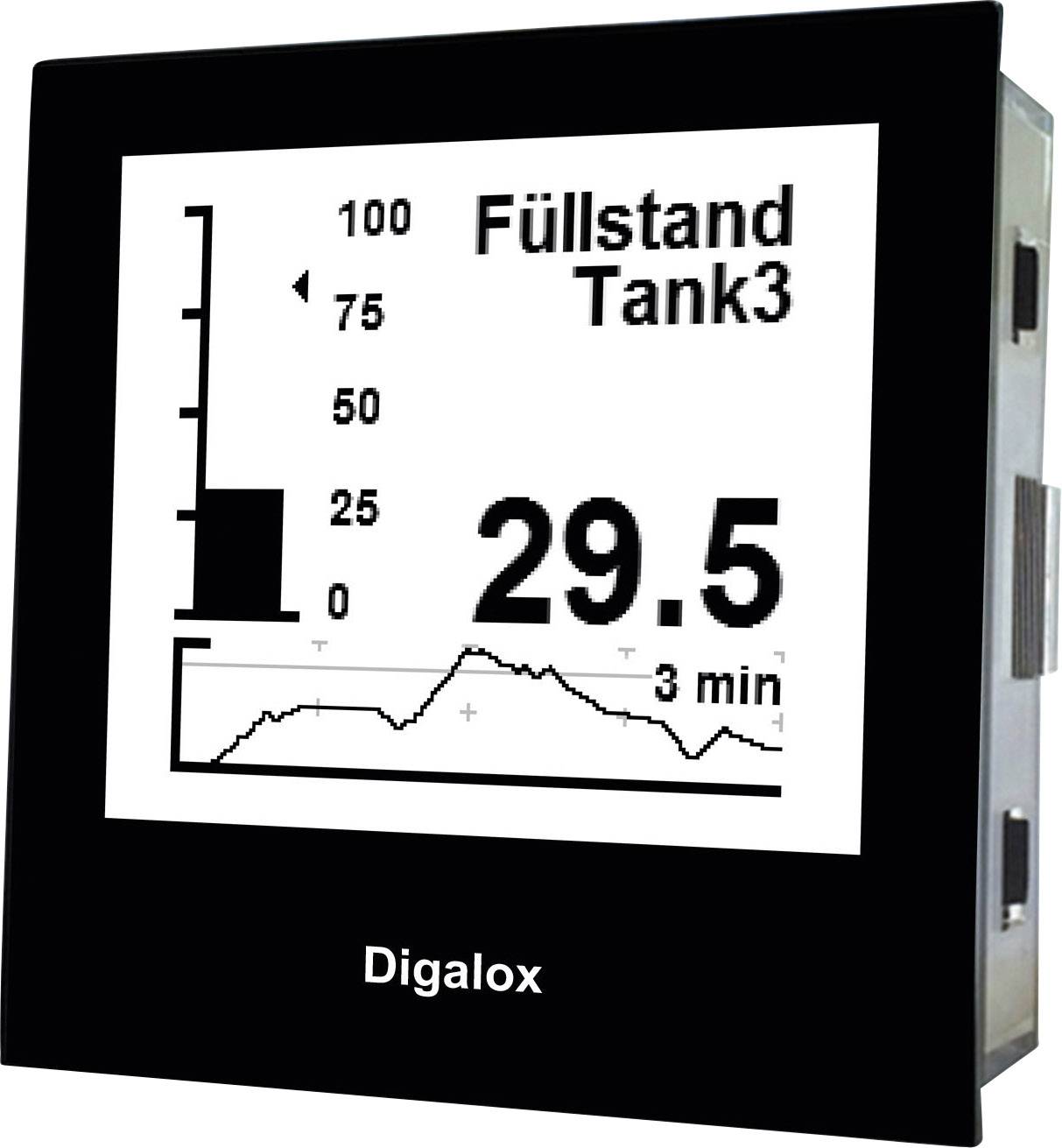

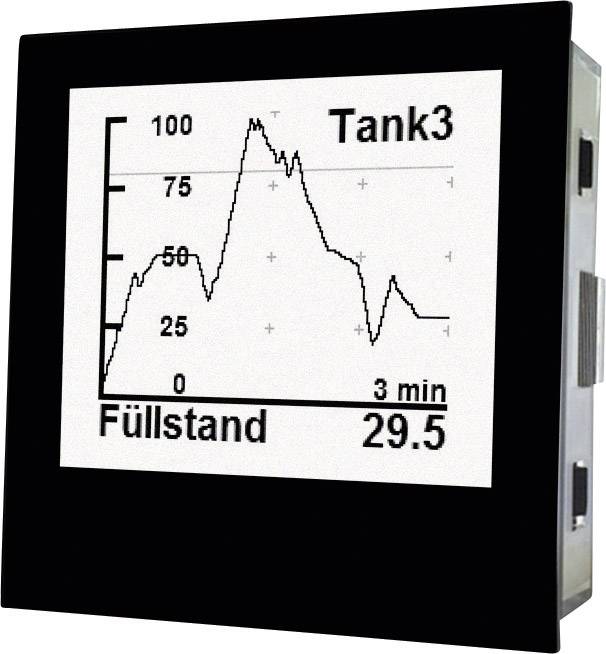

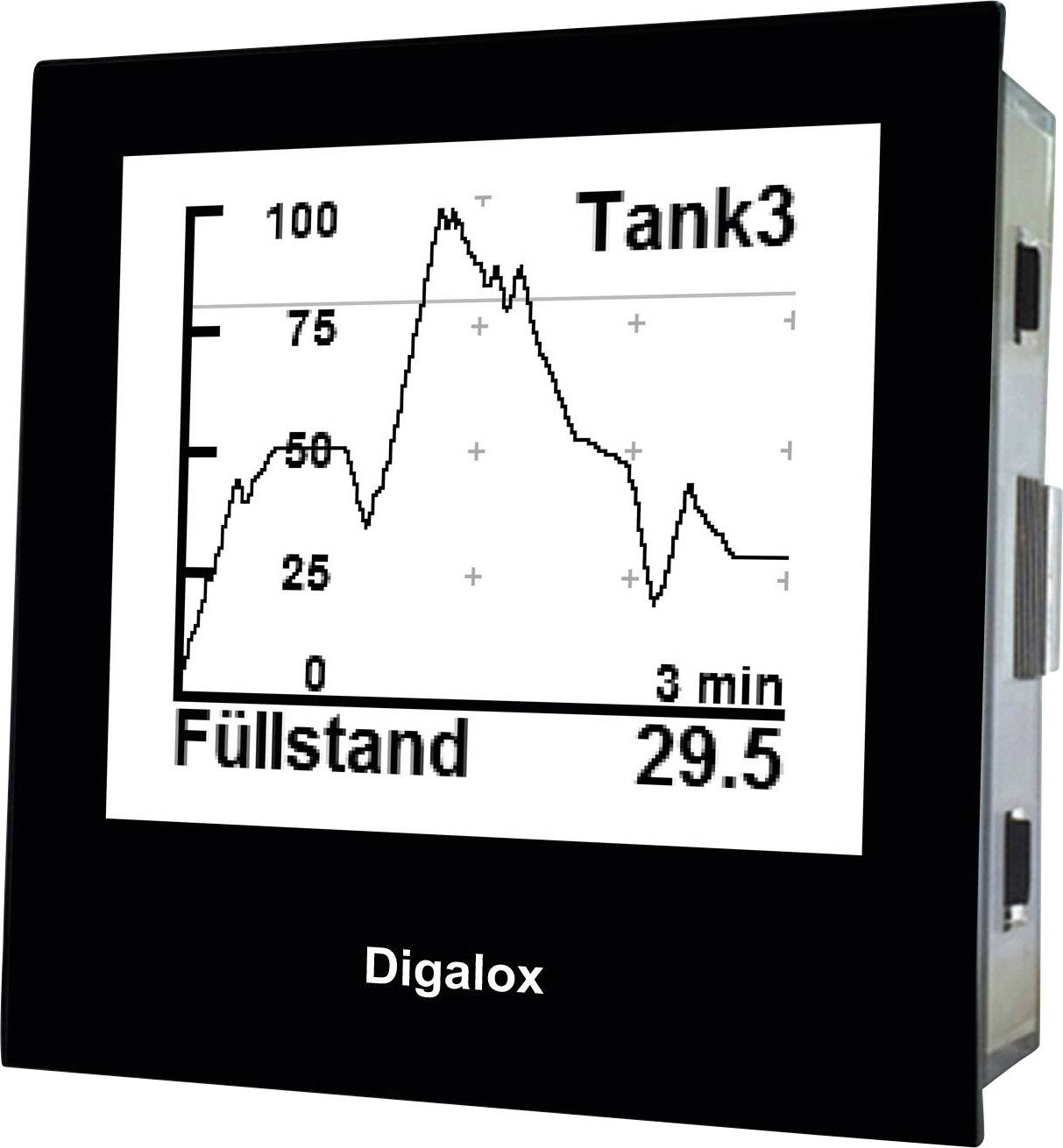

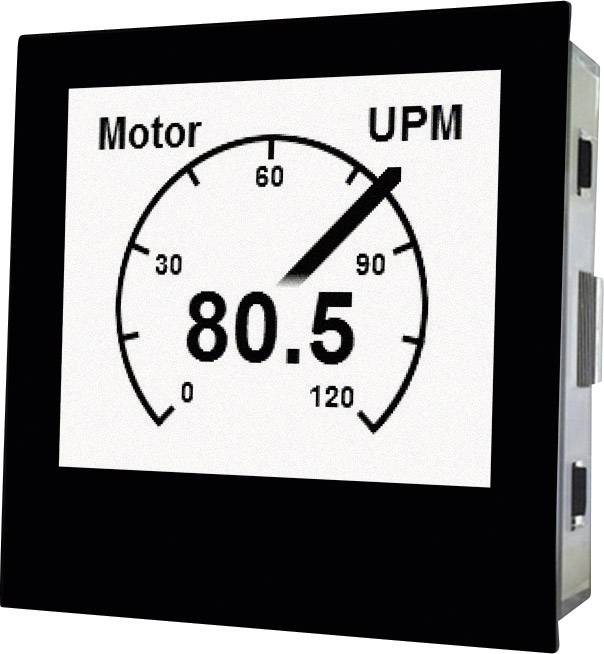

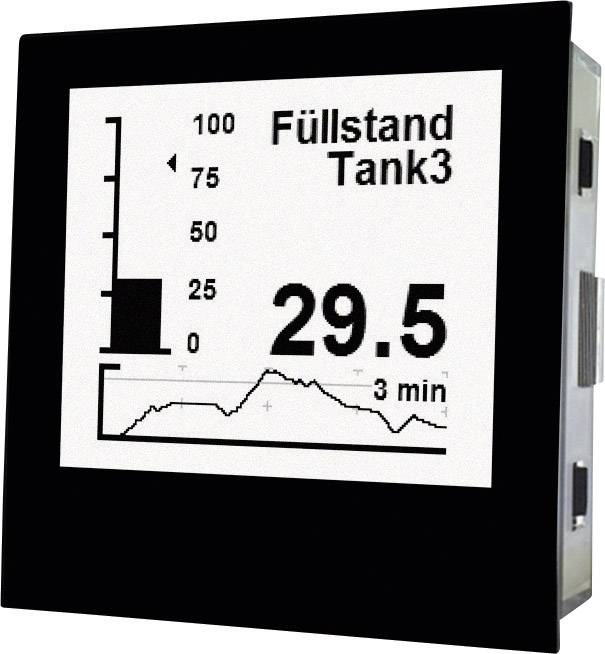

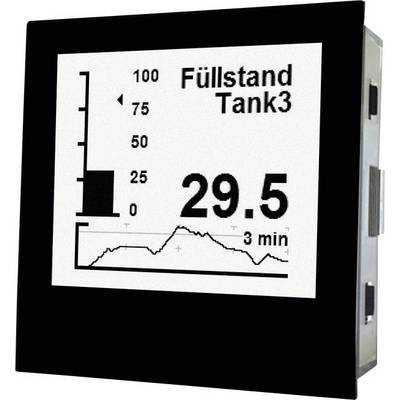

- Különböző kijelzés formátumok állnak rendelkezésre, pl. tacho, oszlopgrafikon, alakulás jelzés

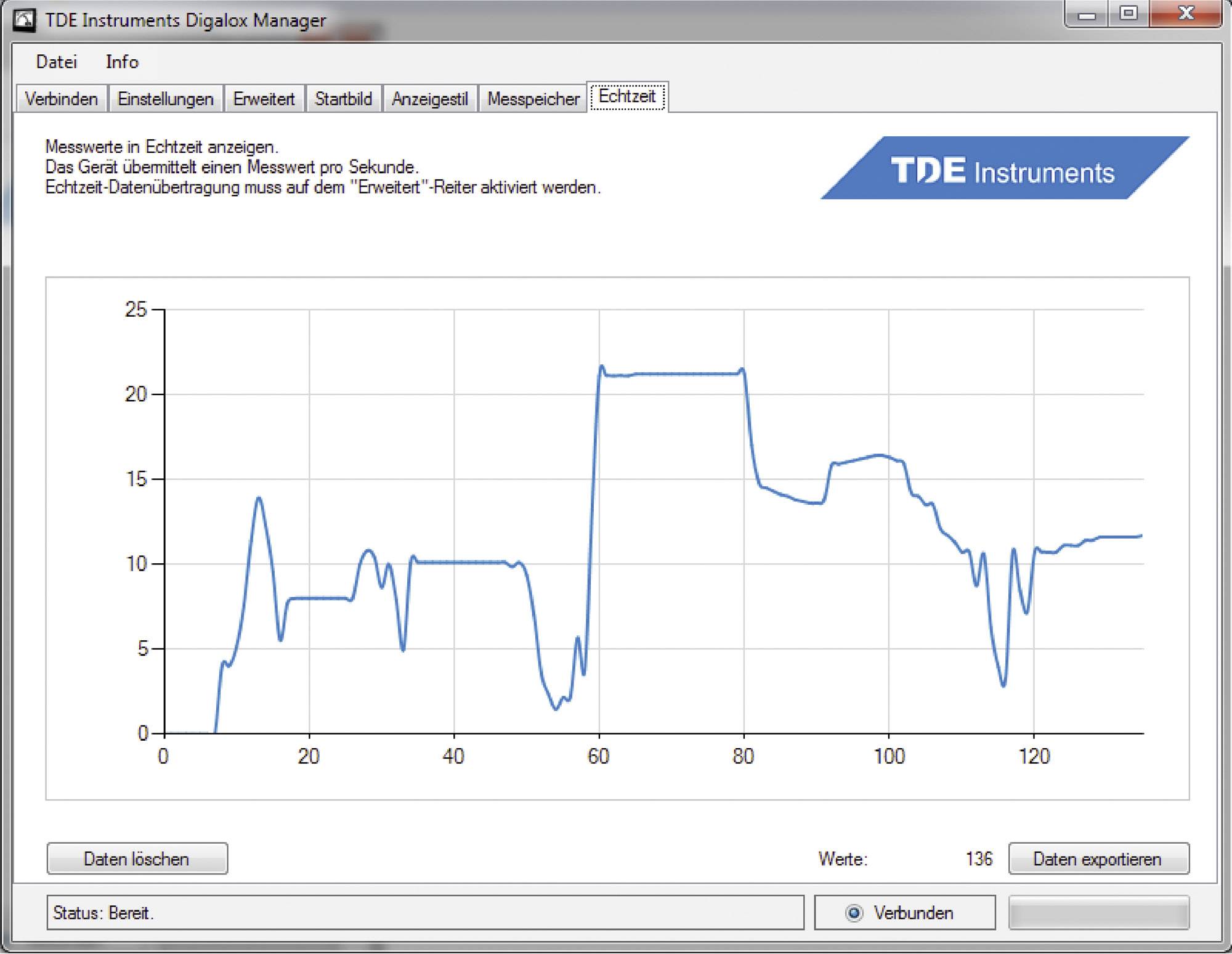

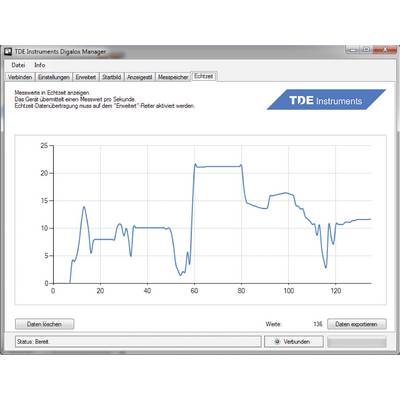

- Valósidejű mért érték átvitel
- Bimetál funkció (középérték képzés)
- Tápellátás: 10-24V AC/DC vagy USB-n keresztül, galvanikusan elszigetelve
- Mérési pontosság: 0,5%
- Számítógépes szoftverrel szállítjuk a konfigurációhoz és mért adatok rögzítéséhez
Műszaki adatok
- Termék típus
Digitális beépíthető mérőműszer
- Mérő funkció
Áramerőség
Áramerősség AC
Áramerősség DC
- Mérési tartomány (min.)
-0.06 V
0 mA
4 mA
- Gyártói szám
Digalox DPM72-PP
- Mérési tartomány (max.)
0.06 V
20 mA
- Kijelző technológia
LC
IP65 (előlapi)
- Beépítési szélesség
68 mm
- Kijelző (digitek)
9999
- Beépítési magasság
68 mm
- Üzemi feszültség
12 V DC/AC
24 V DC/AC
- Méret
(H x Sz x Ma) 59 x 72 x 72 mm
- Súly
180 g
- Max. üzemi feszültség
24 V DC/AC
- Üzemi feszültség (min.)
12 V DC/AC
- Kijelző megvilágítás
fehér
- Gyártói szín
Fekete
- Szélesség
72 mm
- Magasság
72 mm
- Hossz
59 mm
- Keret szélesség
7.2 cm
- Keret magasság
7.2 cm
- Csatlakozók
USB
- Méréstípus
True RMS
- Tápellátás
10-24V AC/DC
- Bemeneti feszültség
10 - 24 V AC/DC
Dokumentumok és letöltések
Adatlap
Adatlap 1193747 Grafikus DIN mérőműszer mellékellenálláshoz és analóg jelekhez, USB csatlakozó, TDE Instruments Digalox DPM72-PP
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1193747 Grafikus DIN mérőműszer mellékellenálláshoz és analóg jelekhez, USB csatlakozó, TDE Instruments Digalox DPM72-PP
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 1193747 Grafikus DIN mérőműszer mellékellenálláshoz és analóg jelekhez, USB csatlakozó, TDE Instruments Digalox DPM72-PP
Leírás
Grafikus mérőműszer, egyesíti egy analóg kijelző egyszerű leolvashatóságának és egy digitális mérőműszer pontosságának előnyeit. Az analóg jelek (0/4 - 20mA) mérései valamint a DC áram mérés a mellékálláson támogatottak. A min. és max. értékeket tárolja és külső kapcsolóval aktiválhatók és visszaállíthatók. A készülék a mért értékeket 3 perc - 72 órás időtartamig rögzíti. Az időtartomány valamint a mért értékek alakulási grafikájának kijelzése külső kapcsolóval átváltható. A hozzá tartozó USB-s konfigurációs szoftverrel a következő paraméterek konfigurálhatók: skálabeosztás, skála feliratok, megjelenítési forma (mutató, tacho, oszlopok stb.), kezdő grafika, küszöbérték a riasztási kimenethez, hiszterézis, stb. Szoftverrel a mért értékek kiolvashatók a mérési tárolóból, valamint folyamatos mérési érték átvitel aktiválható. A mért értékek a szoftveren belül grafikusan kiértékelhetők és CSV fájlként exportálhatók.
Kivitel
- Grafikus kijelző.
- Analóg és digitális kijelző
- Háttérvilágítás
- Szabvány DIN ház, 72x72mm
- Áram és feszültség mérése
- Konfigurálható skála
- USB csatlakozófelület
- Optocsatoló kapcsolókimenetek:
Szállítás tartalma
- Mérőműszer
- Használati útmutató
Tudnivalók
Micro USB kábel nem tartozék. A Digalox® Manager szoftver letölthető.
Rendszerkövetelmények
- Windows Vista, 7 vagy 8 (.Net Framework 4)
