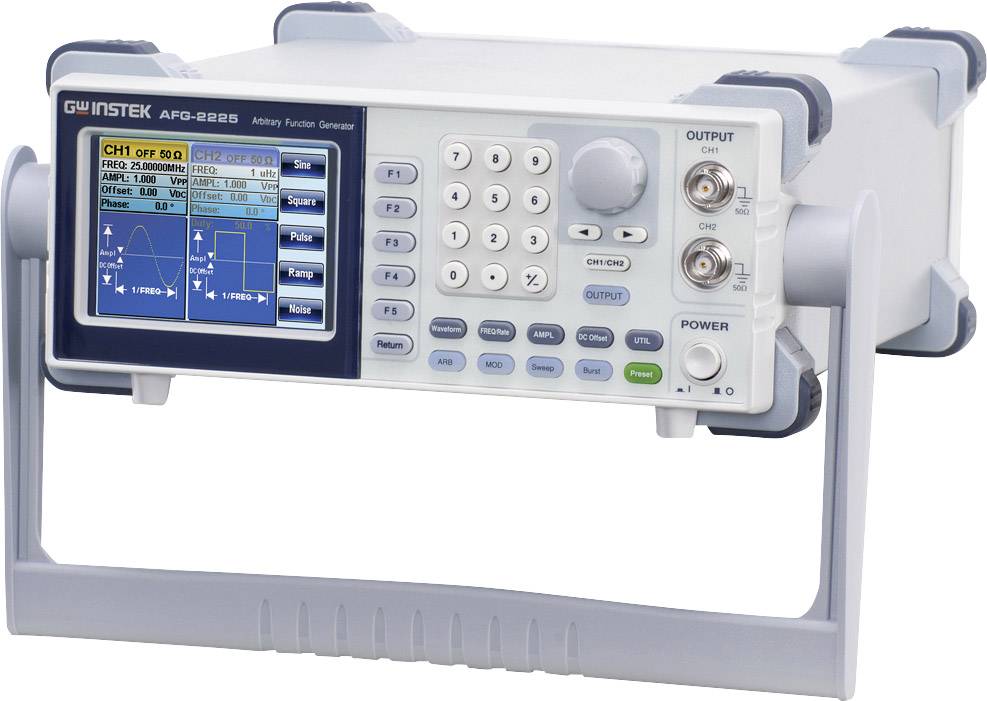

GW Instek AFG-2225 Hálózatról működő függvénygenerátor 0.1 Hz - 25 MHz 2 csatornás Tetszőleges, Színusz, Négyszög, Zaj,
EAN:
Gyártól szám:
Rendelési szám:
1 db
Szám
Összesen (162 197 Ft / Darab)
162 197 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
ARB függvénygenerátor, AFG-2225
- 2 független kimeneti csatorna
- Sávszélesség 1 μHz - 25 MHz
- Tetszőleges generátor 120 MSa / s
- Direkt digitális jelképzés (DDS)
- USB-Host
Műszaki adatok
- AM / FM / PM / SUM moduláció: 2 mHz - 20 kHz
- FSK moduláció: 2 mHz - 100 kHz
- Eltolás: ± 5 Vp
- Íves memória: 4 kPt
- Impedancia: 50 Ω
- Bemeneti ellenállás: 1 kΩ // 1 pF
- Felbontás: 0,1 Hz
- Kijelző: Színes LCD 8,89 cm
- Jel kimeneti forma
Sine / négyzetméter / földi / impulzus / jel / zaj önkényes
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
0.1 Hz - 25 MHz
- Kimeneti jelformák
Tetszőleges
Színusz
Négyszög
Zaj
Háromszög
- Frekvenciatartomány (szinusz)
1 µHz - 25 MHz
- Frekvenciatartomány (négyszög)
1 µHz - 25 MHz
- Felfutási idő (négyzet)
25 ns
- Kijelző
LCD
- Háromszög frekvenciatartomány
1 µHz - 1 MHz
Gyári standard (tanúsítvány nélkül)
- Wobbel funkció
1 µHz - 25 MHz
- Moduláció (belső)
AM / FM / PM / FSK / SUM
- Trigger (szinkron)
TTL
- Frekvenciamérés (külső)
5 Hz - 150 MHz
- Méret
(Sz x Ma) 266 mm x 107 mm
- Súly
2.5 kg
- Csatornák száma
2 csatornás
- Frekvencia (max.)
25 MHz
- Frekvencia (min.)
0.1 Hz
- Jellemzők
Moduláció
- Szélesség
266 mm
- Magasság
107 mm

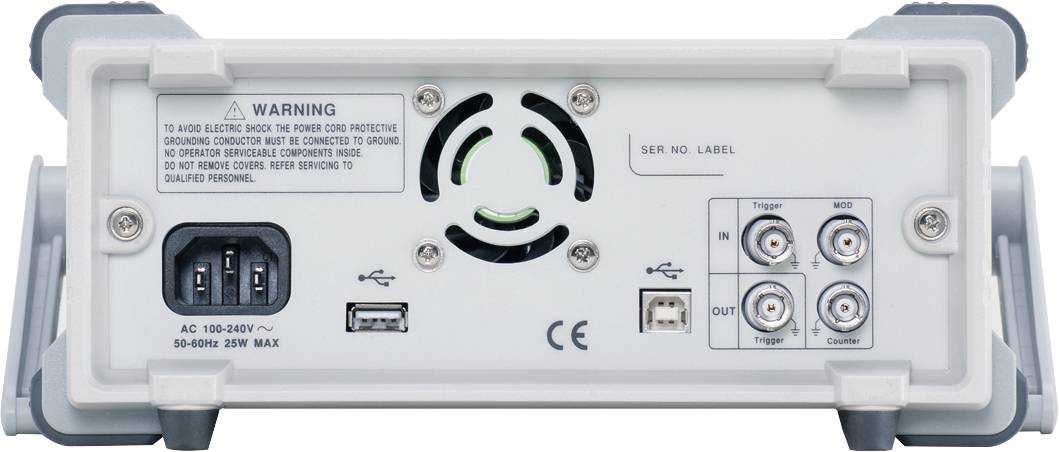

- Csatlakozók
USB
- Tápellátás
Hálózatról működik
- Gyártói szám
AFG-2225
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 630771 GW Instek AFG-2225 Hálózatról működő függvénygenerátor 0.1 Hz - 25 MHz 2 csatornás Tetszőleges, Színusz, Négyszög, Zaj,
Leírás
Az AFG-2225 Direct Digital Signal Generation (DDS) funkciógenerátor 25 MHz sávszélességet és két független kimeneti csatornát biztosít. A berendezés tartalmazza a szinusz, négyzet, rámpa, zaj és 120 MSa / s tetszőleges hullámalakot 10 bites függőleges felbontással. Ezen kívül rendelkezésre állnak az AM / FM / PM / FSK / SUM moduláció, a sweep / burst és a frekvencia számláló funkciók. A 8,89 cm-es LCD színes monitor megjeleníti az összes hullámforma paramétert és beállítást. Az USB interfész használható számítógép távirányítására. Az önkényes hullámforma a szabadon letölthető PC® szoftver segítségével generálható, és USB-n keresztül továbbítható a generátorhoz.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Állítható impulzus / szünet arány a négyszöghullámú jelhez
- A hullámforma paramétereinek beállítása billentyűzettel és forgógombbal
- Az amplitúdó, az DC eltolás és a változó funkció egyidejű megjelenítése a kijelzőn
- 10 beállító memória
- 10 nem illékony 4 kp-os hullámforma-memória.
- Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 2 mérővezeték (BNC - BNC)
- Hálózati kábel
- Kezelési útmutató (GB)
- Használati útmutató.
Tudnivalók
Az önkényes jel létrehozására szolgáló PC® szoftver elérhető az interneten a letöltési területen.
