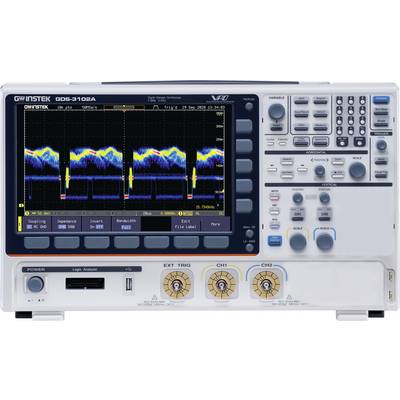

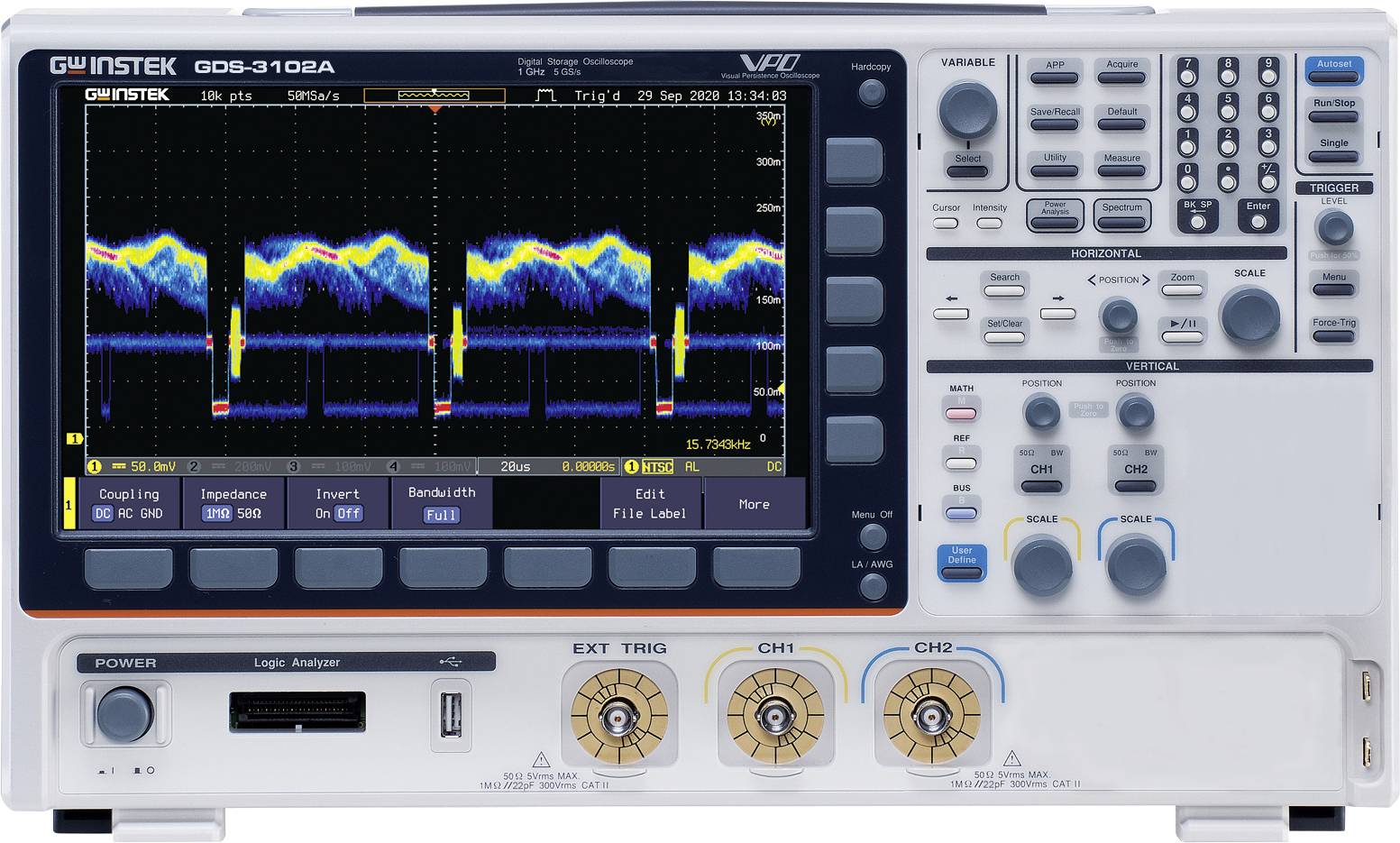

GW Instek GDS-3102A Digitális oszcilloszkóp 1 GHz 5 GSa/mp 200 Mpts 8 bit 1 db

A GDS-3000A sorozatú digitális tároló oszcilloszkópok 1 GHz-es modellekben, 2, 4 és 16 csatornás logikai analizátor opciókkal kaphatók. A sorozat csatornánként akár 200 Mpts tárolási kapacitást, 5 GSa/s (fél csatornák) vagy 2,5 GSa/s (összes csatorna) mintavételi sebességet kínál. A 10,2 hüvelykes (259 mm) TFT LCD kijelző színes megjelenítési móddal rendelkezik.

A GDS-3000A számos funkciót és specifikációt kínál oszcilloszkópos mérésekhez, beleértve a csatornánként akár 200 Mpts memóriamélységet. A nagy memóriának köszönhetően a magas mintavételi frekvencia alacsony időbeállítások esetén is fenntartható. A hullámforma frissítési sebessége akár 200 000 WFM/s is lehet, a szegmentált memória pedig akár 490 000 szegmens rögzítésére és elemzésére is képes.

A precíz mérésekhez a GDS-3000A finom skálázási funkcióval rendelkezik. Ez lehetővé teszi a függőleges skála finomhangolását a mérési tartomány optimális lefedése és ezáltal a mérési pontosság javítása érdekében. A 10,2 hüvelykes (259 mm) kijelző és a nagy felbontású adatgyűjtési mód alacsony zajszintű jeleket tesz lehetővé még nagy sávszélességű mérések esetén is.

Ezenkívül a sorozat 1 MΩ és 50 Ω bemeneti impedanciát kínál, amelyek a mérési követelményeknek megfelelően állíthatók be az optimális impedanciaillesztés biztosítása érdekében. A keresési funkció gyorsan megtalálja a tesztfeltételeknek megfelelő jeleket. A kurzorjelölő funkció lehetővé teszi a felhasználók számára, hogy minden mérési pont feszültség- (vagy áram-), idő- és deltaadatait egyértelműen leolvassák. A jelzőfunkció a hullámforma megfelelő szakaszában jeleníti meg a mérési tartományt.

Ez a szöveg gépi fordítással készült.
