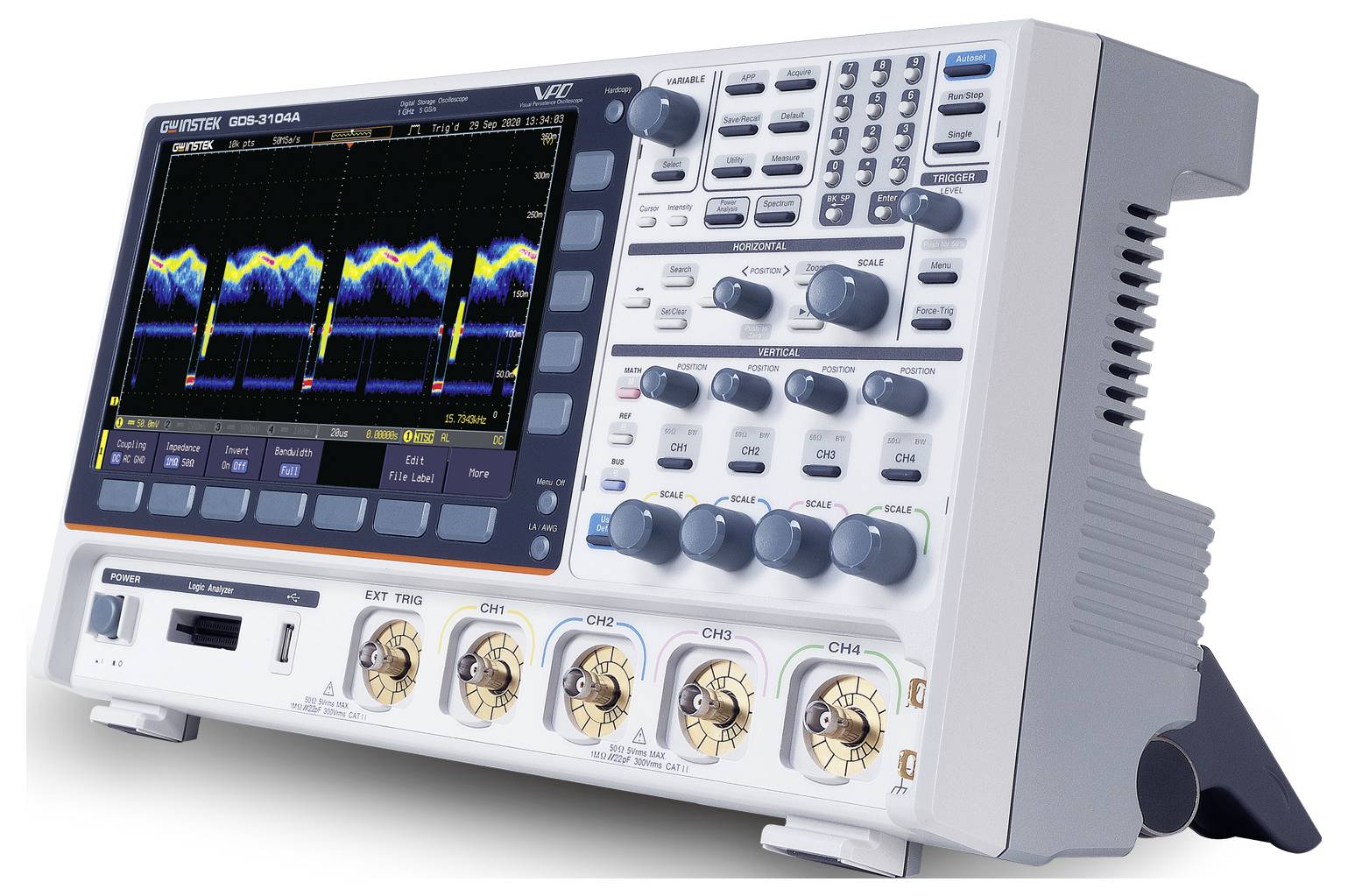

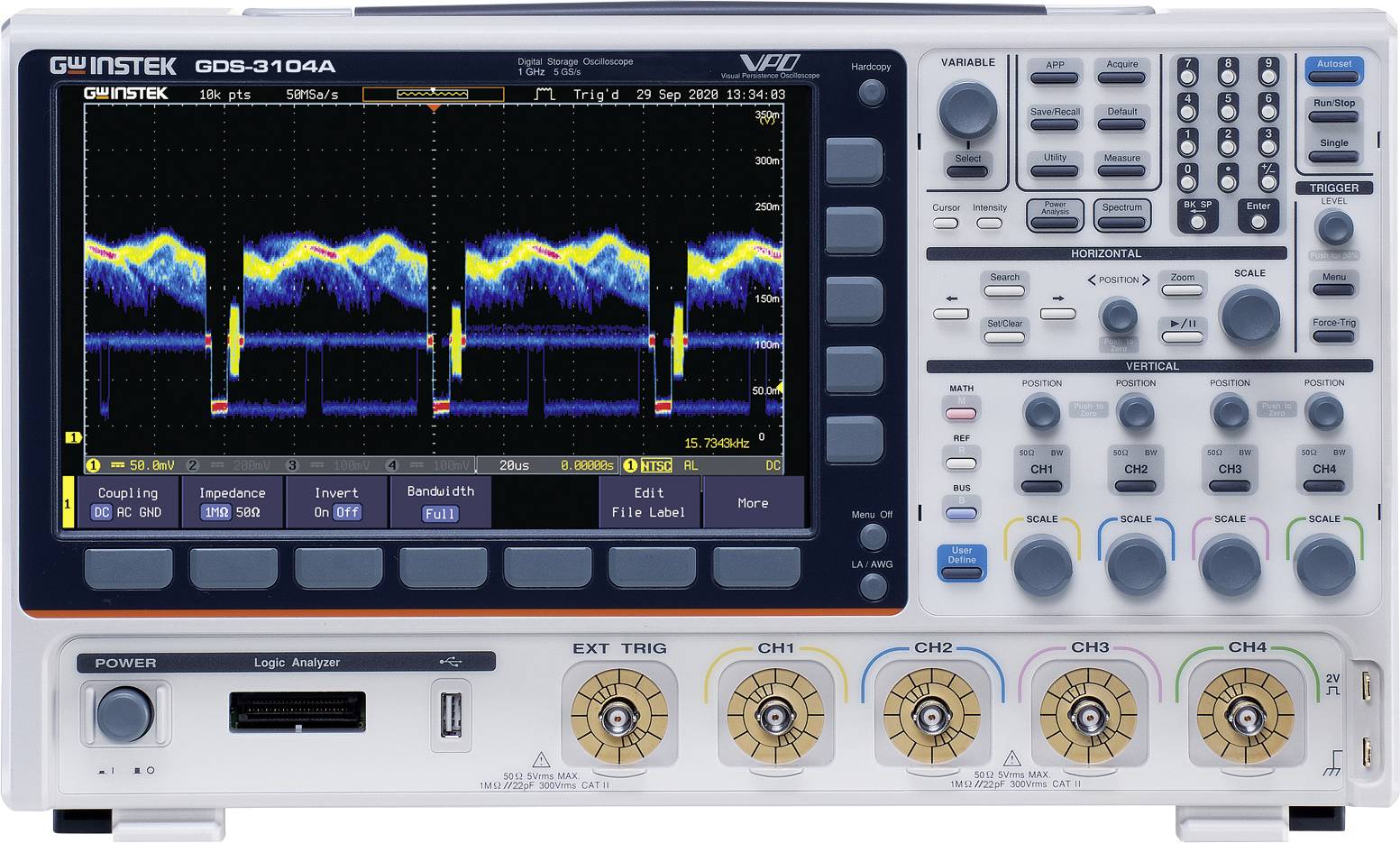

GW Instek GDS-3104A Digitális oszcilloszkóp 1 GHz 5 GSa/mp 200 Mpts 8 bit 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (2 489 756 Ft / Darab)
2 489 756 Ft
ÁFA nélkül
Főbb jellemzők
GDS-3104A 1 GHz-es digitális tároló oszcilloszkóp
- 1 GHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- 25 MHz-es kétcsatornás tetszőleges jelgenerátor (standard)
- Kétcsatornás spektrumanalizátor (DC-től 2,5 GHz-ig spektrogrammal)
- Soros busz dekódolás (I²C/SPI/UART/CAN/LIN)
- VPO (vizuális perzisztencia oszcilloszkóp) technológia
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
1 GHz
- Mintavételezési ráta/csatorna
5 GSa/mp
- Felbontás
8 bit
- Képernyőméret
10.2 coll
- Időbázis
1 ns/divtől 1000 s/divig
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II 300 V
- Függőleges eltérítés
1 mV/div - 10 V/div
- Bemeneti impedancia
1 MΩ
- Bemeneti kapcsolás
AC, DC, GND
- Bemeneti feszültség
300 V
- Tápellátás
240 V/AC
- Méret
(H x Sz x Ma) 113.8 x 420 x 253 mm
- Súly
4.6 kg
- Digitális bemenetek száma (max.)
16
- Kijelző
800 x 480 pixel
- Kalibrálási teljesítmény
Gyári szabvány
- Szélesség
420 mm
- Magasság
253 mm
- Hossz
113.8 mm
- Csatlakozók
USB-Device
USB-Host
LAN
RS-232C
VGA alj
- Memóriamélység/csatorna
200 Mpts
- Gyártói szám
GDS-3104A
Dokumentumok és letöltések
Adatlap
Adatlap 3558039 GW Instek GDS-3104A Digitális oszcilloszkóp 1 GHz 5 GSa/mp 200 Mpts 8 bit 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3558039 GW Instek GDS-3104A Digitális oszcilloszkóp 1 GHz 5 GSa/mp 200 Mpts 8 bit 1 db
Leírás
A GDS-3000A sorozatú digitális tároló oszcilloszkópok 1 GHz-es modellekben, 2, 4 és 16 csatornás logikai analizátor opciókkal kaphatók. A sorozat csatornánként akár 200 Mpts tárolási kapacitást, 5 GSa/s (fél csatornák) vagy 2,5 GSa/s (összes csatorna) mintavételi sebességet kínál. A 10,2 hüvelykes (259 mm) TFT LCD kijelző színes megjelenítési móddal rendelkezik.
A GDS-3000A számos funkciót és specifikációt kínál oszcilloszkópos mérésekhez, beleértve a csatornánként akár 200 Mpts memóriamélységet. A nagy memóriának köszönhetően a magas mintavételi frekvencia alacsony időbeállítások esetén is fenntartható. A hullámforma frissítési sebessége akár 200 000 WFM/s is lehet, a szegmentált memória pedig akár 490 000 szegmens rögzítésére és elemzésére is képes.
A precíz mérésekhez a GDS-3000A finom skálázási funkcióval rendelkezik. Ez lehetővé teszi a függőleges skála finomhangolását a mérési tartomány optimális lefedése és ezáltal a mérési pontosság javítása érdekében. A 10,2 hüvelykes (259 mm) kijelző és a nagy felbontású adatgyűjtési mód alacsony zajszintű jeleket tesz lehetővé még nagy sávszélességű mérések esetén is.
Ezenkívül a sorozat 1 MΩ és 50 Ω bemeneti impedanciát kínál, amelyek a mérési követelményeknek megfelelően állíthatók be az optimális impedanciaillesztés biztosítása érdekében. A keresési funkció gyorsan megtalálja a tesztfeltételeknek megfelelő jeleket. A kurzorjelölő funkció lehetővé teszi a felhasználók számára, hogy minden mérési pont feszültség- (vagy áram-), idő- és deltaadatait egyértelműen leolvassák. A jelzőfunkció a hullámforma megfelelő szakaszában jeleníti meg a mérési tartományt.
Ez a szöveg gépi fordítással készült.
A GDS-3000A számos funkciót és specifikációt kínál oszcilloszkópos mérésekhez, beleértve a csatornánként akár 200 Mpts memóriamélységet. A nagy memóriának köszönhetően a magas mintavételi frekvencia alacsony időbeállítások esetén is fenntartható. A hullámforma frissítési sebessége akár 200 000 WFM/s is lehet, a szegmentált memória pedig akár 490 000 szegmens rögzítésére és elemzésére is képes.
A precíz mérésekhez a GDS-3000A finom skálázási funkcióval rendelkezik. Ez lehetővé teszi a függőleges skála finomhangolását a mérési tartomány optimális lefedése és ezáltal a mérési pontosság javítása érdekében. A 10,2 hüvelykes (259 mm) kijelző és a nagy felbontású adatgyűjtési mód alacsony zajszintű jeleket tesz lehetővé még nagy sávszélességű mérések esetén is.
Ezenkívül a sorozat 1 MΩ és 50 Ω bemeneti impedanciát kínál, amelyek a mérési követelményeknek megfelelően állíthatók be az optimális impedanciaillesztés biztosítása érdekében. A keresési funkció gyorsan megtalálja a tesztfeltételeknek megfelelő jeleket. A kurzorjelölő funkció lehetővé teszi a felhasználók számára, hogy minden mérési pont feszültség- (vagy áram-), idő- és deltaadatait egyértelműen leolvassák. A jelzőfunkció a hullámforma megfelelő szakaszában jeleníti meg a mérési tartományt.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- Hálózati kábel
- Passzív szondák (oszcilloszkóp szondák): 4 darab GTP-501R modell (500 MHz, osztási arány 10:1), csatornánként egy.
- Gyors útmutató
- Kalibrálási bizonylat
