GW Instek GPT-9503 Szigetelésmérő műszer, Túlfeszültség mérő Kalibráció (ISO)

A GW Instek bemutatja az új többcsatornás dielektromos szilárdságmérőt-a GPT-9500 sorozatot. Ez a sorozat 2 modellből áll, és mindegyik modell beépített 8 csatornás szkennerrel rendelkezik. A sorozat megfelel az IEC, EN, UL, CSA, GB, JIS és egyéb biztonsági előírásoknak. A sorozat az általános elektronikai alkatrészek vagy tekercselő alkatrészek fő vizsgálati elemeinek igényeit célozza meg a rutinvizsgálatok során.

A GPT-9500 sorozat egy három az egyben többcsatornás teszteszköz, amely AC feszültség-ellenállást (max. 5 kV), DC feszültség-ellenállást (max. 6 kV) és szigetelési ellenállást (max. 1000 V) kínál. A sorozat kialakítása megfelel az IEC-61010-2-034 szabvány legújabb követelményeinek, és az AC 150VA kimeneti platformján alapul. A GPT-9513 8 csatornájának állapota a vizsgálati követelmények függvényében H, L vagy X értékre állítható, különösen alkalmas olyan tekercsek feltekercselésére, mint például transzformátorok, amelyek kölcsönös teszteket végeznek az egyes alkatrészek több pontján. A GPT-9503 8 csatornájának állapota csak a H vagy X beállítást biztosítja, amely jobban megfelel az általános komponenseknek, például a két pont közötti nagyfeszültségű tesztelés passzív komponenseinek.

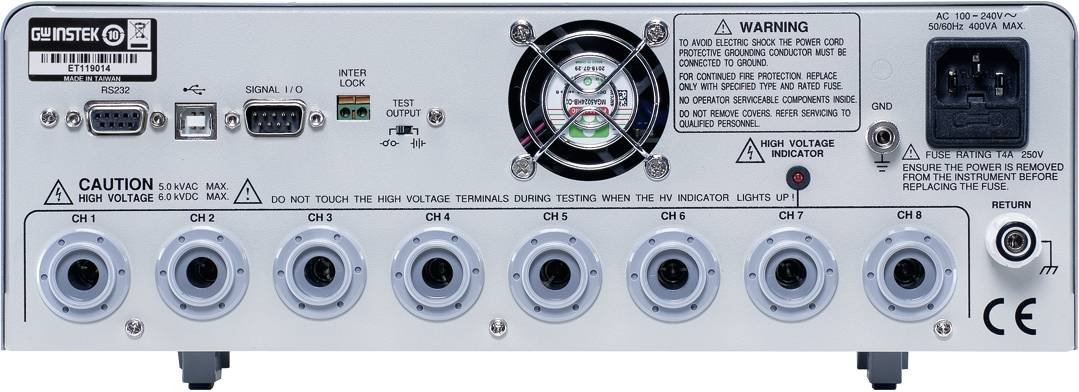

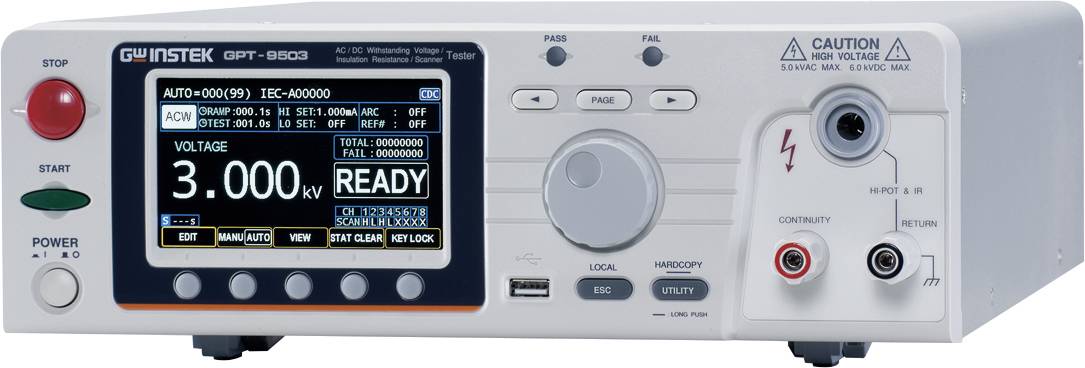

A GPT-9500 sorozat egy 4,3 hüvelykes színes LCD-vel (480 x 272 felbontás) van felszerelve, amely teljes mérési információkat és felhasználóbarát felületet biztosít a felhasználó számára, ami megkönnyíti és kényelmesebbé teszi a paraméterek kezelését és beállítását. Az AUTO teszt támogatja a táblázatos ábrázolást, így nem szükséges a képernyő átkapcsolása az összes teszt eredményének megtekintéséhez. Ugyanakkor a sorozat statisztikai számlálási funkciót kínál. A felhasználók gyorsan megtudhatják a tesztek teljes számát és a NO-GO-k számát anélkül, hogy külső számlálót kellene csatlakoztatni. Minden szkennelési csatorna a tesztelő hátoldalán van konfigurálva.

A kialakítás nemcsak viszonylag esztétikus, ha a teszter állványra van szerelve, hanem a személyi sérülések megelőzésében is segít, mivel megakadályozza a véletlen érintkezést az adagolási folyamat során. A szétkapcsolás észlelési funkció a sorozat számára biztosított, hogy elkerülje a teszt téves megítélését, amelyet a vezeték leválasztása okoz.
A GPT-9500 sorozat egyéb funkciói és jellemzői közé tartozik a paraméterek beállítására szolgáló export / import funkció, amellyel a tesztelő beállításai USB flash meghajtón keresztül másolhatók a gyártósor ugyanazon modelltesztelőire. Ily módon a gyártósorok tesztállomásai gyorsan bővíthetők, és elkerülhető az ismétlődő belépések okozta hibák kockázata is; a nulla indítás funkció, amely elkerüli a pillanatnyi feszültségek hatását a DUT -ra; a reteszelő funkció, amely egy biztonsági védelmi hardver szerkezet, amely lehetővé teszi a felhasználó számára külső védelmi eszközök csatlakoztatását.

Ez a szöveg gépi fordítással készült.
