GW Instek GPT-9513 Szigetelésmérő műszer, Túlfeszültség mérő 1 Ω

A GW Instek bemutatja az új többcsatornás dielektromos szilárdságmérőt - a GPT-9500 szériát. Ez a sorozat 2 modellből áll, és mindegyik modell beépített 8 csatornás szkennerrel rendelkezik. A sorozat megfelel a biztonsági előírásoknak: IEC, EN, UL, CSA, GB, JIS és egyéb biztonsági előírásoknak. A sorozat az általános elektronikai alkatrészek vagy tekercselő alkatrészek fő tesztelemeinek igényeire irányul a rutin tesztelés során.

A GPT-9500 sorozat egy három az egyben többcsatornás tesztkészülék, amely váltakozó áramú ellenállást (max. 5kV), egyenfeszültség-ellenállást (max. 6kV) és szigetelési ellenállást (max. 1000V) kínál. A sorozat kialakítása megfelel az IEC-61010-2-034 szabvány legújabb követelményeinek, és az AC 150VA kimeneti platformján alapul. A GPT-9513 8 csatornájának állapota a vizsgálati követelményektől függően H, L vagy X értékre állítható, különösen alkalmas olyan alkatrészek tekercselésére, mint a transzformátorok, az egyes alkatrészek több pontján történő kölcsönös tesztek elvégzésére. A GPT-9503 8 csatornájának állapota csak a H vagy X beállítását biztosítja, amely alkalmasabb általános alkatrészek, például passzív alkatrészek számára a két pont közötti nagyfeszültségű teszthez.

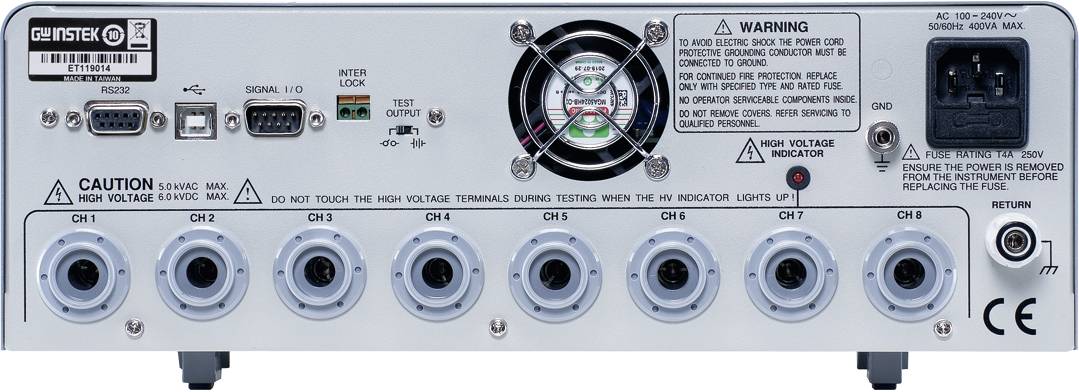

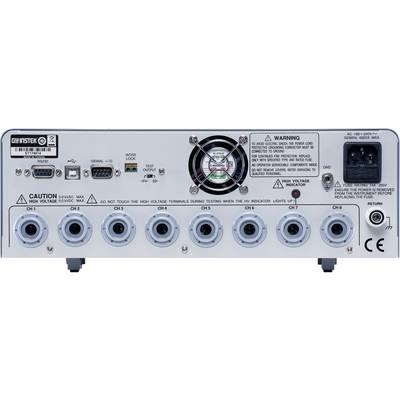

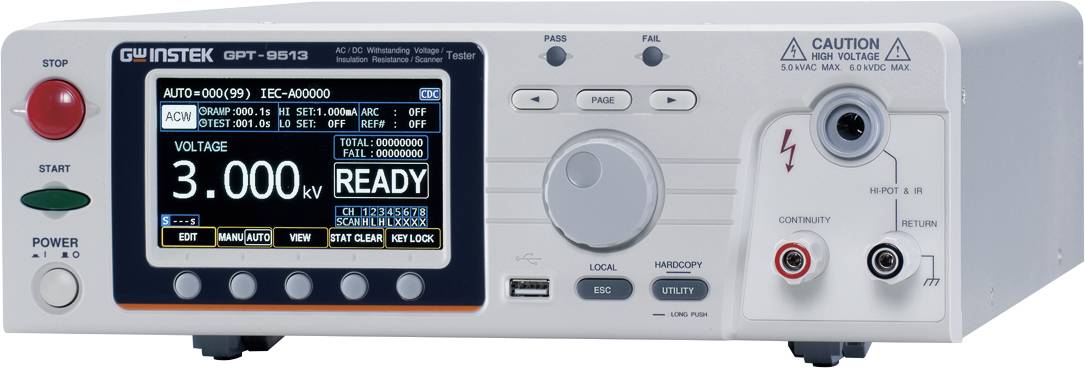

A GPT-9500 sorozat 4,3 hüvelykes színes LCD-vel van ellátva (480 x 272 felbontás), amely teljes mérési információkat és felhasználóbarát felhasználói felületet biztosít a felhasználó számára, ami megkönnyíti és kényelmesebbé teszi a paraméterek kezelését és beállítását. Az AUTO teszt támogatja a táblázatos ábrázolást, így az összes teszt eredményének megtekintéséhez nem szükséges a képernyőt váltani. Ugyanakkor a sorozat kínálja a statisztikai számlálási funkciót. A felhasználók gyorsan megtudhatják a tesztek teljes számát és az NO-GO-k számát anélkül, hogy külső számlálót kellene csatlakoztatniuk. Az összes beolvasási csatorna a tesztelő hátulján van konfigurálva.

A tervezés nem csak viszonylag esztétikus, amikor a teszter rackre van szerelve, hanem megakadályozhatja a személyi sérüléseket azáltal, hogy megakadályozza a véletlen érintkezést az adagolási folyamat során. A szétkapcsolás észlelési funkciója a sorozat számára biztosított, hogy elkerülhető legyen a vezeték téves leválasztása által okozott teszt.
A GPT-9500 sorozat további funkciói és tulajdonságai közé tartozik az export / import funkció a paraméterek beállításához, amellyel a tesztelő beállításait USB flash meghajtón át lehet másolni a gyártósor ugyanazon modell tesztelőihez. Ily módon a gyártósorok vizsgálati állomásai gyorsan bővíthetők, és elkerülhető az ismételt bejegyzések okozta hibakockázat; a nulla indítási funkció, amely elkerüli a pillanatnyi feszültségek DUT-ra gyakorolt hatását; a reteszelő funkció, amely egy biztonsági védelmi hardverszerkezet, amely lehetővé teszi a felhasználó számára, hogy külső védelmi eszközöket csatlakoztasson.

Ez a szöveg gépi fordítással készült.
